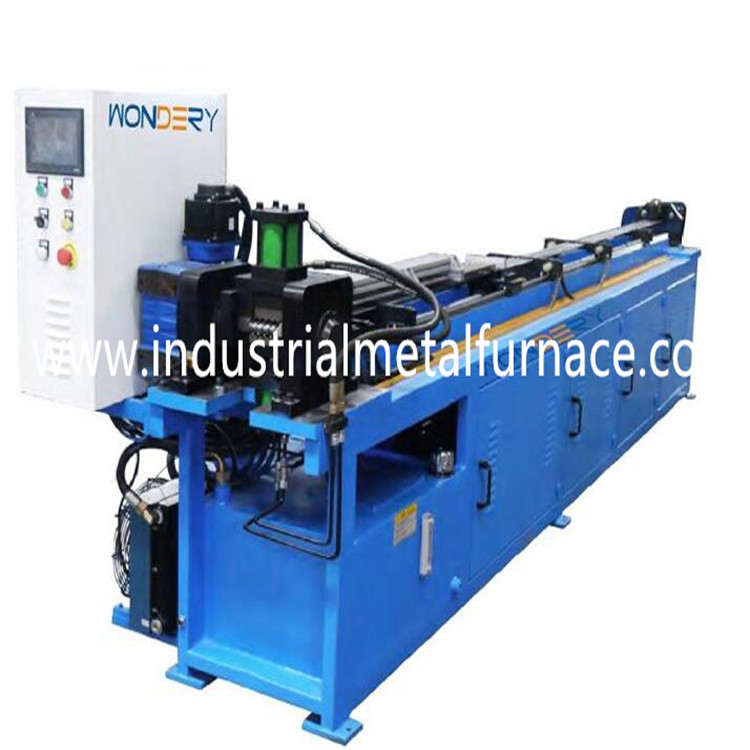

3000mm Ofen-Haarnadel-Bieger-Maschine 3000mm Wärmebehandlungs-50Hz

Halbautomatisches Haarnadel-Rohr-verbiegende Maschine der hohen Qualität

1.Application

Die Haarnadelbiegermaschine ist eine der notwendigen Ausrüstung von HVAC

Fertigungsstraße. Wir haben Voll-HVAC-Ausrüstung wie hohe Geschwindigkeit

Flossenpresse, progressive Flosse sterben, Servoart Erweiterungsmaschine des Rohrs, halb

automatischer und vollautomatischer Haarnadelbieger, etc. Dieses halb automatisch

verbiegende Maschine der Haarnadel hat die Funktionen des Handbuches einziehend, Servo

Positionierung, Servoverbiegend und Servoentladend. Die Haarnadellänge

Strecken 200-3000mm. Der Rohrdurchmesser reicht von 7mm-16mm.

Die Produktions-Leistungsfähigkeit kann 2-5pcs pro Zyklus sein.

2. TechnischeParameter:

2,1 Struktur-Charaktere:

2.1.1 Kompaktbauweise, Servomotor, der, herein einziehendes Handbuch, Operation fährt

manueller oder automatischer Modus für O

ption

2.1.2 ist Prozess des Selbsttätigkeitsmodus materielle Fütterung durch Handbuch

→mould Bearbeitungsclamping→ Öl Sprüh-→ verbiegendes → Dorn zurück →

Klammer loses →, welches das → entlädt Haupt-→ verbiegendes Bearbeitungshaus entlädt

2,2 Haarnadel-Beinunterschied bezüglich der Länge kleiner als 0.5mm

2,3 kein offensichtliches Zusammenstoßen, anormaler „Stoß“, Furchung auch nicht andere

Mangel. Ellipse weniger als 8%

2,4 Rundungstoleranz des Biegungsbereichs <>

2,5 parallele Toleranz für die zwei geraden Beine ≤3%;

2,6 laufend und glatt funktionierend.

3. LeistungsparameterderMaschine:

3.1. Funktions-Leistungsfähigkeit: 12 Sekunden pro den Zyklus, der 1 Meter als Beispiel nimmt.

Pneumatisches Luftverbrauch 3,5 cfm

3.2. Luft abgekühlt

System 4.Lubrication

Erweiterungsstange mit Schmierbohrungen und Steuerung durch Magnetventil, die Öl erlauben

sprühen Sie jedes Einstellungssekunden (Einspritzzeit kann justiert werden)

5. Ausrüstungs-Komponenten

6. Ersatzteile
