Ofen-Plasma Ion Nitriding Process des Gasnitrieren-1000V

WONDERY-VAKUUMimpuls-PLASMA ION Nitriding Furnace DC Spannung Art

1.Application

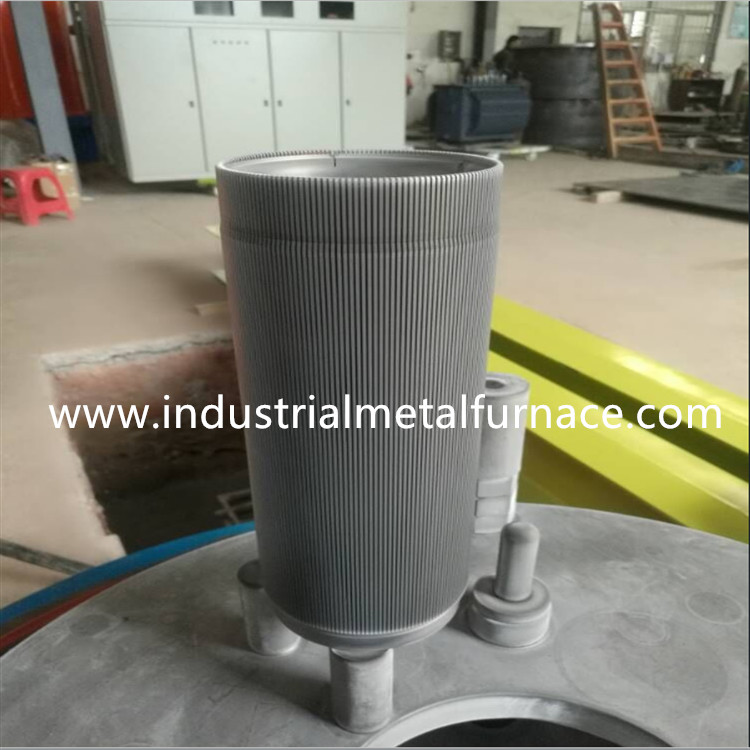

Der industrielle Ionen-Nitrierungsofen wird hauptsächlich für Ionen-Nitrierung, chemischer Wärmebehandlungsprozeß des Ionen-nitrocarburizing (weiche Nitrierung) Plasmas von mechanischen Teilen benutzt, um die Oberfläche von mechanischen Teilen zu ändern und die erforderlichen mechanischen und körperlichen und chemischen Eigenschaften zu erreichen.

Der ganze Satz des industriellen Wärmebehandlungsofens wird aus Ionenstromversorgung, Vakuumofenkörper, Vakuumerwerbssystem, Temperaturmessung und Kontrollsystem, Gasversorgungssystem, etc. verfasst.

Parameter 2.Technical von Ion Nitriding Furnace

2,1 Hauptparameter der DC-Ionenstromversorgung

DC-Ausgangsspannung: 0-1000v justierbar

Großer Ausgangsstrom von DC-Stromversorgung:

Bogen, der Modus auslöscht: Auslöschender und Abkürzungsbogenauslöschung LC-Oszillationsbogen

3.Introduction zu jeder Einheit

3,1 Ionenstromversorgung

Ionenstromversorgung ist- die Schlüsselkomponente des Ionennitrierungsofens. Ob die Ionenstromversorgung stabil und direkt zuverlässig ist-, beeinflußt die normale Arbeit der ganzen Wärmebehandlungsausrüstung und die Qualität des Prozesses.

Ionenstromversorgung wird in DC-Ionenstromversorgungs- und -impulsionenstromversorgung unterteilt, die Benutzer entsprechend ihrem Bedarf wählen können.

DC-Ionenstromversorgung

DC-Ionenstromversorgung umfasst hauptsächlich Stromrichtertransformator, kontrollierte Gleichrichterschaltung des Silikons, DER L-Cschwankungsbogen, der Stromkreis auslöschen, Abkürzungsfeedbackstromkreis und Steuerung circuit.d

DC-Ionenstromversorgung hat die Schutzfunktionen des Anoden- und Kathodenkurzschlusses, Überstrom und Überspannung, Phasenausfall, misoperation und so weiter.

3,2 Vakuumofenkörper

Der Plasmanitrierungs-Ofenkörper wird mit der nationalen Sekundärdruckbehälter-Produktionslizenz hergestellt.

Der Vakuumofenkörper wird in gewöhnlichen Ofenkörper und Ofenkörper mit Zusatzheizung unterteilt, die von den Benutzern entsprechend ihrem Bedarf vorgewählt werden kann.

gewöhnlicher Körper des Ofens 3,3

Der Vakuumofenkörper der Ausrüstung wird in wohle Art (die hängenden Teile), Glockenart (die stapelnden Teile) und umfassende Art unterteilt, damit Benutzer wählen und kaufen.

Der Vakuumofenkörper wird aus einem Ofenfaß und Ofenfahrgestellen verfasst.

Das Ofenfaß wird mit Stahlplatten geschweißt und eine Doppelschichtstruktur, mit der Wasserkühlung in der Mitte hat. Alle Dichtflächen (Nuten) werden mit Vakuumgummidichtungsringen versiegelt. Der Ofen wird mit EdelstahlHitzeschild und Kathodenplatte ausgerüstet. Ein Beobachtungsfenster ist auf dem Ofenfaß geöffnet. Der Lufteinlaufhafen ist auf die Oberseite des Ofenkörpers installiert.

Die Plasmaionennitrierungs-Ofenfahrgestelle werden mit KathodenKraftübertragungsschnittstelle, Temperaturmessungsschnittstelle, Druckmessungsschnittstelle, Luftextraktionsschnittstelle, etc. ausgerüstet.

Die Kathodenübertragungseinrichtung wird aus Kathodenstange, Dichtung, isolierende Auflage verfasst und trägt Spalte und Luftspaltärmel. Die Kathodenführung wird mit der Kathodenplatte durch die Kathodenenergieübertragungseinrichtung angeschlossen.

Die folgende Zahl ist das schematische Diagramm der Kathodenenergieübertragungseinrichtung der Ausrüstung.

Der Vakuumofenkörper wird gut versiegelt, um den Vakuumgrad sicherzustellen, der durch den Prozess erfordert wird.

Entsprechend den Anforderungen der Verarbeitung von von Teilgröße und -Produktionskapazität, sollte der Vakuumofenkörper genügendes Arbeitsvolumen haben.

Körper mit 3,4 Öfen mit Zusatzheizung

Um die Heizeffekt- und Temperatureinheitlichkeit im Ofen zu verbessern, kann der Ofenkörper mit Zusatzheizung vorgewählt werden.

Eine Zusatzheizungskomponente, die aus einem elektrischen Heizungslegierungsdraht (Streifen) besteht, einem keramischen Isolator und einem örtlich festgelegten Rahmen ist in den gewöhnlichen Ofen installiert, um einen Zusatzheizungsofenkörper zu bilden.

Zusatzheizung wird mit entsprechen Schwachstrom- und hohe gegenwärtige Zusatzheizungsstromversorgung ausgerüstet.

3,5 Vakuumerwerbssystem

Das Vakuumerwerbssystem wird aus mechanischer Vakuumpumpe der Drehschaufel, Vakuummagnetventil und Vakuumdrosselventil verfasst, die mit dem Vakuumofenkörper durch Vakuumrohre angeschlossen werden. Das Grobvakuummessgerät wird benutzt, um den Vakuumgrad des Vakuumofenkörpers zu messen.

3,6 Temperaturmessung und Kontrollsystem

Die Temperaturmessung und das Kontrollsystem wird aus Thermoelement, Temperaturregelstrecke und Temperaturüberwachungsinstrument verfasst. Das Temperaturmillivoltsignal wird durch das Thermoelement erhalten, und die Werkstücktemperatur wird genau durch die PID-Anpassung des Temperaturüberwachungsinstrumentes und der in Verbindung stehenden Stromkreise gesteuert.

System der Gasversorgung 3,7

Das Gasversorgungssystem des Vakuumwärmebehandlungsofens wird aus Ammoniakzylinder, Ammoniakentspanner, Rotadurchflussmesser (oder Massenströmungsmesser) und Gasgetrieberohrleitung verfasst.

Die Plasmanitrierungs-Ofenausrüstung wird mit zwei Strömungsmessern, einer für Ammoniakverkehrsregelung und der andere für Karburierungsgasverkehrsregelung ausgerüstet. Die zwei Gase werden in den Ofen gemischt, nachdem man durch das Strömungsmesser überschritten hat, und der nitrocarburizing Prozess (weiche Nitrierung) kann verwirklicht werden, indem man das Flussverhältnis justiert.
