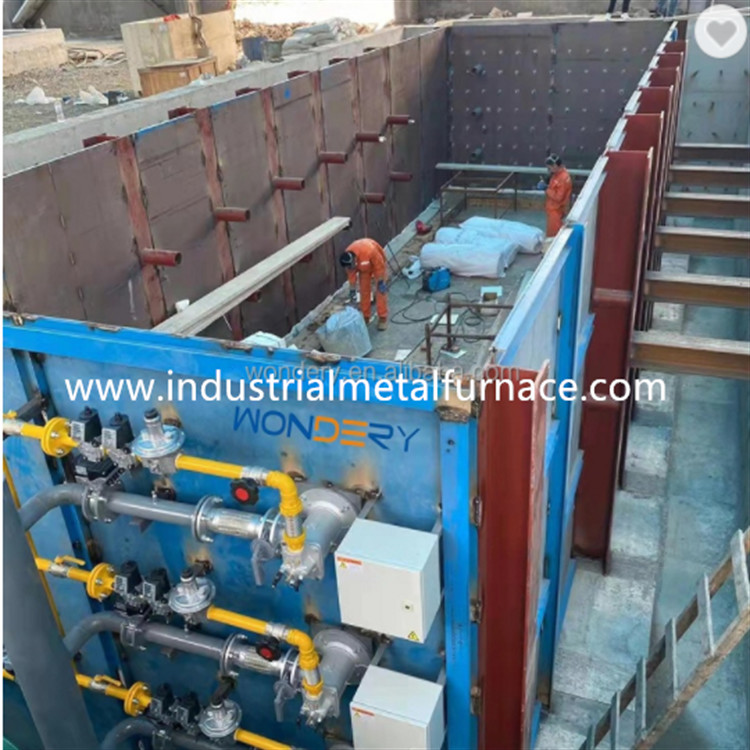

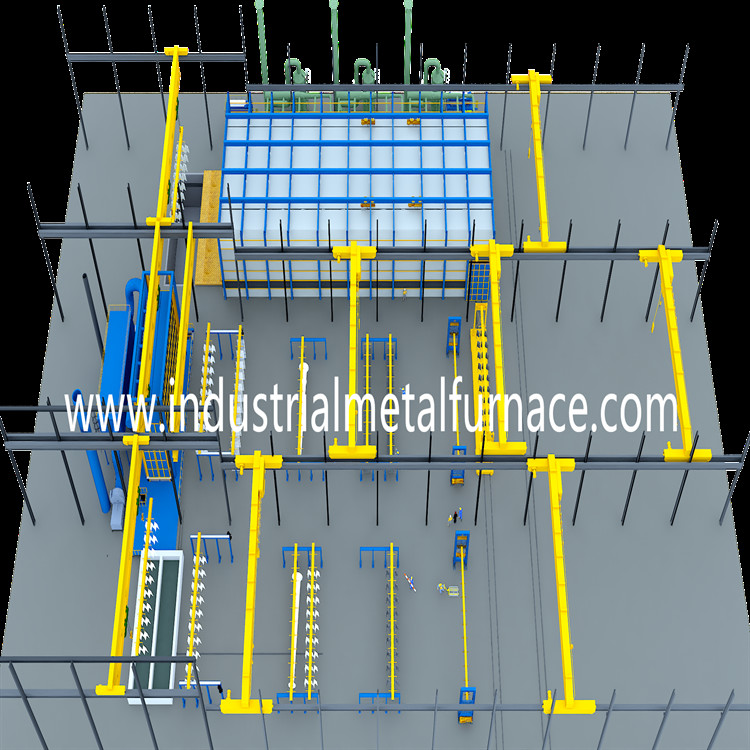

500KW verzinken industriellen Zink-Feuerverzinkungs-Kessel des Wärmebehandlungs-Ofen-XG 08

Industrieller großer Ofen der Feuerverzinkungs-500KW mit Zink-Kessel XG 08

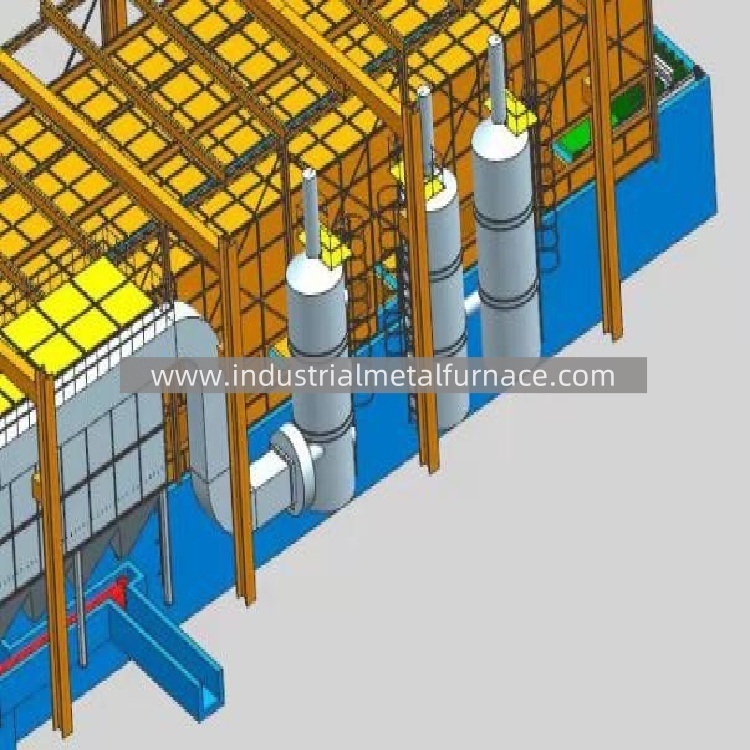

1.Composition

Der Zinkgalvanisierungsofen des heißen Bades wird von der refraktären① Abdeckung enthalten,

②Kessel des Zinks XG-08, ③ Stützstange, ④ feuerfestes Material/Dämmschicht,

⑤Ofenoberteil, ⑥ U-förmige Struktur, ⑦ Kaminhafen, ⑧ brennendes System und

⑨umfassende Schicht der keramischen Faser.

Galvanisierungs-Ofen-technische Parameter des Bad-2.Hot

3.Introduction zu jeder Einheit

Abdeckung 3,1

Der Feuerverzinkungsofen ist entworfen, um ein ausgezeichnetes zu erzielen

Hitzebewahrungseffekt des Ofens und auch consides die Faktoren so

als die Form der Operationsplattform, die thermische Deformation des Zinkkessels,

die Bequemlichkeit in der Installation und im Abbau der Abdeckung und die Form

vom Flansch. Die Stärke jeder feuerfesten Platte ist 50mm, unter Verwendung drei

Schichten von es können den besten Wärmedämmungseffekt bei einer Temperatur von ℃ 1400 erhalten.

Kessel des Zinks 3,2

Der Zinkkessel wird von materiellem XG-08 gemacht, dem ein paticular Material zu ist

erfüllen Sie die Prozessbedingung im Feuerverzinkungsprozeß.

Stange der Unterstützungs 3,3

Der Feuerverzinkungsofen ist mit Edelstahl 310S entworfen

Stützstange mit einem Durchmesser von 100mm. Er kann den Zinkkessel an verhindern

, verformend durch Hitze.

3,4 Ofensohlefeuerfestes material/-Dämmschicht

In Betracht der lastentragenden Kapazität der Ofensohle, die Hitze

Isolierung der konkreten Grundlage, der Entwurf des Zinkabflusskanals

und der Plan des Kamins, die Ofensohle wird von den Ziegelsteinen gemacht

und refraktärer Mörser.

Dämmschicht wird aus beständigen Decken der keramischen Faser 1260℃ verfasst.

Es hat die Eigenschaften der guten Wärmedämmung, keine thermische Expansion

Druck, leichte, einfache Installation und Wartung.

3,5 Ofenverkleidung

Die Feuerverzinkungsofenverkleidung wird von den Decken der keramischen Faser gemacht

und Module. Von der Ofensohle zur Spitze, Platz eine Schicht von

Module und eine Schicht der gefalteten Decke, zum dann zu entschädigen

mögliche Schrumpfung zwischen den Modulen. Von der inneren Seite zum Stahl

Wand, die Stärke ist 400mm für ein Modul ist 350mm und zwei Decken

in 30mm werden bis 50mm zusammengedrückt.

Nach Wärmeübertragungsberechnung die Temperatur an der Schnittstelle mit

Schutzträgerfaserdecke ist niedriger als 700℃. Die zurückziehende Faserdecke kann

treffen Sie völlig die Wärmedämmungsleistung, die verringern kann

Gesamtkosten der Ofenverkleidung.

3,6 U-förmiges Stahloberteil

Der Feuerverzinkungsofen wird aus H-Strahlen und Stahl verfasst

Platten. Die H-Strahlnspalte des Ofenkörpers ist 300*300 und

die Stahlplattenstärke der Ofenwand ist 10mm. Der H-Strahl

Spalte wird zum vor-eingebetteten H-Strahl und zu beiden Seiten geschweißt

vom Ofen werden von der U-förmigen Unterstützung gemacht, um zu verstärken

Ofenkörper.

3,7 Rauchgaskanal

Der galvanzing Ofen des heißen Bades ist entsprechend der Flamme entworfen

Geschwindigkeit des Brenners, diffuser Widerstand der Heißluft, Konvektion und

StrahlungsWärmeübertragungs-Leistungsfähigkeit und im Verbindung mit dem Kamin

Gasanschlag und -weg.

3,8 Kaminhafen

Es wird von den Modulen der keramischen Faser gemacht. Die Größen- und Entwurfsposition von

der Abgasstutzen beeinflußt die Zirkulation, den Anschlag und die Geschwindigkeit des Rauchgases

im Ofen.

3,9 ZinkAblaufloch

Der Feuerverzinkungsofen wird aus Ziegelsteinen verfasst und

castable. Das ZinkAblaufloch ist wie ein Abzugsgraben rechteckig. Und es gibt

ein Warnungsgerät, wenn Durchsickern auftritt, der Schaltkasten zeigt Zink an

Durchsickernwarnung.
