Elektrischer Widerstand-ununterbrochenes Gas-Karburierungsofen 90KW 50HZ Pit Type Gas Carburizing Furnace

Pit Type Carburizing Heat Treatment-Ofen

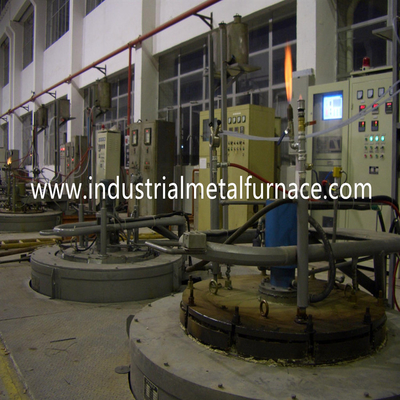

Elektrischer Widerstand-Wärmebehandlung Pit Type Carburizing Furnace

1. Anwendung

Der Gasaufkohlenofen ist ein energiesparender zyklischer Wärmebehandlungsofen des neuen Typs.

Es wird für Gasaufkohlenwärmebehandlung von Stahlmaschinenteilen, Autoteile verwendet.

Seine maximale Betriebstemperatur ist 1050℃, und der Herd wird mit rostfreiem einem ausgerüstet

Stahl dämpfen Behälter. Die Teile werden zuerst im Korb geladen, und dann gesetzt in dämpfen Sie Behälter.

Die Atmosphäre ist Tropfenfänger-in der Art durch den Strömungsmesser und das tropfende Rohr.

Der Fan wird in die Ofenabdeckung angebracht, um eine Luftumwälzung innerhalb des Ofens zu zwingen.

Die Grubenart Wärmebehandlungsofen ist für alle Arten kleine und Teile und lange Welle passend

Karburierung, karbonitrierend und weniger als 950℃ keine Oxidationsheizung, Ausglühen der hohen Temperatur

und andere Wärmebehandlungsprozesse. Sie hat die Vorteile der starken Dichtung, hohe Temperatur

Einheitlichkeit, gute Energieeinsparung und einfache Operation.

2. Technische Parameter:

3. Struktureinleitung

Diese Grubenart Einsatzofen wird vom Ofenkörper, Ofenverkleidung, Ofenabdeckungsanheben enthalten

Mechanismus, Fan, Heizelemente, dämpfen Behälter, elektrisches Kontrollsystem und Kohlenstoffpotentialsteuerung

System.

Ofenkörper: Der Rahmen des Einsatzofenoberteils wird von 4-12mm fabriziert

Stahlplatten und Schnittstahl 12#.

Die Stahlkonstruktion des Ganzen hat guten Auftritt. Die externe Wand des Ofens wird gemalt

mit 2 Schichten Zündkapseln und 2 Schichten beschichtender Farbe. Die Schlüsselkomponente des Ofens wird gemalt

mit hitzebeständiger Farbe.

Futter: Grubenart Ofen ist eine Gesamtfaserstruktur. Sie hat die Vorteile der niedrigen Wärmeleitfähigkeit,

starke Antischockkapazität und Anti-Erosion. Die Faserblöcke werden durch runden Edelstahl geregelt

Teile. Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit, starker Antischock

Kapazität und Anti-Erosion. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 1200℃.

Die refraktäre Faser wird von Shandong geliefert. Die Gesamtstrichstärke ist 350mm. Der Ofen

Futter nimmt 300mm Kieselsäureverbindungsaluminiumfaserblock als refraktäre Schicht und 50mm Wärmedämmungsschicht an.

Ofenabdeckung: Die Abdeckung wird von Stahlplatte #30mm A3 hergestellt. Der Hitzebewahrungskasten von

Abdeckung wird von hitzebeständigen Castings CrMnN hergestellt und wird mit Aluminiumfaser gefüllt. Die Hitze

Behandlungsofenabdeckung und dämpfen Behälter wird doppel-versiegelt und auch wassergekühlt. Der Ofen

Abdeckung wird mit Wassererkühlungsdichtungsventilator, 3 Loch Dripper und Auspuffrohr ausgerüstet. Tropfenfänger-in

Quantität der Karburierungschemikalie wird durch den Dripper gesteuert. Die Karburierungschemikalie ist

verdunstet, um eine Karburierungsatmosphäre unter hoher Temperatur zu werden. Der Innendruck

wird durch einen Druckregler reguliert. Die Ofenabdeckung wird auch mit Prüfröhrchen konserviert,

Gaseinlassloch und Gasausgangloch für einfache Installation des möglichen Prüfers des Kohlenstoffs und DES CO2-Analysators.

Heizelemente: Spirale-förmige Gurte des Widerstands 0Cr21AL6Nb angebracht in die Herdwand.

Die Widerstandgurte werden durch spezielle Formen hergestellt, um keinen Schaden in der Produktion sicherzustellen.

Widerstandgurte werden an der Wand durch Porzellannägel befestigt. Die Porzellannägel und -dichtungen sind

gemacht vom Korundmaterial unter Sintervorgang der hohen Temperatur. Der Ofen hat 1

Temperaturüberwachungszone.

Fan: Installiert auf die Ofenabdeckung. Der Antreiber wird von der Hitze der Anti-Erosion 310S hergestellt

beständige Edelstahlschaufeln. Der Fan und die Welle ist eine Kombinationsart und ist wassergekühlt.

Dämpfen Sie Behälter: 10mm starke SUS310S (0Cr25Ni20) hitzebeständige Stahlplatte. Dämpfen Sie Behälter

und die Ofenabdeckung wird durch Asbestwurzeln versiegelt. Der Dichtungsring ist wassergekühlt, seine Nutzungsdauer sicherzustellen.

Ofenabdeckungshebevorrichtung: Die up-down Bewegung der Ofenabdeckung ist durch

der elektrische Schraubenmechanismus. Auf der up-down Welle gibt es 2 Endschalter, zum von Schäden zu verhindern.

Elektrisches Kontrollsystem

Temperaturüberwachung: Die Temperatur des elektrischen Widerstandsofens wird vorbei gesteuert

Intelligenter Temperaturbegrenzer JAPANS mit PID-Regelung. Sie kann den idealen PID berechnen

Parameter und erzielt die meistgesuchte tempeature Einheitlichkeit und die Stabilität.

• Diese Grubenart Ofen hat 1 Kontrollbereich. Der Motor bewegt sich werden ineinandergegriffen notwendigerweise.
• Es gibt vorbei Temperaturwarnung für jede Heizzone.
• Die Komponenten, die im Kontrollsystem benutzt werden, sind von CHINT- oder DELIXI-Marke.
• Komponenten sind Wechselstrom-Kontaktgeber, schnelle Sicherung, Zwischenrelais, Reiseschalter, schaltet,
• Knöpfe und Anzeichenlichter, Amperemeter und Voltmeter.

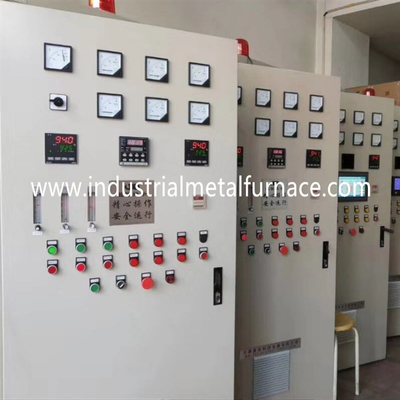

• Der Schaltschrank wird entsprechend Zustandsstandard hergestellt. Und die Drähte werden offenbar gedruckt.

4. Versorgungs-Bereich

5. Kohlenstoff Potental-Kontrollsystem

5,1 Hauptleistungs-Index

Temperatureinheitlichkeit mit 5.1.1 Öfen: ≤±5℃ (effektiver Arbeitsbereich)

5.1.2 Temperaturbeständigkeit: ≤±1℃ (Instrumentregelgenauigkeit)

Methode mit 5.1.3 Temperaturüberwachungen: Pid-Energieregelung;

mögliche Einheitlichkeit von 5.1.4 Kohlenstoff: ≤±0.05%CP;

mögliche Stabilität von 5.1.5 Kohlenstoff: ≤±0.02%CP;

Einheitlichkeitsgrad mit 5.1.6 Karbiden: Grad ≤±1;

5.1.7 effektive Falltiefentoleranz: ≤±0.1mm für Fall depth≤1mm; ±5%

für Falltiefe: ≥1mm; (das gleiche Badmaterial);

Potenzialsteuermethode mit 5.1.8 Kohlenstoffen: Sauerstoffsonde für Propan und PID-Regelung;

5,2 Funktionen

5.2.1 Temperaturüberwachung: Das Temperaturüberwachungssystem basiert auf JAPAN

Temperaturbegrenzer. Das Temperatursystem hat einen Temperaturregler

Genauigkeit und eine hohe Stabilität. Seine Temperaturüberwachungsgenauigkeit ist ±1℃.

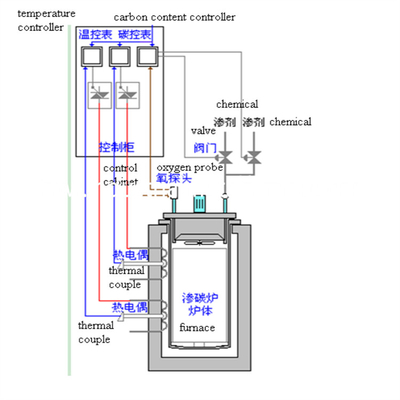

Steuerung potentialk Kohlenstoff mit 5.2.2 Atmosphären: Das mögliche Kontrollsystem des Kohlenstoffs

nimmt Antihitzeschock-Sauerstoffsonde, möglichen Prüfer des Kohlenstoffs JCT1 an, und importiert

Magnetventil, zum des Kohlenstoffpotentials zu steuern.

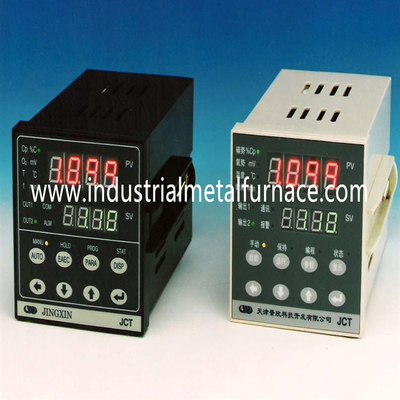

Möglicher Prüfer des Kohlenstoffs JCT1 hat mehr als 10 Jahre Felderfahrung.

Der mögliche Prüfer ist für vairous Anwendungen angebracht. Er hat ein Hoch

Regelgenauigkeit und seine anti--inteference Fähigkeit hat die internationale Ebene erreicht.

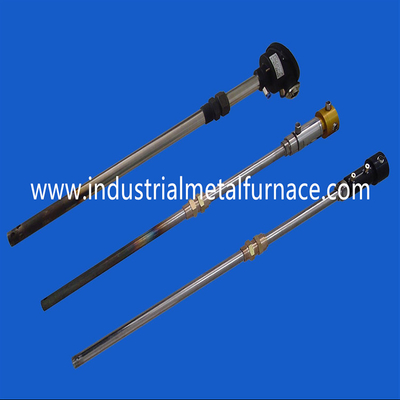

Der mögliche Prüfer ist in der Lage, 100 Prozesse zu speichern. Die Sauerstoffsonde wird auch eingestellt

mit brennendem Gerät des Verbrennungsrückstands.
