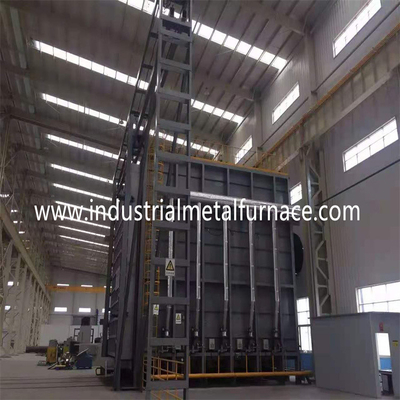

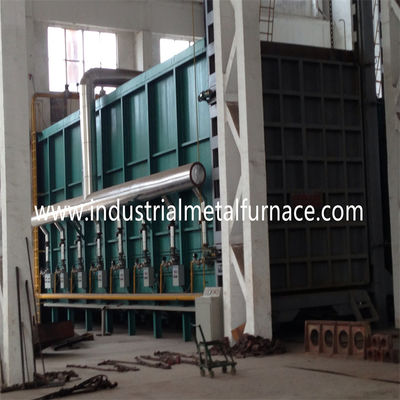

Hohes Mangan-Gasstahlwärmebehandlungs-Ofen-Auto-unterer Ofen 7200×2200×1800mm

Hohes Mangan-Gasstahlwärmebehandlungs-Ofen-Auto-unterer Ofen 7200×2200×1800mm

1. Anwendung

Der Gasblockwagenherd-Wärmebehandlungsofen wird hauptsächlich für Hitze benutzt

Behandlung von Metallteilen.

Einleitung 2.Structural

Körper mit 2,1 Öfen

Der Körper des Blockwagenherdofens für Wärmebehandlung des Metalls wird von gemacht

Kanal 12# -18# Stahl und 4-14mm Stahlplatten. Die Seitensäule und die Rückseite

Säulen werden vom Schnittstahl gemacht und werden mit Schnittstahl verstärkt

bracings. Die externe Wand des Ofens wird mit 2 Schichten Zündkapseln gemalt,

und 2 Schichten beschichtende Farbe. Die Schlüsselkomponente des Ofens wird mit gemalt

hitzebeständige Farbe.

2,2 zeichnend

Das zeichnende Material ist hohe refraktäre Aluminiumfaser 1100℃ 1360type

zusammengepreßter Block. Diese refraktäre Leitungsstruktur hat die Vorteile des Tiefs

Wärmeleitfähigkeit, starke Antischockkapazität und Anti-Erosion. Aluminium

Kieselsäureverbindungsfaser-Kompressionsblock mit Stärke von 350mm ist wie entworfen

die refraktäre Schicht der hohen Temperatur.

Die Gesamtstärke der Ofenverkleidung ist 325mm. Das Futter nimmt an

zusammengesetzte große Modulstruktur- und -Edelstahlrundstahlfixierungstechnologie.

Das Futter am Abschnitt der hohen Temperatur nimmt Aluminiumkieselsäureverbindungsfaser an

Kompressionsblock, die Stärke ist 300mm.

Blockwagen 2,3

Der untere Ofenentwurf des Autos wird vom Hitzebewahrungsmaterial enthalten,

Drehgestellrahmen und beweglicher Mechanismus. Die refraktäre Schicht wird in 3 Teilschichten unterteilt,

d.h. 1. Spitzenhochtonerdeziegelsteinschicht und 2. und 3. Schicht mit beiden hellen Lehmziegelsteinen.

Der Blockwagenrahmen wird vom Strahl des Ich-Stahls 20# und vom Strahl des Ich-Stahls 20# gemacht. Die Ränder

vom Blockwagen werden vom Stahl des Kanals 20# gemacht. Der Blockwagen wird mit 10pieces von ausgerüstet

Räder. Jeder Raddurchmesser ist 350mm.

Der untere Ofenpreis des Autos angetrieben durch Bewegungsreduzierergang-Antrieb.

Die bewegliche Geschwindigkeit des Blockwagens ist 6-8m/min.

2,4 Abdichtungssystem

Die Dichtung zwischen

die Blockwagenherdofentür und der Ofenkörper benutzt den elektrischen Ventilstößel, um zu drücken geschlossen

Ofentür auf dem OfenTürrahmen und die Stirnfläche der Laufkatze.

Tür mit 2,5 Öfen

Die Ofentür wird vom Gesamtfaserfutter und vom Stahlkonstruktionsoberteil enthalten.

brennendes System 2,6

Das brennende System wird von den Krom-Technologie-Hochgeschwindigkeitsbrennern enthalten, proportional

Verbrennungskontrollsystem, Gichtventil, Magnetventil, Brennerschaltkasten, etc.

Brenner hat die Funktionen der automatischen Zündung, der Flammenentdeckung und der Warnung der Flamme heraus.

Der Brennerprüfer empfängt das Steuersignal des Temperaturbegrenzers und

steuert den großen/kleinen Feuerstatus des Brenners, der auf der Wärmebelastungsanforderung basiert

damit Anpassung der Temperatur verwirklicht wird.

2,6.1Luftsystem

Das Luftrohrleitungssystem wird vom zentrifugalen Hochdruckfan enthalten, automatisch

vorgeschriebenes Ventil, Manometer und Rohre. Der Luftvolumen ist, das Gas zusammenzubringen

Volumen und die überschüssige Rate der Luft ist niedriger als 1,20.

2,6.2Gasversorgungssystem

Das allgemeine Gasversorgungsrohr wird mit einem Druckregulationsgerät ausgerüstet

(ausgerüstet mit einem Filter), ein Niederdruckwarnschalter und ein Manometer. Für den Grund

von der Sicherheit gibt es ein schnelles Abkürzungsventil auf dem allgemeinen Gasrohr.

2,6.3Entladungssystem

Die Hitze, die Ofendruck behandelt, wird gesteuert

im optimalen Zustand (die Oberfläche der Laufkatze ist in einem etwas Überdruck). An diesem

Zeit, ist der Abgas in einem dynamischen Gleichgewichtszustand, der den nicht nur sichergehen kann

die Industriegas laufen nicht über, aber garantieren auch dass die Kaltluft außerhalb des Ofens

wird nicht in den Ofen gesogen, um Energie zu sparen und die Leistungsfähigkeit zu maximieren

vom Ofen.

2,6.5WärmeaustauschundKaminsystem

Ein Kamin wird an der Rückseite des Ofens eingestellt, und er wird mit dem Wärmetauscher durchgeführt

(entsprechend dem nationalen Standard-GB3486-83). Der Kamin führt zu außerhalb

Fabrikgebäude.

2,6.6 Fehlererkennung und Warnungssystem

Der Wärmebehandlungsofen hat eine komplette Fehlererkennung, eine Warnung, eine Diagnose und einen Sicherheitsschutz

System. Auf dem Schaltschrank gibt es eine Warnungslampe.

Kontrollsystem 2,7

Kontrollsystem hat die folgenden Teile:Ⅰ . Brennendes Kontrollsystem; Ⅱ. Elektrisch

Sendeleistungssystem;Ⅲ .temperature- controlsystem.

C) Temperaturüberwachung und Rekordsystem

Das System hat die Funktionen der Temperatureinrichtung, der Steuerung und der Digitalanzeige.

Und auch es gibt eine hörbare und Sichtwarnung an den Übertemperatursituationen.

Temperaturüberwachungszonenanordnung

: Temperaturüberwachungssystem

B: Instrumenttemperaturüberwachung

3. technische hauptsächlichparameter
