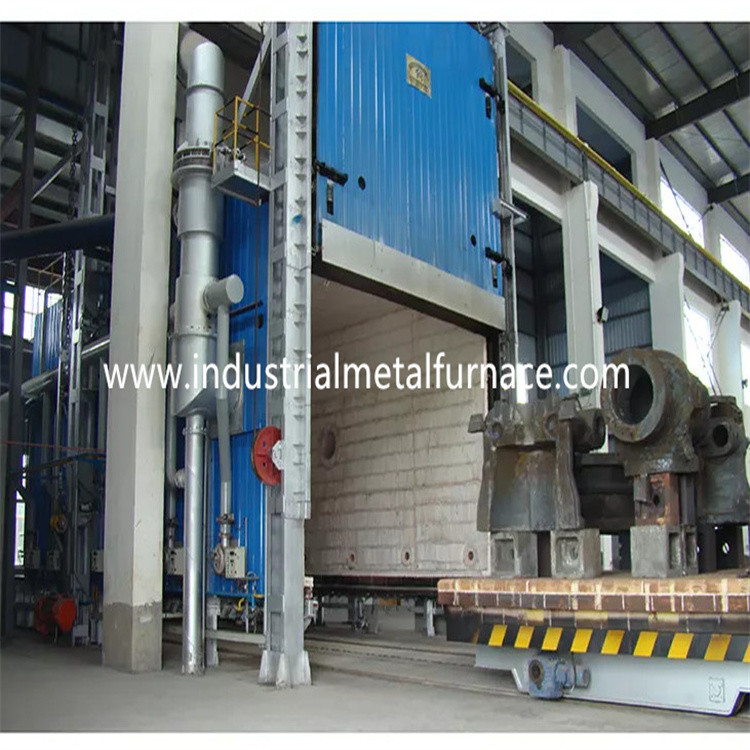

Wärmebehandlungs-elektrisches Blockwagen-Herd-Auto-unterer Ofen 13000×2500×2000mm

Wärmebehandlungs-elektrisches Blockwagen-Herd-Auto-unterer Ofen 13000×2500×2000mm

1. Anwendung

Der Blockwagen-Herdofen der Reihe RT2 elektrische wird hauptsächlich für benutzt

Heizung, Entgiftung und Reinigung von Rohren.

2. Strukturelle Einleitung

Der Blockwagenherdofen wird hauptsächlich vom Ofenkörper, Futter enthalten,

Ofentür- und Türkompressionssystem, Blockwagen, Heizelement,

Zirkulationsgerät und Temperaturüberwachungssystem.

Körper mit 2,1 Öfen

Die Stahlkonstruktion des Blockwagenherdofen-Körpers wird von 10-14# gemacht

Schnittstahl und ≥4mm-Stahlplatten. Die Seitensäule und die hinteren Säulen

werden vom Schnittstahl gemacht und werden mit Schnittstahl verstärkt

bracings. Die externe Wand des Ofens wird mit 2 Schichten von gemalt

Zündkapseln und 2 Schichten beschichtende Farbe. Die Schlüsselkomponente des Ofens ist

gemalt mit hitzebeständiger Farbe.

2,2 zeichnend

Der Großhandelsblockwagenherdofenkörper wird mit einem Gesamtfasersystem errichtet.

Das zeichnende Material, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden.

Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile.

Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit,

starke Antischockkapazität und Anti-Erosion. Das Futter hat eine Gesamtstärke

von 240mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 1000℃.

Tür- und Tür up-downsystem mit 2,3 Öfen

Die Ofen-Preistür des Autos untere wird vom Gesamtfaserfutter und -stahl enthalten

Strukturgehäuse. Der Türrahmen wird 10mm von Stahlplatte und von 12mm gemacht

Schnittstahl. Die Tür wird mit Kieselsäureverbindungsaluminiumfaserblöcken selben errichtet

als das für den Ofenkörper. Die Gesamtstruktur des Ofens hält instand

seine Form, während Sie erhitzt werden.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die Hebemaschine. Und sie wird bis zum Frühling versiegelt.

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper enthalten,

hitzebeständige Blockwagenplanscheibe, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 14# und 10mm von Stahlplatten hergestellt.

Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Das Getriebe

Welle wird vom Stahl 45# hergestellt, und sie ist wärmebehandelt. Das Getriebelager

von der Fettschriftsäule ist das Tragen, das Gewicht zu tragen. Es gibt insgesamt 6

Paare Räder und jedes Rad ist von Durchmesser 300mm. Ein Paar des Fahrens

Räder und fünf Paare der Antriebsräder.

Maurerarbeitkörper: Der Blockwagen wird mit einer Kombination der hohen Tonerde errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine.

Maurerarbeitkörper des Blockwagens hat Heizelement-Installationsschlitz für einfaches

Installation der Heizelemente. Die ausgewirkten Teile und die Belastung

Bereich bricked besonders mit Fettschrifthohen Aluminiumziegelsteinen.

Es gibt auch den freien Raum, der für die refraktäre zeichnende Expansion gelassen wird, wenn es erhitzt wird.

Versiegelnde Methode der Ofentür: Der Faserdichtungsblock wird zwischen ausgerüstet

Ofentür und -Ofenverkleidung. Wenn schließende Ofentür, die Rolle auf

beide Seiten der Ofentür gehen unten entlang die Bahn. Und es gibt eine Rampe

an der Unterseite, sich der Ofentür wird zu vergewissern fest geschlossen. Der Winkel von

Rampe ist durch die Schraube justierbar. (sehen Sie bitte 3 untengenannte Bilder)

2,5 Heizelement

Heizelement: Der Spiraleform-Legierungswiderstand des Widerstands 0Cr27AL7Mo2

Streifen werden in 5 Seitenwände, zwei Seitenwände, hintere Wand, Ofentür angebracht und

Blockwagenunterseite. Die Widerstandstreifen werden durch spezielle Formen produziert und

werden in die Ofenwand durch Porzellannägel installiert. Und es gibt ein Porzellan

Dichtung zwischen der Faserwand und den Widerstandstreifen, zum des Kurzschlusses zu vermeiden.

Es gibt 6 Heizzonen. Alle Führungs-herausleiterstangen werden von φ16 gemacht

Material 0Cr27AL7Mo2.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der Ofen nimmt intelligente Temperatur Shanghais Guolong an

Prüfer, zum der Temperatur zu steuern, die die selbsteinstellende Funktion hat zu berechnen

der ideale PID-Parameter und eine Temperaturbeständigkeit erzielen. Die Temperatur

Prüfer hat die Funktionen der Übertemperaturwarnung und des thermischen Paarbruchs

Schutz.

Der untere Ofenentwurf des Autos hat 6 Temperaturüberwachungszonen für die Kontrolle

die Verknüpfung zwischen der Temperatur und den Bewegungsbewegungen. Jede Zone ist

eingestellt mit einer Übertemperaturwarnung. Die Heizungsschleife nimmt die Doppelrichtung an

Störungsbesuch und Triggersteuerung. Die Macht wird in der proportionalen Regelung der Zeit reguliert

Art.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit a komplett ist

Heizkörper und ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife

wird mit Amperemeter, Voltmeter, Heizelement-Ein-Ausindikator, macht-auf ausgerüstet

Verriegelungsschutz und sichere mit Erde bedeckende Maße.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich das Tür up-down

Bewegung, Türkompression und in--heraus Bewegung der Tür. Auch die Bewegungen

werden notwendigerweise verbunden, um die Operationssicherheit sicherzustellen.
