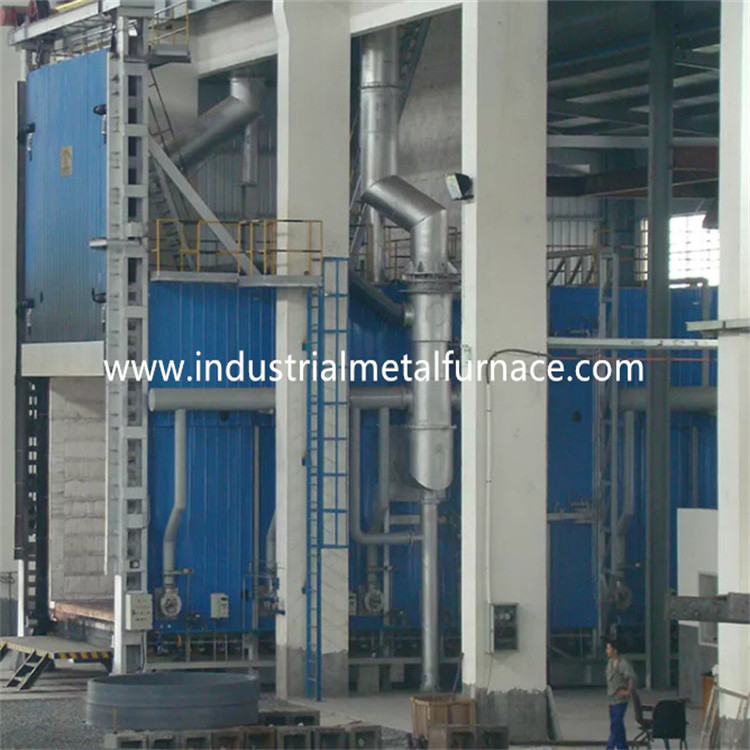

Gasmetallteil-industrielles Auto-untere Ofen-Wärmebehandlung 1160×1260×1200mm

Gasmetallteil-industrielles Auto-unterer Ofen

Wärmebehandlung 1160×1260×1200mm

1. Anwendung

Der Gasblockwagenherdofen wird hauptsächlich für Hitze benutzt

Behandlung von Metallteilen.

Einleitung 2.Structural

Körper mit 2,1 Öfen

Die Stahlkonstruktion des Blockwagenherdofen-Körpers wird von Kanal 8# -12# gemacht

Stahl und 4-14mm Stahlplatten. Die Seitensäule und die hinteren Säulen werden von gemacht

Schnitt- Stahl und werden mit Schnitt- Stahl-bracings verstärkt. Das externe

Wand des Ofens wird mit 2 Schichten Zündkapseln und 2 Schichten der Beschichtung gemalt

Farbe. Die Schlüsselkomponente des Ofens wird mit hitzebeständiger Farbe gemalt.

2,2 zeichnend

Das Hauptmaterial der Ofenverkleidung wird vom feuerfesten Material der hohen Temperatur gemacht

Faserfaltenblock bei der langfristigen Service-Temperatur von 1000℃. Dieses feuerfeste Material

Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit, starke Antischockkapazität,

und Anti-Erosion. Aluminiumkieselsäureverbindungsfaser-Kompressionsblock mit Stärke von 300mm

ist als die refraktäre Schicht der hohen Temperatur entworfen.

Blockwagen 2,3

Der Blockwagen wird vom Hitzebewahrungsmaterial, -Drehgestellrahmen und -c$bewegen enthalten

Mechanismus. Die refraktäre Schicht wird in 3 Teilschichten d.h. 1. Spitzenhochtonerde unterteilt

Ziegelsteinschicht und 2. und 3. Schicht mit beiden hellen Lehmziegelsteinen.

Der Blockwagenrahmen wird vom Stahl des Kanals 12# gemacht. Der Blockwagen hat genügend Starrheit

zu keine Deformation unter Operation der vollen Last sicherstellen. Der Abstand zwischen den zwei Seiten

vom Ofenblockwagen und vom Rahmen der feuerbeständigen Laufkatze sollte geregelt werden.

Die Blockwagenoberflächenplatte wird von der Stahlplatte 6 Millimeter-hoher Qualität hergestellt. Die Funktion ist zu

zerstreuen Sie die Blockwagenlast (machen Sie die Last, die gleichmäßig verteilt wird) und erhöhen Sie den Rahmen

Starrheit.

Der Blockwagen ist Selbstbewegende Art. Es gibt 4 Räder mit dem Durchmesser von 240mm. Zwei

Räder sind Antriebsräder und die anderen zwei sind Antriebsräder.

Der Blockwagenzugkraftmechanismus: der reisende Mechanismus der Laufkatze angetrieben durch Wechselstrommotor

Reduzierer und der treibende Modus ist Reduziererkettenradstruktur. Die Laufkatze geht herein und

aus dem Ofen durch das Reduziererkettenrad in der Übertragungseinrichtung heraus und

reisendes Rad unter der Laufkatze, zum des reisenden Kettenrades der Laufkatze zu fahren, um ineinanderzugreifen und

fahren Sie die reisende Laufkatze, die stabil und zuverlässig ist.

Tür mit 2,4 Öfen

Die Blockwagenherdofen-Lieferantentür wird vom Gesamtfaserfutter und -stahl enthalten

Strukturoberteil. Die Tür wird mit komprimierten Faseraluminiumblöcken der Kieselsäureverbindung errichtet

selben wie das für den Ofenkörper. Das Oberteil ist eine schweißende Struktur von Schnitt

Stahl- und Stahlplatten. Die Ofentür hat die Eigenschaft von einfachem, praktisch, zuverlässig

und bequeme Wartung.

Fahren des Modus der Ofentür: elektrische Hebemaschine wird benutzt, um hoch- und runterrückzuen vertikal.

das Ofentüranheben wird durch einen Satz des Flaschenzugblockes und der elektrischen Hebemaschine abgeschlossen. Der Flaschenzug

Block ist auf den oberen Bock der Ofentür installiert. Die Ofentür wird angeschlossen

mit dem Stahldrahtseil durch die Ringkette und der elektrischen Hebemaschine ist auf installiert

Bock der Ofentür.

Die strukturellen Eigenschaften der Ofentür: das Hauptmaterial der Ofentür wird mit geschweißt

Stahlplatte und Abschnittstahl und der Schnitt wird mit der Hexagonverstärkung verstärkt

Platte, die die Gesamtstarrheit und die Stärke der Ofentür nicht nur sicherstellen kann, aber

machen Sie auch das Ofentürlicht und das Gewicht der Ofentür zu verringern. Das Faserfutter

nimmt die hängende fesselnde Methode an, die die Festigkeit von effektiv sicherstellen kann

Faser passend zur häufigen Öffnung und zum Schließen der Ofentür und erhöhen

Nutzungsdauer der Ofentür.

Die oberen und untereren Sperrvorrichtungen werden auf die Ofentür eingestellt und ineinandergegriffen

mit der Laufkatze. Zwecks verhindern, dass die Laufkatze kein Steuerung und das Schlagen mehr hat

die hintere Wand des Ofens, ein mechanisches elastisches Begrenzungsgerät ist an installiert

die Laufkatze

brennendes System 2,5

Das brennende System wird von Hochgeschwindigkeitsbrennern Krom enthalten, proportional

Verbrennungskontrollsystem, Gichtventil, Magnetventil, Brennerschaltkasten, etc.

Der Brenner hat die Funktionen der automatischen Zündung, der Flammenentdeckung und der Flamme heraus

Warnung. Der Brennerprüfer empfängt das Steuersignal des Temperaturbegrenzers

und Kontrollen der große/kleine Feuerstatus des Brenners basiert auf der Wärmebelastung

Anforderung, damit Anpassung der Temperatur verwirklicht wird.

A) Der Brenner hat Anpassungsfunktion und die Anpassungsrate ist 1:10 und die Luft

ist 1-5 leistungsfähig. Der Brenner konnte die Temperatureinheitlichkeit der Wärmebehandlung treffen

Prozess und steuern effektiv das Luftgasverhältnis, damit der Kraftstoffverbrauch verringert wird.

B) Wenn der Ofen funktioniert, könnte das brennende System automatisch abschneiden

elektrisches Gichtventil und allgemeines Sicherheitsventil im Falle des Stromausfalls vorbei ermittelt

das Warnungssystem. Wenn die Stromversorgung wieder aufgenommen wird, muss die Arbeitskraft sich öffnen

das Sicherheitsventil und das Zündungsprogramm, nachdem man Funktion, neu zu starten bereinigt hat wird bestätigt.

Der Brenner wird mit einem proportionalen Steuergerät eingestellt, das dem alternativen Brennen ermöglicht

von großen und kleinen Feuer, des Feuers der Warnung heraus und von der Rückzündung. Der Brennerschaltkasten hat beide

manuelle und selbst-geführte Modi verfügbar. Die Arbeitskraft könnte vor dem Ofen funktionieren

oder im Schaltschrank.

C) Das Rohr, bevor der Brenner mit Magnetventil ausgerüstet wird und manuelles Gas

Anpassungsventil. Das Ventilsystem konnte ein Verhältnis des idealen Gases/Luftzufuhr so verwirklichen

dass der Luftüberfluß, der leistungsfähig ist, niedriger als 1,1 ist.

2,5 .1 Luftsystem

Das Luftrohrleitungssystem wird vom zentrifugalen Hochdruckfan, automatische Regelung enthalten

Ventil, Manometer und Rohre. Der Luftvolumen ist, das Gasvolumen zusammenzubringen, und

überschüssige Rate der Luft ist niedriger als 1,20.

2,5 .2 Gasversorgungssystem

Das allgemeine Gasversorgungsrohr wird mit einem Druckregulationsgerät ausgerüstet

(ausgerüstet mit einem Filter), ein Niederdruckwarnschalter und ein Manometer. Für den Grund

von der Sicherheit gibt es ein schnelles Abkürzungsventil auf dem allgemeinen Gasrohr.

2,5 .3 Entladungssystem

Die Wärmebehandlungsofenlaufkatze nimmt direkte Dampfentladungsmethode. Der Dampf ist

direkt heraus gelüftet durch das Abgasrohr zur Atmosphäre. Der Dampf leitet Hitze

Austausch mit dem Wärmeaustausch vor Emission zur Atmosphäre.

2,5.4Ofendruckkontrollsystem

Das druck auf der Arbeitstabelle im Ofen wird an (PA +15) aufrechtgeerhalten, der sehr ist

nützlich zur Einheitlichkeit der Temperatur und der thermischen Leistungsfähigkeit des Ofens.

Wenn der Druck im Ofen zu hoch ist, entgeht die Heißluft im Ofen von

der Ofenmund und andere unversiegelte Plätze, mit dem Ergebnis des Wärmeverlust verursacht durch

Entweichen des Rauchgases; weil das Rauchgas der hohen Temperatur im Ofen zu entgeht

außerhalb des Ofens, beeinflußt es die Tür, die Seitendichtung und Brenner des Ofens

direkt das mit der Gesamtnutzungsdauer des Ofens zusammenhängt; wenn der Druck in

Ofen ist, viel Kaltluft außerhalb des Ofens wird absorbiert in zu niedrig

Ofen, auch. Der Wärmeverlust des AusofenRauchgases wird erhöht. Der Niederdruck von

Ofen verursacht die Diffusion von Kaltluft außerhalb des Ofens in den Ofen und Sekundär

Verbrennung liegt am Eintritt der Sauerstoff-enthaltenen Kaltluft gebildetes, die nachteiliges hat

Effekte auf die Einheitlichkeit der Ofentemperatur, Oxidation des Werkstückes und Thermal

Leistungsfähigkeit des Ofens. Deshalb müssen effektive technische Maßnahmen ergriffen werden, um zu steuern

Ofendruck mit voller Steuerung. Unsere Methode ist, den Ofendruck zu steuern

effektiv durch die Anwendung eines bestehenden Drucks des Systems, der Gerät, Druckgeber nimmt,

intelligentes Instrument und so weiter. Der Ofendruck wird im optimalen Zustand gesteuert

(die Oberfläche der Laufkatze ist in einem etwas Überdruck). Diesmal ist der Abgas

in einem dynamischen Gleichgewichtszustand der nicht nur garantieren kann, dass die Industriegas nicht tun

Überlauf, aber auch garantieren, dass die Kaltluft außerhalb des Ofens nicht in den Ofen gesogen wird,

damit Energie sparen und die Leistungsfähigkeit des Ofens maximieren.

2,5 .5 Wärmeaustausch und Kaminsystem

Ein Kamin wird an der Rückseite des Ofens eingestellt, und er wird mit dem Wärmetauscher durchgeführt

(entsprechend dem nationalen Standard-GB3486-83). Der Kamin führt zu außerhalb

Fabrikgebäude. Die Kaltluft wird mit dem Wärmetauscher ausgetauscht, um vorzuheizen

Verbrennung-Unterstützungsluft, bevor der Brenner betreten wird, um die Hitze-Leistungsfähigkeit zu verbessern

vom Ofen.

Wärmetauscher- und Rauchgasauspuffrohre werden durch interne Isolierung isoliert (unter Verwendung

Faser castables) zum der Nutzungsdauer der Wärmetauscher und der Kamine sicherzustellen.

2,5 .6 Fehlererkennung und Warnungssystem

Der mildernde Blockwagenherdofen hat eine komplette Fehlererkennung, Warnung, Diagnose,

und SicherheitsSchutzsystem. Auf dem Schaltschrank gibt es eine Warnungslampe.

Kontrollsystem 2,6

Kontrollsystem hat die folgenden Teile:Ⅰ . Brennendes Kontrollsystem; Ⅱ. Elektrische Leistung

Kontrollsystem;Ⅲ .temperature- controlsystem.

Maßnahmen ergriffen für brennendes Kontrollsystem:

K-Art thermisches Paar erhält Millivolt-Signal und schickt es zu Temperatur PID-Prüfer

(SHIMADEN-Marke). Der Temperaturbegrenzer berechnet das Signal und die Ertrag

4-20mADC Steuersignal zum elektrischen Auslöser. Der weitere Auslöser sendet ein Signal

zum Brennerprüfer nach Berechnung.

Der Brennerprüfer ist für Zündung und Flammenentdeckung hauptsächlich verantwortlich. Wenn

Anschluss empfängt den Zündimpuls, der Brennerprüfer durchführt Flammensimulation

und Selbstprüfungsstadium. Wenn während dieses Simulations- und Selbstteststadiums der Brenner nicht könnte

ermitteln Sie das Flammensignal. Der Brennerprüfer würde das GasMagnetventil öffnen und

wandeln Sie die Spannung 220VAC in 5KV für Zündung um (Zündzeit über 3S). Wenn der Brenner

ermittelt das Flammensignal im sicheren Zeitraum (über 8S), das gelbe Anzeichenlicht von

der Brenner würde eingeschaltet sein (die Zündung erfolgreich). Wenn der Brenner das Flammensignal nicht ermitteln könnte,

das rote Licht würde eingeschaltet sein (die Zündung verlassen). Der Brennerprüfer wird und das Gas-Solenoid zugeschlossen

Ventil wird abgeschnitten.

B) Kontrollsystem der elektrischen Leistung: Die Kontrollen des Kontrollsystems der elektrischen Leistung hauptsächlich

AN/AUS vom Fan und HEREIN aus dem Blockwagen heraus.

C) Temperaturüberwachung und Rekordsystem

Das System hat die Funktionen der Temperatureinrichtung, der Steuerung und der Digitalanzeige. Und auch

es gibt eine hörbare und Sichtwarnung an den Übertemperatursituationen.

Temperaturüberwachungszonenanordnung

: Temperaturüberwachungssystem

Der Ofen wird mit 1 thermischem Paar und einem intelligenten Temperaturbegrenzer ausgerüstet.

Der Ofen wird durch 1 Zone gesteuert.

B: Instrumenttemperaturüberwachung

Der Temperaturbegrenzer erlaubt Einrichtung der Anwärmdauer, der Haltezeit und der Kühlzeit.

Es hat Selbsteinstellungs- und Selbstnachstellungsfunktion und zeigt SV und PV an.

technische Parameter 3.Main
