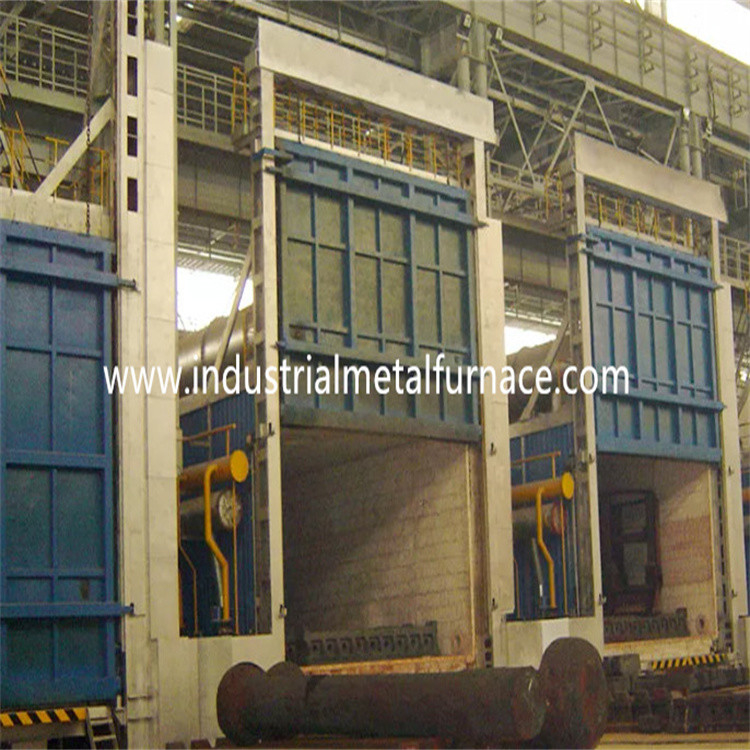

Elektrisches Wärmebehandlungs-Auto-unterer Ofen 2500×1300×1100mm 400℃

2500×1300×1100mm elektrisches Auto-unterer Ofen, Blockwagen-Herd-Ofen

1. Anwendung

Der elektrische Herdofen des Blockwagens RT3-105-6 ist hauptsächlich

verwendet für die Vergütung, mildernd, Baustahl, Formstahl,

Federstahl, Werkzeugstahl, Aluminiumprodukte und Motoren.

Einleitung 2.Structural

Der Herdofen des Blockwagens RT3-105-6 wird hauptsächlich von enthalten

Ofenkörper-, -futter-, Ofen-tür- und Tür-kompressionssystem,

Blockwagen, Heizelement, Zirkulationsgerät und Temperaturüberwachungssystem.

Körper mit 2,1 Öfen

Die des unteren Stahlkonstruktion Ofenkörpers des Autos wird von 10-12# gemacht

Schnittstahl und ≥3mm-Stahlplatten. Die Seitensäule und die hinteren Säulen

werden vom Schnittstahl gemacht und werden mit Schnittstahl verstärkt

bracings. Die externe Wand des Ofens wird mit 2 Schichten Zündkapseln gemalt,

und 2 Schichten beschichtende Farbe. Die Schlüsselkomponente des Ofens wird mit Hitze gemalt

beständige Farbe.

2,2 zeichnend

Der Blockwagen-Herdofenkörper der hohen Temperatur wird mit einem Gesamtfasersystem errichtet.

Das zeichnende Material, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden.

Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile.

Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit,

starke Antischockkapazität und Anti-Erosion. Das Futter hat eine Gesamtstärke

von 240mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 950℃.

Tür- und Tür up-downsystem mit 2,3 Öfen

Die elektrische Blockwagen-Herd-Ofentür wird vom Gesamtfaserfutter enthalten und

Stahlkonstruktionsgehäuse. Der Türrahmen wird von 10mm Stahlplatte gemacht. Die Tür

wird mit Kieselsäureverbindungsaluminiumfaserblöcken selben wie der für den Ofenkörper errichtet.

Die Gesamtstruktur des Ofens behält seine Form bei, während sie erhitzt wird.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die Hebemaschine. Und sie wird bis zum Frühling versiegelt.

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper enthalten,

hitzebeständige Blockwagenplanscheibe, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 14# und 10mm von Stahlplatten hergestellt.

Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle

wird vom Stahl 45# gemacht, und er ist wärmebehandelt. Das Getriebelager ist von

Fettschriftsäule, die trägt, das Gewicht zu tragen. Es gibt insgesamt 2 Paare Räder,

und jedes Rad ist von Durchmesser 240mm.

Maurerarbeitkörper: Der Blockwagen wird mit einer Kombination des hohen Tonerdefeuerfesten materials errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine. Der Maurerarbeitkörper

vom Blockwagen hat Heizelement-Installationsschlitz für einfache Installation der Heizung

Elemente. Die ausgewirkten Teile und der Belastungsbereich bricked besonders mit

Fettschrifthohe Aluminiumziegelsteine. Es gibt auch den freien Raum, der für gelassen wird

refraktäre zeichnende Expansion, wenn Sie erhitzt werden.

Dichtung: Die Dichtung zwischen Ofentür und Ofenkörper und -blockwagen ist mehr

wichtig. Die Robbe zwischen Ofentür und Ofenkörper nimmt Frühling an

Kompressionsstruktur. Die Robbe zwischen Blockwagen und Ofenkörper ist Robbe von

speziell-förmiger Ziegelstein- und Faserbaumwollblock.

2,5 Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr25AL5

werden in 5 Seitenwände, in zwei Seitenwände, in hintere Wand, in Ofentür und in Blockwagen angebracht

Unterseite. Die Widerstandstreifen sind durch spezielle Formen produziert und sind installiert

in der Ofenwand durch Porzellannägel. Und es gibt eine Porzellandichtung zwischen

die Faserwand und die Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt 1 Heizung

Zone. Alle Führungs-herausleiterstangen werden von Material φ16 0Cr25AL5 gemacht.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der Ofen nimmt intelligenten Temperaturbegrenzer zu an

steuern Sie die Temperatur, die die selbsteinstellende Funktion hat, zum des idealen PID zu berechnen

Parameter und eine Temperaturbeständigkeit erzielen. Der Temperaturbegrenzer hat

die Funktionen der Übertemperaturwarnung und des thermischen Paarbruchschutzes.

Der Ofen hat 1 Temperaturüberwachungszone für die Verknüpfung zwischen steuern

die Temperatur und die Bewegungsbewegungen. Jede Zone wird mit einer Übertemperatur eingestellt

Warnung. Die Heizungsschleife nimmt die Doppelrichtungsstörungsbesuch- und -triggersteuerung an.

Energie wird in der proportionalen vorgeschriebenen Art der Zeit reguliert.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit a komplett ist

Heizkörper und ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife

wird mit Amperemeter, Voltmeter, Heizelement-Ein-Ausindikator, macht-auf ausgerüstet

Verriegelungsschutz und sichere mit Erde bedeckende Maße.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung,

Türkompression und in--heraus Bewegung der Tür. Auch die Bewegungen sind notwendigerweise

verbunden, um die Operationssicherheit sicherzustellen.

2,7 heißes Umluftsystem:

Es wird hauptsächlich von zwei zentrifugalen Fans und von einem Luftleitblech im Ofen enthalten.

Die Hitze, die durch das Heizelement ausgestrahlt wird, wird gleichmäßig zur effektiven Funktion durchgebrannt

Bereich durch den verteilenden Fan durch das Windleitblech. Das Luftleitblech wird hergestellt

von 1Cr18Ni9 und der Fan und die Welle werden von 1Cr18Ni9Ti gemacht. Zwecks sicherstellen

normaler Gebrauch von Lagern, das Kühlverfahren ist Luftkühlung.

Führergerät: es verteilt hauptsächlich die Luft, die durch den verteilenden Fan im Ofen erzeugt wird

entlang der Richtung des Leitblechs effektiv im Ofen, damit die Luft herein machen

der Ofen produzieren schnelle Konvektion, um das Ziel der Temperatur zu erzielen

Einheitlichkeit. Die Materialien des Windleitblechs und des Rahmens werden alle von 304 gemacht

Edelstahlplatte. Das Luftleitblech und der Rahmen werden in a angeschlossen

bewegliche Weise, die freie Expansion des Luftleitblechs unter hoher Temperatur sicherzustellen,

und es ist für Reparatur und Wartung bequem.

technische Parameter 3.Main
