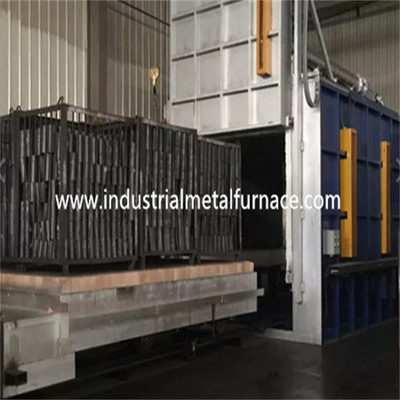

Elektrisches Ofen-Auto-unterer Ofen der Wärmebehandlungs-1400℃ für Wellen und Werkzeuge 1500×800×800mm

Elektrischer Ofen der Wärmebehandlungs-1400℃,

Wärmebehandlungs-Ofen für Wellen und Werkzeuge

1. Anwendung

Der elektrische Herdofen des Blockwagens RT3-120-14 wird hauptsächlich für benutzt

Wärmebehandlung von Stahlkonstruktionsteilen, warf Stahlteile, Wellenstange

Teile, Werkzeugstahlerzeugnisse, etc.

2. Strukturelle Einleitung

Der untere Ofen des Autos RT3-120-14 wird hauptsächlich vom Ofenkörper enthalten,

Futter-, Ofentür- und Türkompressionssystem, Blockwagen, Heizelement,

und Temperaturüberwachungssystem.

Oberteil mit 2,1 Öfen

Der Stahlofenkörper des Ofens für Wärmebehandlung von Metallen wird gemacht

von den Schnittstahl- 6-8# und 3-14mm Stahlplatten. Es gibt eine Schicht Isolierung

Asbestbrett am Ofenoberteil, zum der Temperatur des Oberteils zu verringern.

Asbestbrett wird mit Aluminiumkieselsäureverbindungsfaserbaumwolle mit Temperatur geklebt

Widerstand von 1000 Grad, garantieren, dass die Temperatur des Oberteils weniger ist

als 50℃.

Die Wärmebehandlungs-Ofentür wird elektrisch aufwärts und abwärts durch die Hebemaschine angehoben.

Die Außenseite des Ofenoberteils wird mit Klimamalerei zu behandelt

machen Sie es schön.

Ofenverkleidung 2,2

2.2.1 wird die Hitze, die Öfen und Ausrüstungsfutter behandelt, vom Mulit 75% ALS₂O₃ gemacht

Ziegelsteine;

2.2.2 maximale Temperatur der Ofenverkleidung ist 1400℃.

2.2.3 Luftlochrate: 5-6%;

Wärmeleitfähigkeit 2.2.4: KcaL/m.h.c>0.9;

isolierendes System 2,3 des Ofenkörpers und -blockwagens

Das Isoliermaterial ist zu außerhalb der Ofenverkleidung nah und besteht

von 4 Schichten.

1. Schicht: Mulitziegelsteine, Hitzebeständigkeit von 1400℃;

2. Schicht: helle hohe Aluminiumziegelsteine, Hitzebeständigkeit von 1250℃;

3. Schicht: Aluminiumkieselsäureverbindungsfaserbaumwolle, Hitzebeständigkeit von 1100℃;

4. Schicht: Diatomitziegelstein, Hitzebeständigkeit von 900℃;

Die Schicht, die zum Ofenoberteil nah ist, wird von der Faserbaumwolle und -asbest gemacht

Brett, Hitzebeständigkeit von 500-800℃;

Die ganze Dämmschicht wird von den Normalsteinen mit Größe von 230×113×65mm hergestellt.

2,4 Heizelement

2.4.1 das Heizelement wird von der Karbidstange des Silikons U30 gemacht;

2.4.2 das Heizelement wird in 2 Zonen unterteilt.

2.4.3 die Heizelemente werden auf beiden Seiten von der Ofenkammer und -blockwagen verteilt.

Karbidstangen des Silikons 18pcs für Ofenkammer, Karbidstangen des Silikons 6pcs für Blockwagen.

2,5 Schaltschrank

Kontrollbereich 2.5.1: 2 Zonen;

2.5.2 PID automatisch und Programmsteuerung;

2.5.3 über Temperaturausschalten Funktion, über Temperatur klingen weg von der Warnungsfunktion;

2.5.4 GGD-Kabinett mit elektrostatischem Spray;

2.5.5 Temperaturbegrenzer Changzhous Huibang GR858P;

System der Temperaturmessung 2,6

2.6.1 die thermischen Paare ist s-Art, Platinplatin Rhodiumkern;

Hülle 2.6.2 von thermischen Paaren: Korundrohr;

technische Parameter 3.Main

4. Versorgungs-Bereich

5. Komponenten-Ursprung
