Elektrische alternde Auto-untere Ofen-Wärmebehandlung für Aluminiumteile 3 Zonen

Alternde Wärmebehandlungs-elektrische Wärme

Behandlungs-Ofen für Aluminiumteile

1. Anwendung

Die Blockwagenherdwärmebehandlung der niedrigen Temperatur RT3-200-5

Ofen wird hauptsächlich für alternde Wärmebehandlung und Ausglühen von Aluminiumprodukten benutzt.

2. Strukturelle Einleitung

Der Ofen der Wärmebehandlung RT3-200-5 wird hauptsächlich vom Ofen enthalten

Oberteil, Futter, Ofentür und Türhebevorrichtung, Ofentür

Kompressionsmechanismus, Blockwagen und Streckwerk, Dichtung zwischen

Ofenkörper und -blockwagen, Heizelement und örtlich festgelegtes Gerät, verteilend

automatisches Kontrollsystem der Fan- und Ofentemperatur.

Oberteil mit 2,1 Öfen

Die elektrische Wärmebehandlungsofenherstelleroberflächen-Stahlkonstruktion wird gemacht

von den Schnittstahl- 10-12# und 4mm Stahlplatten. Die Seitensäule und die Rückseite

Säulen werden vom Schnittstahl gemacht und werden mit Schnittstahl verstärkt

bracings. Die externe Wand des Ofens wird mit 2 Schichten Zündkapseln gemalt,

und 2 Schichten beschichtende Farbe. Die Schlüsselkomponente des Ofens wird mit Hitze gemalt

beständige Farbe.

2,2 zeichnend

Der Großhandelsblockwagenherdofenkörper wird mit einem Gesamtfasersystem errichtet.

Das zeichnende Material, das benutzt wird, ist die hihg Qualitätsstandardfasern, die durch Rundstahlteile geregelt werden.

Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile.

Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit,

starke Antischockkapazität und Anti-Erosion. Das Futter hat eine Gesamtstärke

von 260mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 950℃.

Die refraktäre Faser wird von Luyang, Shandong gemacht.

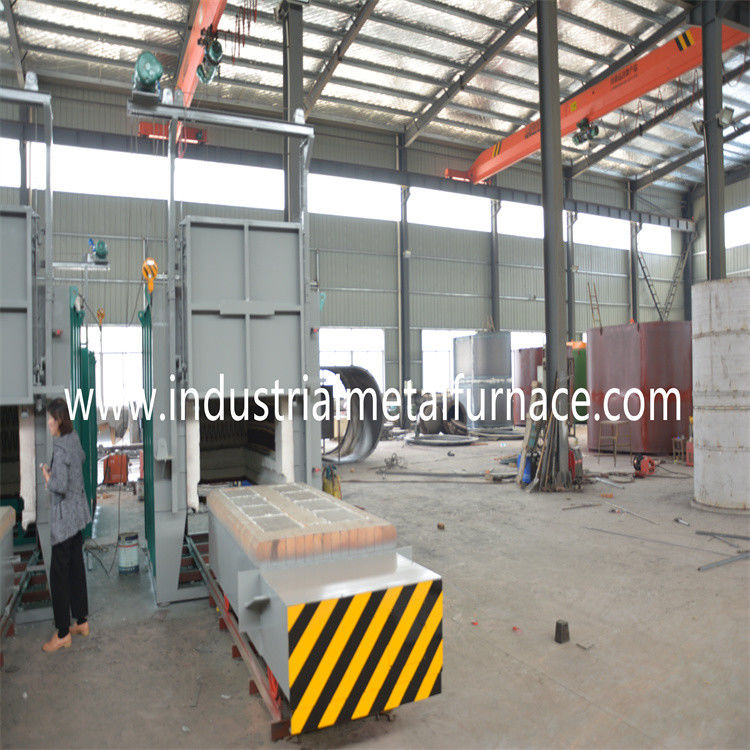

Tür- und Tür up-downsystem mit 2,3 Öfen, Ofentürdichtungsmechanismus

Die Blockwagen-Herdofentür der hohen Temperatur wird vom Gesamtfaserfutter enthalten

und Stahlkonstruktionsgehäuse. Der Türrahmen wird von 10mm Stahlplatte gemacht.

Tür wird mit Standard-Faserblöcken der hohen Qualität selben wie die für den Ofen errichtet

Körper. Die Gesamtstruktur des Ofens behält seine Form bei, während sie erhitzt wird.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die Hebemaschine. Und sie wird durch das Ofentürselbstgewicht versiegelt.

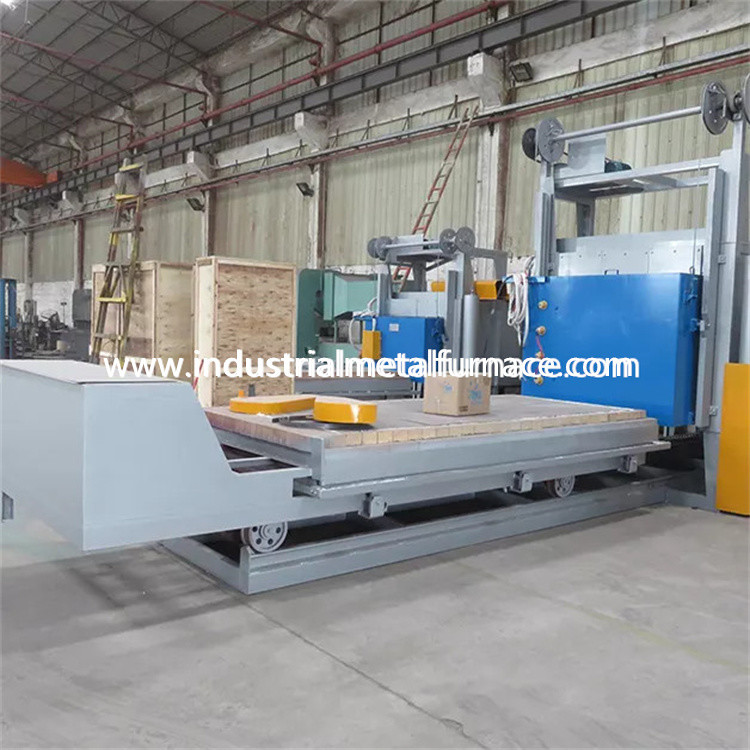

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Blockwagenoberflächenplatte, Räder, feuerfestes Material enthalten

Maurerarbeitkörper, Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 14# und 10mm von Stahlplatten hergestellt.

Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle

wird vom Stahl 45# gemacht, und er ist wärmebehandelt. Das Getriebelager ist von

Fettschriftsäule, die trägt, das Gewicht zu tragen. Es gibt insgesamt 3 Paare Räder,

und jedes Rad ist von Durchmesser 300mm.

Maurerarbeitkörper: Der Blockwagen wird mit einer Kombination der schweren hohen Tonerde errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine. Ausgewirkt

die Teile und der Belastungsbereich bricked besonders mit hohem Aluminium der Fettschrift

Ziegelsteine. Es gibt auch den freien Raum, der für die refraktäre zeichnende Expansion gelassen wird

wenn Sie erhitzt werden.

Blockwagen-Antrieb: Der bewegliche Mechanismus des Blockwagens nimmt selbst-gehenden Modus an,

und es bewegt sich und aus in den Ofenherd heraus durch den Reduzierer. Die Blockwagenbewegung

ist stabil und zuverlässig.

Dichtung: Die Dichtung ist eine sehr wichtige Verbindung im Ofenentwurf. Sie beeinflußt direkt

die Einheitlichkeit der Temperatur im Ofen und die Nutzungsdauer des Ofens. An

die gleiche Zeit, der Energieverbrauch und die Wärmebehandlungsqualität von

Werkstück werden auch groß beeinflußt.

Die Dichtung zwischen Ofentür und Ofenkörper und -blockwagen ist wichtiger.

Die Robbe zwischen Ofentür und Ofenkörper nimmt Frühlingskompressionsstruktur an.

Die Robbe zwischen Blockwagen und Ofenkörper ist Robbe des speziell-förmigen Ziegelsteines und der Faser

Baumwollblock.

2,5 Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr25AL5 sind

angebracht in zwei Seitenwände. Die Widerstandstreifen werden durch spezielle Formen produziert,

und werden in die Ofenwand durch Porzellannägel installiert. Und es gibt eine Porzellandichtung

zwischen der Faserwand und den Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt Heizung 3

Zonen. Alle Führungs-herausleiterstangen werden von Material φ16 0Cr25AL5 gemacht.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der alternde Wärmebehandlungsofen nimmt intelligenten Temperaturbegrenzer an, um zu steuern

die Temperatur, die die selbsteinstellende Funktion hat, zum des idealen PID-Parameters zu berechnen

und erzielen Sie eine Temperaturbeständigkeit. Der Temperaturbegrenzer hat die Funktionen von

Übertemperaturwarnung und thermischer Paarbruchschutz.

Der Wärmebehandlungsofen für Metall hat 3 Temperaturüberwachungszonen für die Kontrolle der Verknüpfung

zwischen der Temperatur und den Bewegungsbewegungen. Jede Zone wird mit einer Übertemperaturwarnung eingestellt.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit einem Heizkörper komplett ist und

ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife wird mit Amperemeter ausgerüstet,

Voltmeter, Heizelement-Ein-Ausindikator, macht-auf Verriegelungsschutz und sicherer Erdung

Maße.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung, Tür

Kompression und in--heraus Bewegung der Tür. Auch die Bewegungen werden notwendigerweise zu verbunden

stellen Sie die Operationssicherheit sicher.

2,7 heißes Umluftsystem:

Es wird hauptsächlich von drei zentrifugalen Fans und von Luftleitblech im Ofen enthalten. Die Hitze

ausgestrahlt durch das Heizelement wird gleichmäßig zum effektiven Arbeitsbereich durch das Verteilen durchgebrannt

Fan durch das Windleitblech. Das Luftleitblech wird von 1Cr18Ni9 und vom Fan hergestellt und

Welle werden von 1Cr18Ni9Ti hergestellt. Zwecks den normalen Gebrauch von Lagern sicherstellen, das Abkühlen

Methode ist Luftkühlung.

2.8Lenkvorrichtung

Es ist hauptsächlich, die Luft effektiv zu verteilen, die entlang durch den verteilenden Fan im Ofen erzeugt wird

die Richtung des Ablenkers im Ofen, um die Luft im Ofen zu machen schnelles produzieren Sie

Konvektion, damit den Zweck der einheitlichen Temperatur erzielen. Die Materialien des Luftablenkers

und aller Rahmen werden von der Platte des Edelstahls 304 gemacht. Der Luftablenker und -rahmen sind

schloss beweglich an, um die freie Expansion des Luftablenkers unter hoher Temperatur sicherzustellen und

erleichtern Sie Reparatur und Wartung.
