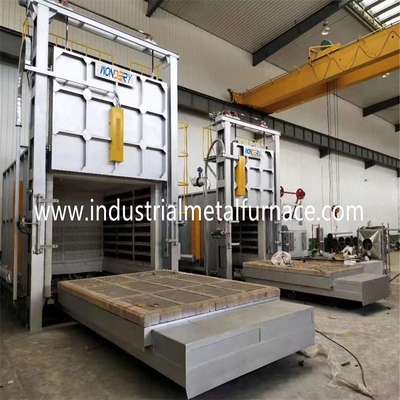

Mittelgroße elektrische Laufkatzen-Auto-untere Öfen, Hitze, die Ofen behandelt

1. Überblick

Dieser elektrische Wärmebehandlungsofen ist ein unterer Ofen des Autos, der hauptsächlich für Entspannung, Ausglühen und Heizung des Metalls und der Legierungsanteile an einer Luft benutzt wird.

2.Applicable Arbeitsbedingungen des Elektroofens

2,1 übersteigt die Höhe nicht 1000 Meter.

2,2 ist die umgebende Temperatur im Bereich von ℃ 5-40.

2,3 ist die relative Luftfeuchtigkeit des Monatsdurchschnitts im Gebrauchsbereich nicht größer als 90%.

2,4 gibt es keinen leitfähigen Staub, explosives Gas und Schadgas, die Metall und Isolierung ernsthaft herum schädigen können.

2,5 gibt es keine offensichtliche Erschütterung und Turbulenz.

3. Hauptparameter

Nennleistung 3,1 250KW + 10%

3,2 Nennspannung 380V, 3-phasig, 50Hz

3,3 Nenntemperatur 950 ℃

3,4 Zahl von Kontrollbereichen: 2 Zonen;

3,5 effektive Arbeitsgröße 3000×1600×1400mm (L, W, H);

3,6 Heizelementverbindungsmethode: Y;

Einheitlichkeit 3,7 der Ofentemperatur: ≤± 10 ℃

3,8 Temperaturüberwachungsgenauigkeit ± 2 ℃

leeres ≤ 2.5h Temperaturanstieg des Ofens 3,9

leeres Verlust-Energie ≤ 18% des Ofens 3,10

Form des Steuer 3.11Temperature: Thyristor, PID-Steuerung

3.12. bewegende Geschwindigkeit der Laufkatze | 5 | 6m/Minute

3.13. Temperaturanstieg äußeres Ofenwand ≤ 45 ℃

Eigenschaften 4.Structural

  Der Blockwagen-Herdofen des elektrischen Widerstands wird hauptsächlich aus Ofenoberteil, Ofenverkleidung, Ofentürgerät, Laufkatzengerät, elektrischen Heizelementen und elektrischer Steuerung verfasst.

4,1 wird das untere Ofenoberteil des Autos mit Abschnittstahl und Stahlplatte geschweißt, um eine feste Rahmenkonstruktion zu bilden.

4,2 nehmen das Futter, das Dach und die Seite des Ofens volle Faserstruktur an und werden mit Aluminiumkieselsäureverbindung lamelliert, die refraktäre Fasernadel umfassendes lochte. Diese Struktur verringert nicht nur die Höhe des Ofenkörpers, verringert den Ofenraum, verringert Energieverbrauch, verringert die Produktionskosten, aber ausdehnt auch die Nutzungsdauer des Elektroofens.

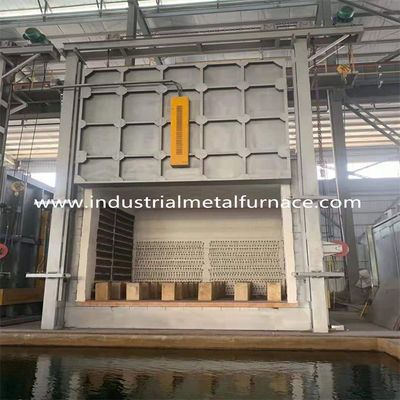

4,3 wird das Blockwagen-Herdofen-Türgerät des elektrischen Widerstands aus Ofentür, Ofentürscharniermechanismus und drückendem Gerät der Ofentür verfasst.

  Das OfenTürgehäuse wird durch Abschnittstahl und Stahlplatte in einen festen Rahmen geschweißt, der mit der refraktären Faser gestapelt wird, die Module drückt. Die Dichtung zwischen der Ofentür und der Kopfwand der Ofentür und dem Vorderseitegesicht der Laufkatze nimmt weiche Dichtung an, um den Überlauf von Heißgas im Ofen effektiv zu verhindern.

  Elektrisches Lastaufnahmemittel wird für das Anheben der Ofentür angenommen, die hauptsächlich aus OfenTürrahmen, Ofentürtraverse, elektrischer Hebemaschine, Flaschenzug, Flaschenzugwelle und anderen Teilen verfasst wird. Das Anheben und die Senkung der Ofentür Hauptantrieb durch die positive und negative Rotation der elektrischen Hebemaschine. Die elektrische Hebemaschine für das Anheben der Ofentür wird auch mit einem Bremsgerät ausgerüstet, das die Verschiebung effektiv verhindern kann, die durch die Trägheit der Ofentür verursacht wird, wenn es steigt oder fällt.

4,4 wird das Laufkatzenoberteil durch Stahl des schweißenden Abschnitts gebildet und errichtet mit Ziegelsteinen nach innen. Die leicht zusammengestoßenen Teile und die lastentragenden Teile werden mit den schweren Ziegelsteinen (gemischt mit Hochtemperaturmappe im Schlamm während der Maurerarbeit) errichtet um die strukturelle Stärke der Ofenverkleidung zu erhöhen. Das Reisen der Laufkatze nimmt die Zugkraftstruktur an, und das reisende Rad wird durch das Getriebekettenrad des Reduzierers gefahren, um auf die Schiene zu gehen. Die Laufkatzenrobbe nimmt die weiche Dichtung zwischen speziell-förmigem Ziegelstein und Faserbaumwolle an.

4,5 nimmt die Bodenplatte des Blockwagenherdofens für Wärmebehandlung hitzebeständige Stahlcastings CrMnN, allgemeines Temperatur ≤ 950 ℃ an. Sie kann keine Deformation, Oxidation und Knacken sicherstellen, die gebräuchlich sind und verhindert, dass das Oxid auf dem Werkstück auf das elektrische Heizelement in der Ziegelsteinnut auf der Laufkatze fällt.

4,6 nimmt das Heizelement des Elektroofens Widerstanddrähte der hohen Temperatur des Eisenchromaluminiums (0Cr25Al5) beständige an, der Wunde in ein sprial shapeand ist, das auf beiden Seiten vom Ofen und auf die Laufkatze installiert ist. Das Heizelement nimmt gewundenen Widerstanddraht-Heizungsmodus an.

4,7 elektrische Steuerung: Die Temperaturüberwachungsschleife adotps der vorgeschriebene Auslöser der bidirektionalen Thyristormacht und der Temperaturbegrenzer nimmt Temperaturbegrenzer Shanghais Guolong an, um den Zweck stabilem gegenwärtigem und energiesparend zu erzielen. Das Temperaturüberwachungssystem nimmt die Steuerung mit zwei Zonen an. Die Temperaturanstiegkurve jedes Ofens in jeder Zone wird durch Recorder Shanghais Dahua notiert.
