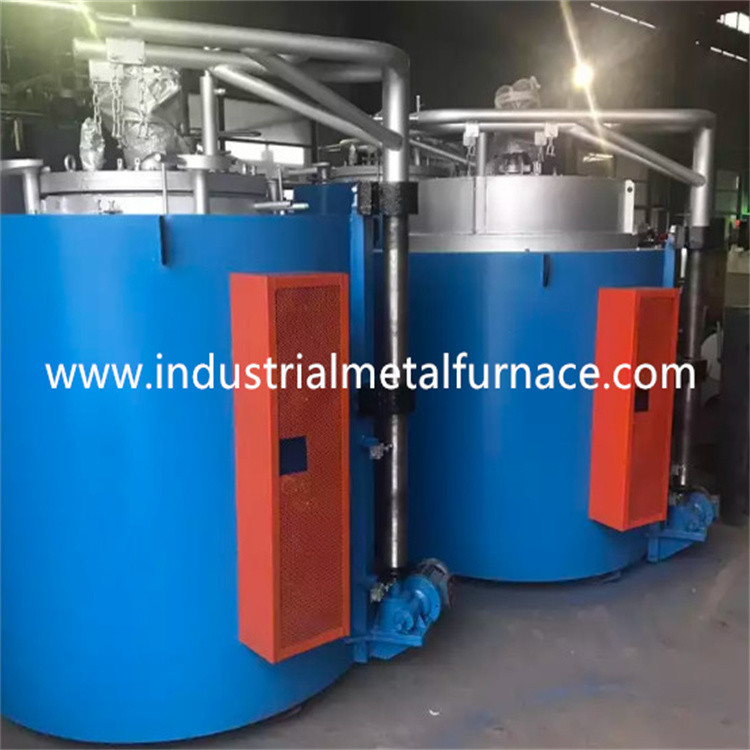

Elektrischer Widerstand-Gasnitrieren-Ofen-automatische Stickstoff-Potenzial-Steuerung 80KW 850C

Elektrischer Widerstand-Pit Type Furnace Gas Nitriding-Ofen mit automatischer Stickstoff-Potenzial-Steuerung

1.Application

Diese Reihe Art die Nitrierungsöfen der Grube RN2-80-6 (im folgenden gekennzeichnet als Elektroöfen) sind periodische Elektroöfen, die für weiche Nitrierung des Gases des Kohlenstoffstahl-, legiertemstahls, des Roheisens, der Pulvermetallurgieprodukte und anderer Materialien benutzt werden. Gleichzeitig wird der Wärmebehandlungsofen auch für Gaskarburierung von Kohlenstoffstahlteilen benutzt.

Spezifikationen 2.Technical

Zustände 3.Service

3,1 Innengebrauch.

3,2 ist die umgebende Temperatur der Grubenart Ofen innerhalb des Bereiches – 5℃-40℃.

3,3 ist die relative Luftfeuchtigkeit des Monatsdurchschnitts im Gebrauchsbereich nicht mehr als 85%, und die Monatsdurchschnitttemperatur ist nicht höher als ℃ 30.

3,4 gibt es keinen leitfähigen Staub, explosives Gas und Schadgas, die Metall und Isolierung ernsthaft herum schädigen können.

3,5 keine offensichtliche Erschütterung und Turbulenz.

Einleitung 4.Structure

Diese Grubenart Wärmebehandlungsofen ist ein periodischer Operationsofen, der aus Ofenkörper, Abdichtungssystem und Temperaturüberwachungssystem verfasst wird.

Die Grubenart Wärmebehandlungsofen wird aus Ofenoberteil, Ofenverkleidung, Heizelemente, dämpfen Behälter, Ofenabdeckung, Fan, Ofenabdeckungshebevorrichtung, etc. verfasst.

Ofenoberteil: geschweißt vom Abschnittstahl und von der Stahlplatte. Ein Stahl des Kanals 14# wird außerhalb des Ofenoberteils für die Installierung des Lastaufnahmemittels der Ofenabdeckung geschweißt.

Ofenverkleidung: es ist ein Verbundwerkstoff. Die refraktäre Schicht nimmt helle Ziegelsteine mit einer Dichte von 0.6g/cm3 an, und die Dämmschicht nimmt refraktäre Faser der Aluminiumkieselsäureverbindung an. Die Stärke der Ofenverkleidung ist 300 Millimeter, der Energie effektiv sparen und Verbrauch verringern kann.

Heizelement: ist der hohe Legierungsdraht des Widerstands 0cr25al5, der durch Peking Shougang produziert wird, die Wunde in eine gewundene Form und auf den Draht gesetzt, der Ziegelstein der Ofenverkleidung legt. Die Heizung wird in zwei Temperaturüberwachungszonen unterteilt.

Dämpfen Sie Behälter: wird hitzebeständiger Stahl 1Cr18Ni9 für das Schweißen und die Gestaltung benutzt, und das Asbestverpacken oder „O-“ Art Silikonkautschuk wird für das Versiegeln dämpfen Behälter und die Ofenabdeckung benutzt. Und nehmen Sie unten Wasserkühlung, um den langfristigen Gebrauch von dem Dichtungsring sicherzustellen.

Ofenabdeckung: seine Platte wird von 35mm Stahlplatte A3 verarbeitet. Der Ofenabdeckungs-Isolierungskasten wird mit hitzebeständigem Stahl des Edelstahls geschweißt und isoliert mit Aluminiumkieselsäureverbindungsfaserbaumwolle. Die Abdeckung und Behälter der Grubenart Ofen für Wärmebehandlung von Metallen zu dämpfen werden durch die doppelte Dichtungs- und Wasserkühlung versiegelt. Die Ofenabdeckung wird mit wassergekühltem Ventilator, Tropfenfängerinjektor mit drei Löchern, U-förmigem Manometer, Auspuffrohr, etc. ausgerüstet. Das Ammoniakgas wird auf die Spule am untereren Teil von dämpfen Behälter durch den Tropfenfänger mit drei Löchern durch die Rohrleitung durch die Druckstabilisierung, den Trockner und das Magnetventil verlängert.

Fan: er ist auf die Ofenabdeckung installiert, und sein Antreiber nimmt die zentrifugalen Ventilatorflügel an, die mit hitzebeständiger Stahlplatte 1Cr18Ni9Ti geschweißt werden, die nach den dynamischen und statischen Saldenprüfungen zusammengebaut werden. Die Robbe zwischen dem Ventilator und der Welle nimmt die verbundene Struktur an und nimmt die Wasserkühlung an.

Grubenart Ofenabdeckungshebevorrichtung: das Anheben der Ofenabdeckung wird durch elektrische Leitspindelhebevorrichtung abgeschlossen. Wenn die Ofenabdeckung angehoben werden muss, solange der Motor angestellt wird, steigt die Ofenabdeckung langsam. Wenn die Ofenabdeckung gesenkt werden muss, drehen Sie sich auf die Bewegungsleitspindel, um zu senken, und die Ofenabdeckung wird langsam gesenkt. An der anhebenden Welle gibt es zwei Endschalter. Wenn die anhebende Welle steigt, der untereren Grenze der Schalter automatisch die Stromversorgung des elektrischen Ventilators abschneidet, um gefährliche Operation zu vermeiden; Wenn der Ofenabdeckung genug angehoben wird, schneidet die obere Grenze automatisch die Stromversorgung des Motors ab, um Unfälle zu vermeiden.

Die Temperatur wird durch kontrollierten Gleichrichter PID-Silikons gesteuert, und die Temperatur wird durch Temperaturbegrenzer Shanghais Guolong gesteuert.      Die große und kleine Macht kann justiert werden, und die gegenwärtige dreiphasigunausgeglichenheit kann auch justiert werden. Instrument Shanghais Dahua notiert die Temperatur. Es gibt auch einen ganzen Satz des Schaltschrankes, mit hörbarer und Sichtwarnung, automatischer gegenwärtiger Abkürzung und anderen Funktionen.
