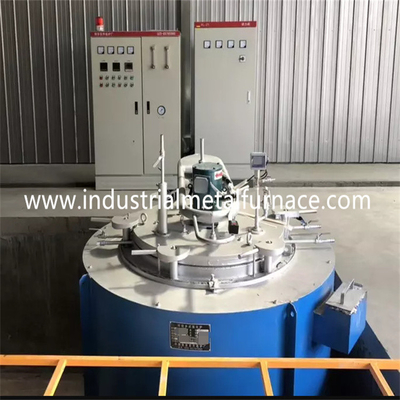

industrielle Wärmebehandlung Pit Type Gas Nitriding Furnace 75KW 650C 75kw

industrielle Grubenart Gasnitrierenofen der Wärmebehandlung 75kW

1.Application

Diese Reihe Öfen des Gasnitrierens 75kW sind periodische Elektroöfen, die für weiche Nitrierung des Gases des Kohlenstoffstahl-, legiertemstahls, des Roheisens, der Pulvermetallurgieprodukte und anderer Materialien benutzt werden. Die Grubenart Nitrierungsofen kann Vakuumart oder nicht leere Art sein.

technische Leistung 2.Main

1. Nennleistung 75KW

2. Effektive Arbeitsgröße: Φ 800×1000mm

3. Stromversorgungsspannung 380V 50Hz

4. Temperaturüberwachung der Heizzone: 2 Zonen

5. Zahl von Energiephasen/von Verbindungsmethode: Y;

6. Nenntemperatur 650 ℃

7. Temperaturüberwachungsmodus PID-Steuerung, Temperaturbegrenzer Shanghais Guolong, Temperaturrecorder ohne Papier mit Übertemperaturwarnung;

8. Temperaturüberwachungsgenauigkeit ± 2 ℃

9. Einheitlichkeit von Ofentemperatur ± 8 ℃

10. Leere Ofen-Leistungsaufnahme: ≤ 18%

11. Temperatur der äußeren Wand von Ofenoberteil ≤ 45 ℃

12. Heizelement: 0Cr25Al5

13. Heizungsmodus: vier Seiten

14. Zeichnen der Form: volle Faserstruktur

15. Schraubenanheben der Form der Ofenabdeckung anhebendes elektrisches

3. Struktureinleitung

Dieser Elektroofen ist ein periodischer Operationsofen, der aus Ofenkörper, Abdichtungssystem und Temperaturüberwachungssystem verfasst wird.

Es wird aus Ofenoberteil, Ofenverkleidung, Heizelemente, dämpft Rohrbehälter, Ofenabdeckung, Fan, Ofenabdeckungshebevorrichtung, etc. verfasst.

Um die abkühlenden Bedingungen von Kunden für Werkstücke zu erfüllen, installiert das schnelle abkühlende Gerät ein Gebläse an der Unterseite der Grubenart Wärmebehandlungsofen und öffnet einige abkühlende Häfen auf dem oberen Teil des Ofenkörpers. Wenn der Elektroofen funktioniert, schließen Sie die abkühlenden Häfen. Wenn Sie Hitze ausstrahlen, öffnen Sie den Ausstrahlenhafen und den Ventilator, damit die Luft in den Ofenflüssen und bringt Hitze heraus, um den Zweck des schnellen Abkühlens zu erzielen.

Kontrollsystem 4.Electrical

Die Temperaturüberwachung nimmt Temperaturbegrenzer Shanghais Guolong an. Indem man seine angemessenen Parameter einstellt, kann die Temperaturzonensteuerung erzielt werden. Indem man seine selbsteinstellende on-line-Funktion verwendet, können die PID-Parameter des Ofens berechnet werden, um ideale Temperaturbeständigkeit zu erzielen.

Heizungs- Steuerung nimmt Thyristortriggerart an. Die Ertragheizkraft kann geändert werden, um die Temperaturüberwachung in der Temperaturzone zu verwirklichen.

Temperatur über TemperaturWarnungssystem im Heizungssteuerstromkreis; im Falle der Übertemperatur in einem bestimmten Bereich (über Abweichungswarnung wird im Allgemeinen angenommen), schneidet der starke Kontaktgeber im Hauptstromkreis den Hauptheizkreis in diesem Bereich ab. Gleichzeitig wird hörbare und Sichtwarnung für den Nitrierungsofen gegeben.

Alle Wechselstrom-Kontaktgeber, schnellen Sicherungen, Zwischenrelais, Reiseschalter, Operationsschalter, Knöpfe, Signalindikatoren und andere Hauptprüfergeräte, Operation und Sichtgeräte sind die zuverlässigen Produkte, die im In- und Ausland durch weithin bekannte Hersteller produziert werden (Delixi-Marke). Strom- und Spannungsanzeigeinstrumente haben empfindliche, genaue, zuverlässige und lange Nutzungsdauer.

Elektrischer Schaltschrank: der Kabinettkörper der Grubenart Ofen des elektrischen Widerstands nimmt den Schaltschrank an, der durch Berufshersteller entsprechend elektrischen Standards hergestellt wird. Die Größe, die Struktur und die Farbe des Kabinetts stimmen mit den Normen überein, die im In- und Ausland allgemein verwendet sind, und die Installation, die Verdrahtung und die Identifizierung von Geräten im Kabinett stimmen mit relevanten Standards überein.

Die Verbindung vom Schaltschrank zum Hauptstromkreis des Ofenkörpers nimmt Kupferkern Isolierdraht an. Alle Drahtzahlidentifizierungen werden von den speziellen Drahtzahlmaterialien gemacht und druckten formal, um die Drahtzahl zu vermeiden, die herunterfällt. Alle Drähte im Graben werden mit Drahtzahlen alle zwei Meter markiert, zum der Inspektion jeder Linie während der Wartung zu erleichtern.

5. Kundendienst und Verpflichtung

Der Gasnitrierenofen wird für 13 Monate nach Versand gerechtfertigt.
