Vakuumwärmebehandlung Oven Plasma Ion Nitriding Furnace 400A der Impulsleistungs-400A

WONDERY-VAKUUMimpuls-PLASMA-IONgasnitrieren-Ofen-Impulsleistungs-Spg.Versorgungsteil

1.Application
Der Industriegasnitrierungsofen wird hauptsächlich für Ionen-Nitrierung, chemischer Wärmebehandlungsprozeß des Ionen-nitrocarburizing (weiche Nitrierung) Plasmas von mechanischen Teilen benutzt, um die Oberfläche von mechanischen Teilen zu ändern und die erforderlichen mechanischen und körperlichen und chemischen Eigenschaften zu erreichen.

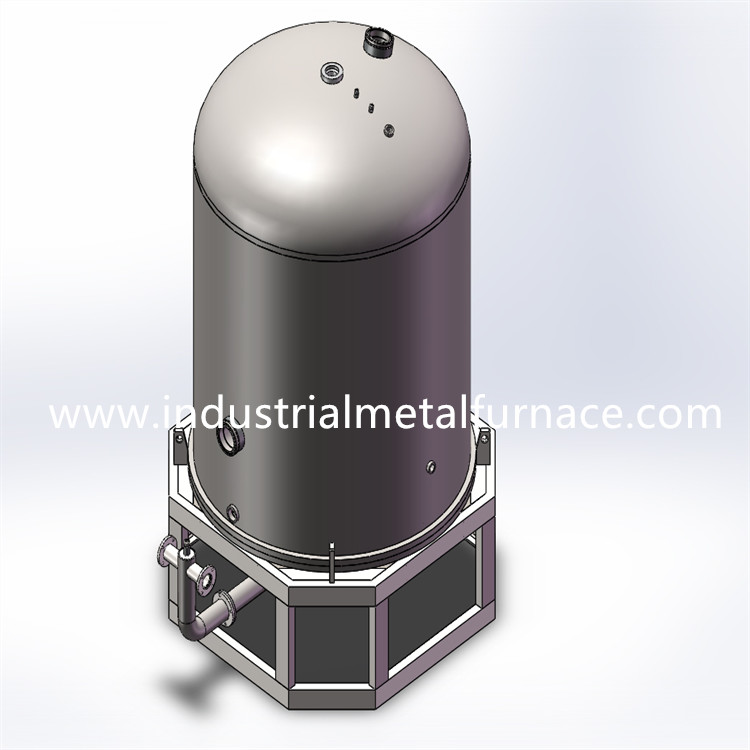

Der ganze Satz des industriellen Wärmebehandlungsofens wird aus Ionenimpulsleistungsspg.versorgungsteil, Vakuumofenkörper, Vakuumerwerbssystem, Temperaturmessung und Kontrollsystem, Gasversorgungssystem, etc. verfasst.

Parameter 2.Technical


Arbeitszyklus (Impulsleistungsspg.versorgungsteil): 0.10-0.85 justierbar
Impulsfrequenz (Impulsleistungsspg.versorgungsteil): 1000hz
Steuermodus (Impulsleistungsspg.versorgungsteil): konstante Frequenz- und Breitenanpassung
Ausgangssignal (Impulsleistungsspg.versorgungsteil): rechteckige Rechteckwelle

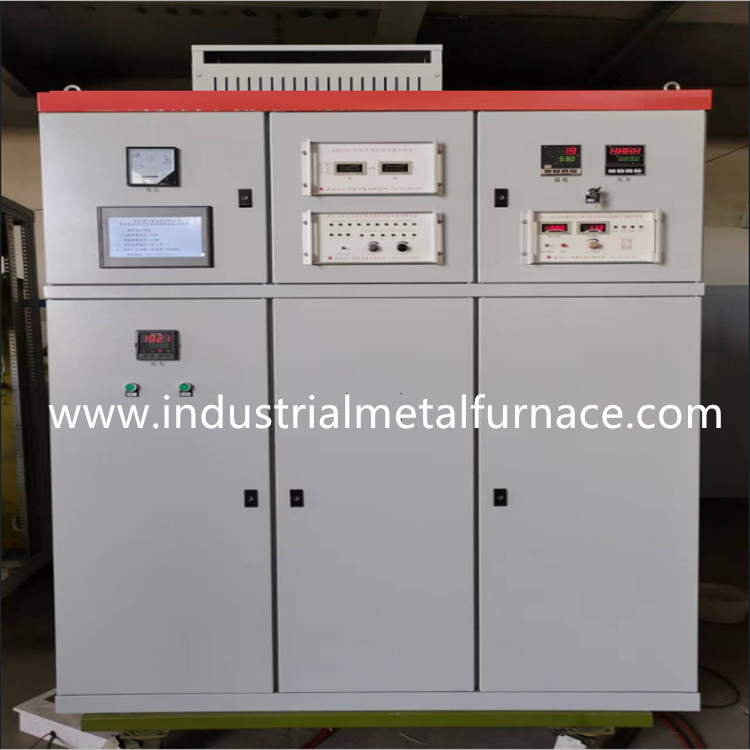

3.Pulse Ion Power Supply
Stromversorgung mit 3,1 Impulsen Ionen
Impulsionenstromversorgung ist- ein Zerhacker, der aus IGBT-Komponenten und Steuerstromkreis besteht, der auf der Grundlage von DC-Ionenstromversorgung hinzugefügt wird. Durch das Hacken kann der Impuls, der mit justierbarem Arbeitszyklus gegenwärtig ist, erhalten werden. Verglichen mit DC-Stromversorgung, hat Impulsleistungsspg.versorgungsteil die Vorteile des schnellen Bogens auslöschend und energiesparend (ungefähr 20% Machteinsparung). Es ist ein aktualisiertes Produkt von DC-Stromversorgung. Diese Stromversorgung kann in der Ionennitrierung, das karburierende, Ionenmetallisierung und andere Felder Ion weitverbreitet sein.
Die Impulsionenstromversorgung für Gasnitrierenofen wird mit Schutz gegen Anoden- und Kathodenkurzschluß, Überstrom und Überspannung, Phasenausfall und misoperation ausgerüstet, das die Selbstschutzfunktion der Stromversorgung gegen externe Faktoren verbessert.
Die Impulsionenstromversorgung, die von unserer Firma produziert wird, wird in Instrumentsteuerart und Rechnersteuerungsart unterteilt.
Impuls-Ionenstromversorgung mit 3,2 Instrumenten kontrollierte
Benutzer können Mehrstufentemperaturanstiegkurve einstellen und Stadium im Temperaturbegrenzer entsprechend den Prozessanforderungen im Voraus halten und stellen Mehrstufendruckanstiegkurve und Druckerhaltungsplattform im Druckregler ein. Durch flockige anpassungsfähige PID-Regelung und -steuerung kann er garantieren, dass die Temperatur und der Druck vollständig im Vakuumnitrierungsofen entsprechend dem gesetzten Prozess durchgeführt und die Steuerung des ganzen Prozesses abschließt wird. Auf diese Art werden Arbeitskräfte gespart, wird der Einfluss des Handbetriebs auf Prozessqualität vermieden, und die Stabilität und die Reproduzierbarkeit der Prozessqualität werden erheblich verbessert.
Die folgende Zahl zeigt die Fieberkurve- und Druckkurve eines Prozesses, der in den Temperaturbegrenzer und in den Druckregler eingestellt werden kann.
computergesteuerte pulsierte Stromversorgung des Ion 3,3
Computergesteuerte pulsierte Ionenstromversorgung ist für Plasmaionennitrierungsofen weitverbreitet gewesen-.
Sein Wirt nimmt Konfigurations-Software programmierbaren Prüfers Mitsubishis chinesische industrielle und allgemeinen kommerziellen Rechners (oder industrieller Computer) und Steuer Magnetkardiogramme an. Sie hat 10 Abschnitte Temperaturanstieg und Isolierung PID-Steuerung, mit Instrumenttemperaturüberwachungsgenauigkeit von ± 1 ℃, 10 Abschnitten Druckanstieg und Haltsteuerung des Drucks und Druckregelgenauigkeit von ± 1pA.
Die angenehme Schnittstelle ermöglicht Ihnen, in einer entspannten Umwelt zu arbeiten. Die klare Fensterschnittstelle und -aufforderungen machen die Operation einfach und einfach. Die bequeme und flexible Programmierung erlaubt Ihnen, die Prozessparametereinstellungen in der Zeit entsprechend Ihrem Bedarf während der Verarbeitung zu justieren. Historische Prozessparameter können für zukünftige Inspektion und Anruf gespeichert werden.
Die tatsächlichen Temperatur- und Gasnitrierenofendruckdaten des ganzen Prozesses werden im Computer gespeichert. Nachdem man durch die Grafik-Software verarbeitet worden ist, werden sie auf dem Bildschirm in Form von Farbgrafikkurven angezeigt und können gedruckt werden und gespeichert werden, der von der großen Hilfe ist, zum des Prozesses zu analysieren und zu verbessern.
Das folgende ist die Fensterschnittstelle der historischen Kurve eines Gerätes in unserer Firma
Dieser Schirm kann die Kurve von historischen Rekorden, einschließlich Zielkurve und tatsächliche Kurve fragen.
Anmerkung: die rote durchgezogene Linie auf diesem Schirm ist die notierte tatsächliche Fieberkurve, und die blaue durchgezogene Linie ist die notierte tatsächliche Druckkurve.
Die computergesteuerte Impulsionennitrierungsausrüstung verbessert erheblich die Gasnitrierenprozessqualität und holt den Benutzern große Hilfe.
