Wondery-Vakuumwärmebehandlungs-Gasnitrieren-Ofen-Plasma Ion Nitriding Furnace
1. Allgemeine Einleitung

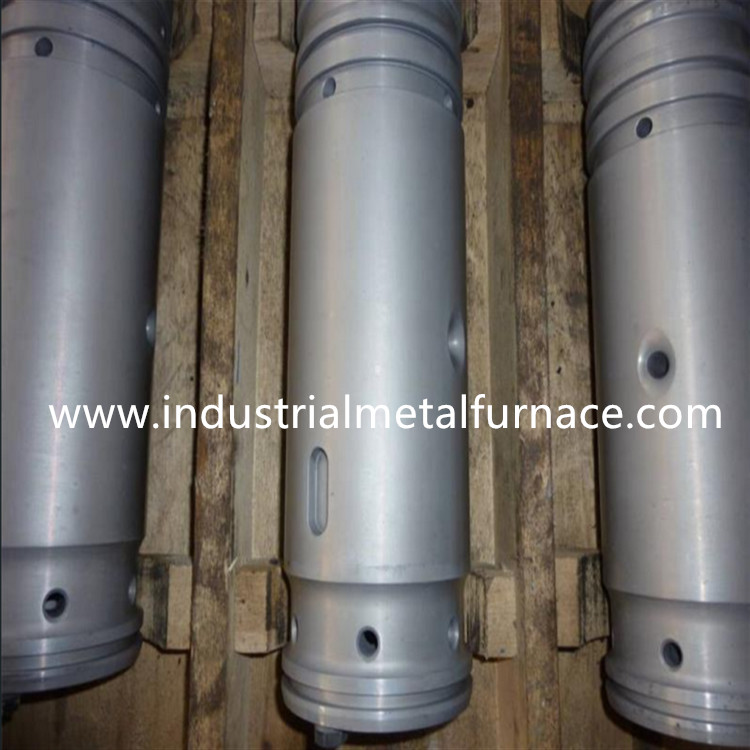

Der Plasmaionen-Nitrierungsofen wird hauptsächlich für Ionen-Nitrierung, chemische Wärmebehandlung des Ionen-nitrocarburizing (weiche Nitrierung) Plasmas von den mechanischen Teilen benutzt, um die Oberfläche von mechanischen Teilen zu ändern und die erforderlichen mechanischen und physikalisch-chemischen Eigenschaften zu erreichen. Der ganze Satz der Ausrüstung wird aus Ionenstromversorgung, automatisches Kontrollsystem, Vakuumofenkörper, Vakuumerwerbssystem, Temperaturmessung und Kontrollsystem und Gasversorgungssystem verfasst.
2. Technische hauptsächlichparameter der WDLC-150AZ Impulsionennitrierungsausrüstung
|
2,1 Ausgangsspannung: 0-900v ununterbrochen justierbar;
2,2 maximaler Durchschnittsleistungsstrom: 150A;
2,3 Spitzenstrom des Impulses: 300A
2,4 Impulsfrequenz: 1000Hz
2,5 Arbeitsgröße: φ1600×1200mm;
2,6 Betriebstemperatur: ≤ 650 ℃;
2,7 bewertete Last: 3000kg;
2,8 Grenzvakuum: ≤ 6.67pa;
Rate mit 2,9 Druckanstiegen: ≤ 0.13pa/min;
2,10 Vakuumpumpende Zeit zu 20Pa: ≤ 30min;
2,11 Bogen, der Zeit auslöscht: ≤ 15 μ s
2,12 Temperaturüberwachungsgenauigkeit: ± 1 ℃
2,13 Druckregelgenauigkeit: ± 1 PA;
2,14 automatisches prozesskontrolliertes.
|
3. Ausrüstungs-Eigenschaften
Unsere Firma hat viel Erfahrung in der Ionennitrierungsausrüstung und -technologie angesammelt und konzentriert auf die Zuverlässigkeit, die Stabilität und die Innovation der Ausrüstung. Die Ausrüstung hat hauptsächlich die folgenden technischen Eigenschaften:
3,1 wird der Vakuumgasnitrieren-Ofenkörper in der strengen Übereinstimmung mit dem Schweißverfahren hergestellt, um zu garantieren, dass alle Dichtflächen nicht verformt und die Hohlraumversiegelungsanforderungen für eine lange Zeit sicherstellen werden.
3,2 ist der Schutzabkürzungsstromkreis besonders entworfen, um die Ausrüstung und die Werkstücke im Ofen automatisch zu schützen, selbst wenn es einen Kurzschluss zwischen der Anode und der Kathode gibt.
3,3 der Thyristor der Gleichrichterschaltung, der Diode und DER IGBT-Komponenten des Impulserzeugungsstromkreises der Stromversorgung alle importierte Module annehmen, mit einfachem Stromkreis und zuverlässiger Qualität.
3,4 werden die Operationsknöpfe vor einander geschützt, damit die Ausrüstung nicht beschädigt wird, selbst wenn der Betreiber einen Fehler macht.
3,5 nimmt die Aktionssteuerung verfestigten Stromkreis an, der einfachen Stromkreis hat und erheblich die Zuverlässigkeit verbessert.

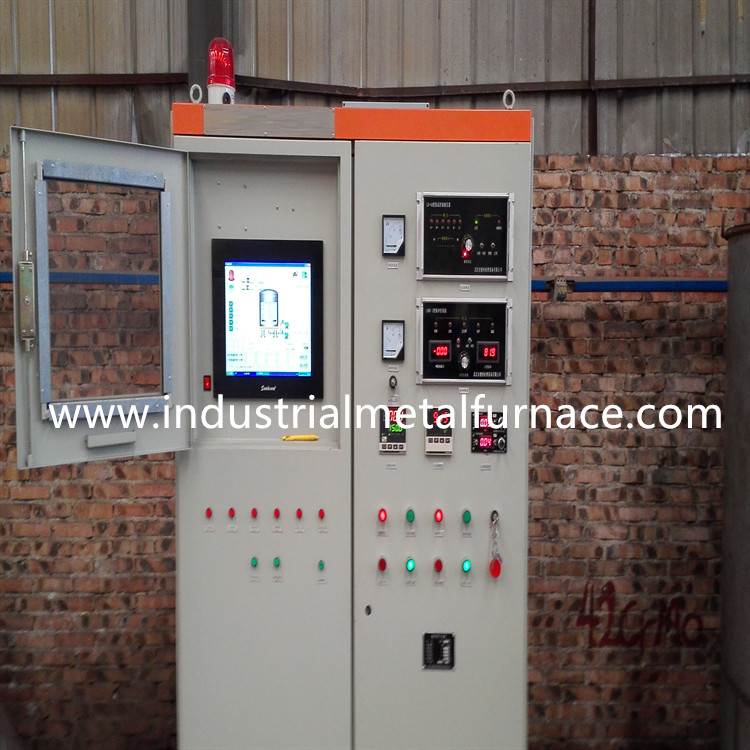

3,6 sind alle Operationen und Kontrollen der Input vom Computer und durch PLC abgeschlossen, um die Steuerung des Prozesses zu verwirklichen. Die Steuerung wird durch programmierbaren Prüfer Mitsubishis und HMI verwirklicht, und die ganze Prozesstemperatur und der Druck wird durch PLC gesteuert. Die Sachwortverzeichnisse des Systems sind, wie folgt:
3.6.1. Temperaturüberwachungsgenauigkeit ±1℃.
3.6.2. Druckregelgenauigkeit ±1Pa.
3.6.3. Der Nitrierungswärmebehandlungsofen verwendet HMI, um Prozessparameter einzustellen und den Nitrierungsprozeß in der Realzeit zu überwachen.
4. Anlagenkonfiguration
| Einzelteil |
Spezifikation |
Q'ty (Satz) |
| Impulsionenstromversorgung |
WDLC-150AZ |
1 |

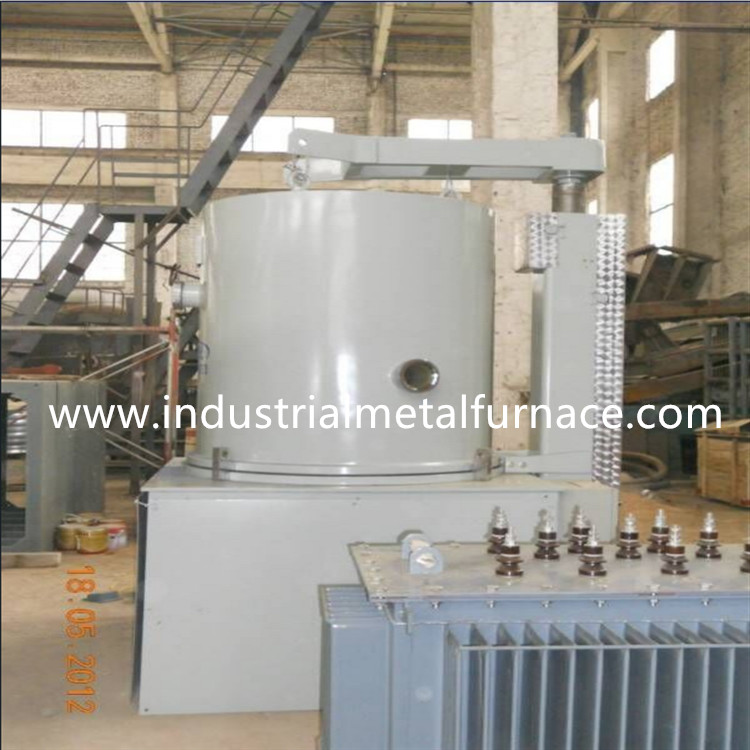

| Vakuumionennitrierungs-Ofenkörper |
Effektive Größe: φ1600×1200mm (H) |
1 |
| Vakuumpumpe |
2X-30 |
2 |
| Elektrisches Vakuumdrosselventil |
GID-65 (Ningbo) |
2 |
| Vakuummagnetventil |
DDC-JQ65 (Ningbo) |
2 |
| Massenstromprüfer |
D07 (Peking) |
2 |
| Filmabsolutdruck-Vakuummessgerät |
ZJ-1C CHENGDU |
1 |
| Druckregler |
Shimaden, Japan |
1 |
| Temperaturbegrenzer |
Shimaden, Japan |
1 |
| Stromrichtertransformator |
180KVA ölgeschützt (Wuhan) |
1 |
| PLC (programmierbarer Prüfer) |
FX-Reihe, Mitsubishi |
1 |
| Industrieller Steuerrechner |
15" Farbtouch Screen |
1 |
