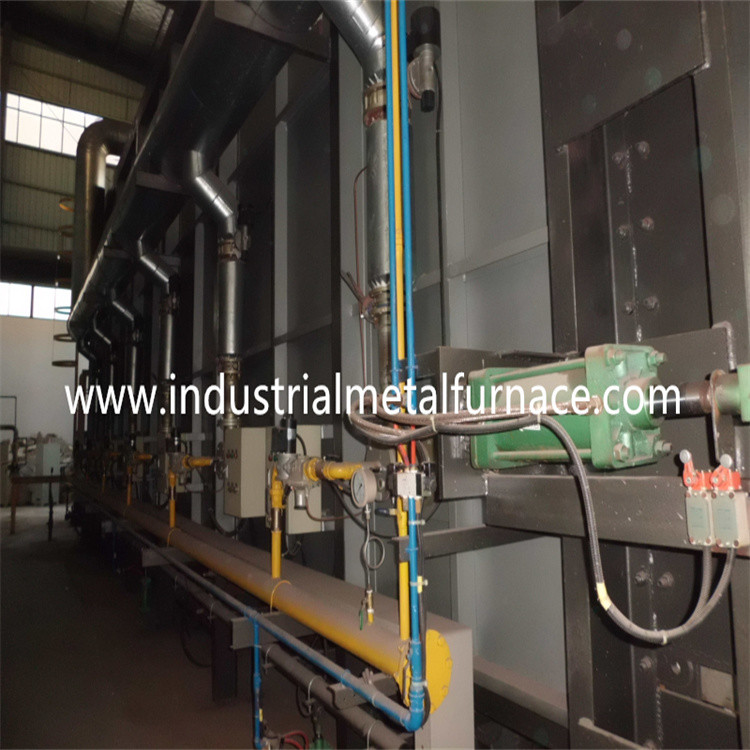

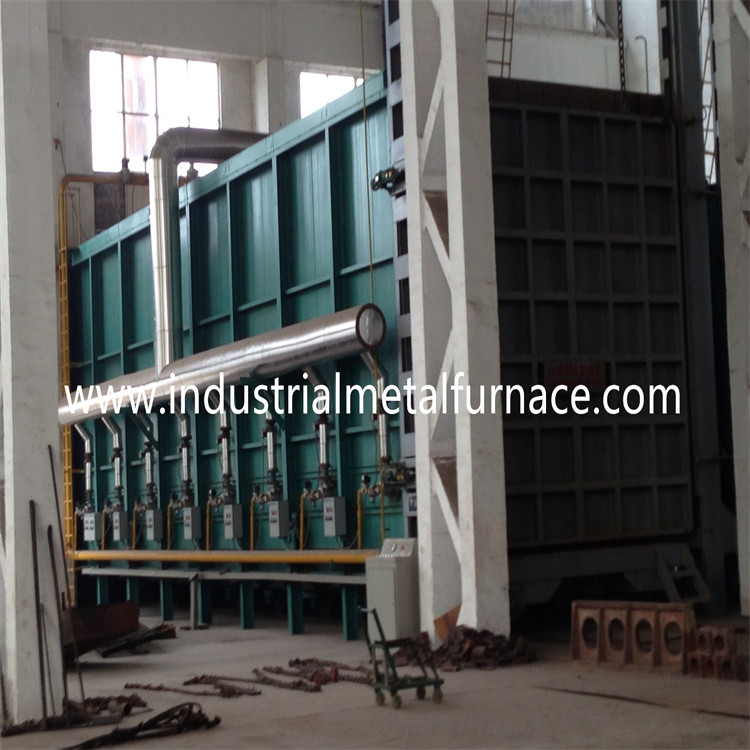

Untere Art des energiesparenden refraktären Erdgaswärmebehandlungsofen-Autos der Faser

1. Einleitung
Der untere Ofen des Erdgasautos wird hauptsächlich für das Löschen, Ausglühen, Altern und Wärmebehandlung von verschiedenen mechanischen Teilen wie Oberteilröstung, hohes Chrom, hohe Manganstahlcastings, duktiles Eisen, Rollen, Stahlbälle, 45 Stahl, Edelstahl, etc. benutzt.

Die Anforderung und der Verbrauch des Erdgases:

Heizwert der Gase: 8600kcal/m3;

Gasdruck vor Ofen: 0.02-0.07Mpa;

Brennergasverbrauch: 15m3/h;

Gasleitungsgesamtnachfrage: 18m3/h;

Luftverbrauch: 234m3/h;

Quantität und Modell des Brenners: 2pcs, AGS65HB, 90kw/h;

2. Konfiguration des elektrischen Kontrollsystems

Anmerkungen: Die oben genannte Konfiguration kann zu den Marken des gleichwertigen Niveaus geändert werden, ohne den Kunden wegen der Teilverfügbarkeit zu bemerken.


3. AnwendbareArbeitsbedingungendesErdgasofens

3,1 übersteigt die Höhe nicht 1000 Meter.

3,2 ist die umgebende Temperatur im Bereich von ℃ 5-40.

3,3 ist die relative Luftfeuchtigkeit des Monatsdurchschnitts im Gebrauchsbereich nicht größer als 90%.

3,4 gibt es keinen leitfähigen Staub, explosives Gas und Schadgas, die Metall und Isolierung ernsthaft herum schädigen können.

3,5 gibt es keine offensichtliche Erschütterung und Turbulenz.

4. Ofen Entwurfs-Standards bezogen sich

4,1" Prinzipien der technischen Leitung für rationalen Gebrauch von Hitze in den Unternehmen“, die in GB/T3486-93 vereinbart werden, sollte rational optimiert werden und verringertes Wärmeverlust.

4,2 Standard GB50211-2004 für Bau und Annahme der Industrieofen-Maurerarbeit-Technik.

4,3 GBJ87-85 „Geräusch-Standards für alle Arten Standorte in den Fabriken“.

4,4 erreicht Umweltverschmutzungs-Entladung Standard GB3095-1996.

4,5 wird die Temperatur der effektiven Heizzone des Ofens durch GB/T9452-2003 und die Temperatureinheitlichkeit is±10℃ gemessen.

4,6 ist das Energiekonsumptionsniveau bis zum Niveau ZBJG1004-87 des speziellen Ofens vereinbarte im Standard der Wärmebehandlungsofen-Energieverbrauchklassifikation.

4,7 Werkzeug die materiellen hauptsächlichstandards des Ofenkörpers: hitzebeständiger Stahl (GB/T8492-87), hitzebeständige Stahlplatte (GB4238-92), Lehmziegelstein (YB/T5106-1993), formloses feuerfestes Material (GB4513-84), Lehmfeuerfestes material und hohe Tonerde refraktäres castable (YB/T5083-1997);

4,8 Grundformen GB985-86 und Maße von manuellen Elektroschweißengelenken.

4,9 allgemeine Spezifikation JB/ZQ4000.3-86 für Schweißungen.

4,10 allgemeine technische Anforderungen GB/T5000.9-1998 für den Chip, der Teile verarbeitet;

4,11 GB/T1804-1992 „Toleranz der Form und der Position, allgemeine Toleranz, lineares Maß“.

4,12 GB1801-79 „Toleranz und Sitzgröße zu 500mm Loch, zum Wellentoleranzgurt und zur Zusammenarbeit“;

4,13 wird Nennmaß GB/T1801-1999 zu 500mm Priorität verwendet, um extreme Freigaben- und Grenzstörung zusammenzubringen.

4,14 GB8923-1998 „Korrosionsgrad und derusting Stahlsorteoberfläche vor Malerei“;

4,15 Symbol GB/T1182-96 und sein Standard;

4,16 allgemeine technische Bedingungen JB/T13384-21992 für das Verpacken;

4,17 Code GBJ55-1983 für Entwurf von elektrischen Installationen für die Industrie- und Zivilanlagen.

4,18 „elektrische Regeleinrichtung des elektrischen Niederspannungselektrogeräts Regeleinrichtung GB420-1984 Teils 1“.
