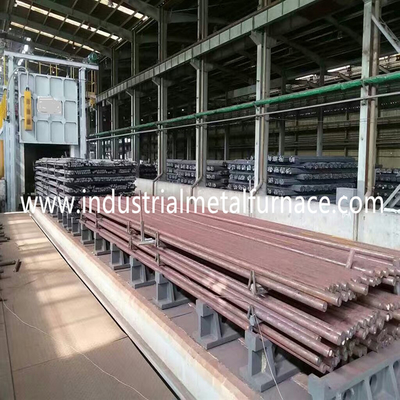

Ziegelsteinart Laufkatzenart Wärmebehandlungsofen des elektrischen Widerstands für Rohre

1. Ofenanwendung

Die Laufkatzenart Ofen des elektrischen Widerstands wird hauptsächlich für das Boronizing die Stahlrohre benutzt.

Der Blockwagenherdofen wird hauptsächlich vom Ofenoberteil, Futter, Ofentür, Ofentürhebevorrichtung und Türkompressionsmechanismus, Blockwagen, Blockwagenzugkraftmechanismus enthalten und versiegelt zwischen Ofenkörper und Blockwagen, Heizelement und örtlich festgelegtes Gerät und Temperaturüberwachungssystem.

2. Technische Spezifikation

2,1 Nennleistung: 530KW+5% (1-100%) justierbar;

2,2 Stromversorgung: 480V, 3P, 60Hz;

2,3 Nenntemperatur: 1050℃ (normale Betriebstemperatur: 850-1000℃);

Ofen-Temperaturanstieggeschwindigkeit mit 2,4 Nicht-Lasten: Stunden ≤2 zu 850℃;

2,5 Kontrollbereich: zusätzliche Temperaturmessung mit 3 Punkten von 6 zones+ für Temperaturaufnahme. Und mit einem Kanal 3 7-Zoll-Farbtouch Screen Recorder oder einen Papierrecorder mit 3 Kanälen für Realzeitdrucken und Aufnahme ausgerüstet.

2,6 effektive Arbeitsgröße: 12000×1800×1000mm (L×W×H);

2,7 Heizelementverbindung: Y;

2,8 Temperatureinheitlichkeit: ±10℃;

2,9 Temperaturmessungsgenauigkeit: ±1℃;

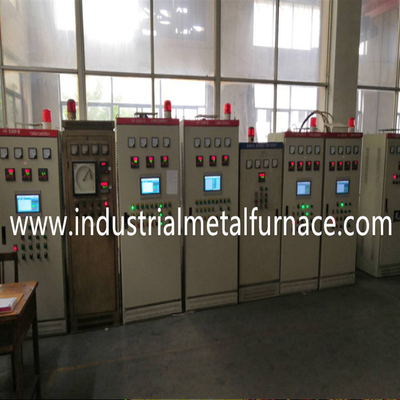

2,10 Temperaturüberwachungsmethode: Störungsbesuch, PID-Regler; Shimaden-Temperaturbegrenzer mit 485 Kommunikationsschnittstelle, 10,1-Zoll-Touch Screen. Der Touch Screen kann historische Daten für mehr als 1-jähriges, Speicher mehr als 10 Prozesse und andere Funktionen, mit Übertemperaturwarnung notieren.

Oberflächentemperaturanstieg mit 2,11 Öfen: <45℃;

2,12 Heizelement: 0Cr21AL6Nb (Streifen);

2,13 Blockwagenplanscheibe: Hitzebeständiger Stahl ZG30Cr24Ni7SiN, 30mm Stärke;

2,14 Ladenmethode: Produkt geladen auf dem Blockwagen und dann den Blockwagenbewegungen in den Ofen;

2,15 Ofenverkleidung: Hochtemperaturziegelstein-Maurerarbeitstruktur;

2,16 Belastbarkeit: 5 Tonne pro Reihe;

2,17 Gaseinlaß: Es gibt drei Rohr-Gasausgänge des Edelstahls DN100 auf die Oberseite des Ofens. Zu schließen ist einfach und bequem, am untereren Teil der Seite des Ofenkörpers manuell sich zu öffnen und.

2,18 Schutzgaseinlaß: Wegen des langen Ofenkörpers, werden vier Einlassrohre des Gases DN25 gleichmäßig am untereren Teil der Ofenseite vereinbart und ansammelten zum Haupteinlassrohr des gases DN40. Jedes Gasuntereinlassrohr und das GashauptleitungsEinlassrohr haben die manuellen Ventile, zum der Strömungsgeschwindigkeit zu steuern.

3. Componets-Ursprung
