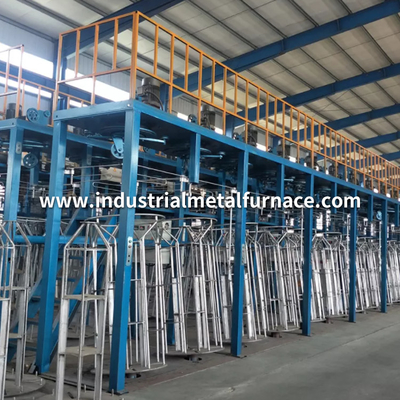

1.6mm bis 5.0mm Feuerverzinkungs-Prozesslinie hohe Köpfe des Kohlenstoff-Draht-28

1.6mm bis 5.0mm kohlenstoffarme hohe Kohlenstoff-Draht-Feuerverzinkungs-Prozesslinie

1. Anwendung

Diese Feuerverzinkungsprozessfertigungsstraße ist für Durchlaufglühen und Feuerverzinken des kohlenstoffarmen Stahldrahtes passend. Der Ansicht seiend, dass der Kunde einen Plan hat, zum des Drahtes des feuerverzinkten Stahls im späten Zeitpunkt zu produzieren, kann sie mit Führungsbadprozeß (der hohe Kohlenstoffdraht, der Behandlung patentiert) kompatibel auch sein, und es gibt keinen Bedarf, eine neue Fertigungsstraße zu errichten.

2. Technische Parameter des Hauptprozesses

2,1 Produktionsverfahrenfluß

A) Harte Art des kohlenstoffarmen Drahtes (850N/mm2): Abwickelen--- Entfettung ---Heißwasserreinigung---Trinkwasserreinigung---In Essig einlegen --- Wasserausspülen --- Schmelzen --- Trockner --- Feuerverzinken --- Abwischen des Abkühlens --- Drahtaufnehmen.

B), weiche Art des kohlenstoffarmen Drahtes (400N/mm2): Abwickelen--- In Essig einlegen --- Wasserausspülen --- Heißwasserreinigung --- Schmelzen--- Trockner ---on-line-Ausglühen--- Feuerverzinken --- Abwischen des Abkühlens --- Drahtaufnehmen.

C), Draht des unlegierten Hartstahls, der Behandlung patentiert: Abwickelen --- Heizung (im Glühofen) --- Führungsbad-Isothermallöschen --- Wasserkühlung --- In Essig einlegen --- Wasserreinigung --- Schmelzen --- Trockner --- Feuerverzinken --- Abwischen des Abkühlens --- Drahtaufnehmen.

Spezifikation mit 2,2 Drähten: ¢1.60---5.00mm

2,3 Spurnummer und Ertrag

Entsprechend den Anforderungen des Kunden ist die Jahresleistung 8000 Tonnen, und die Stundenleistung ist ungefähr 1500 Kilogramm, das auf ¢2.40mm basiert. Die Geschwindigkeit ist 20m/min und der Kunde benötigt 28 Köpfe für diese Feuerverzinkungsausrüstung.

Brennstoff 2,4: elektrisch und Gas kombiniert;

2,5 Zinkschichtgewicht: 80--350 g-/m²;

3. Versorgungs-Bereich

4. Beschreibung zu jeder Einheit

abwickelender Stand 4,1

Drehender abwickelender Stand: 28 PC;

on-line-Glühofen des Drahtes 4,2

4,3 Führungsbad, das Isothermalwärmebehandlung patentiert

Führungsbad-Behältergröße (L, W, H): 10000*1400*500mm

Brennstoff: Erdgas;

Temperaturüberwachungsstrecke: 450-500℃;

Kühlverfahren: Wasserkühlung und Luftkühlung.

4,4 In Essig einlegen und Wasserreinigung, 1 Satz;

4,5 schmelzender Behälter, 1 Satz;

Gesamtausmasse: 3500 * 1400 * 500mm (L, W, H);

Material: Edelstahl

Heizungsmodus: Abwärme des Kamins und zusätzliche elektrische Heizung, mit Steuerung der Heizkraft 30kW.

4,6 Trockenofen

Größe: 8000*1500 (L, W);

Heizmethode: Kamin wast Hitze;

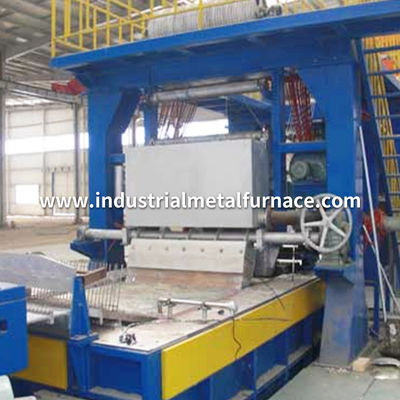

Zink-Galvanisierungsofen mit 4,7 Gasen

·Zahl von Köpfen: 28 Stücke;

·Drahtabstand: 40mm;

·Externe Heizung;

·Jahresarbeitszeit: 7500h;

·Temperaturüberwachungsstrecke der Feuerverzinkenbad-Zinkflüssigkeit: 440 ℃~ 460 ℃ justierbar;

·Verzinken Sie Temperaturüberwachungsgenauigkeit: ± 2 ℃;

·Zinkschicht-Stärkestrecke: 100g~250g/㎡;

·Ofenstruktur: der Kessel des Zinks XG08 wird 50mm von der starken Platte legierten Stahls gemacht, gedrückt und geschweißt.

·Verzinken Sie effektive Größe des Ofens: 6000 * 1400 * 900mm (L*W*D).

· Zinkkapazität über 48t

· Heizungstemperaturüberwachung: inszenierte proportionale Steuerverbrennung;

Die Presswalze ist spezielle keramische örtlich festgelegte Art, und sie soll einmal jährlich ersetzt werden.

·Der Führung Modus und Abkühlen heraus: Vertikales führendes Heraus wird angenommen. Kohlenstoffarmer Stahldraht wird mit Asbestblock abgewischt, und Draht des unlegierten Hartstahls wird mit Chips charcoal+asbestos fiber+graphite abgewischt. Der Kühlbetrieb ist Wasserkühlung.

Aufnehmen mit 4,9 Drähten

Die Feuerverzinkungsausrüstung wird mit 600 ausgerüstet, die Pflaume umgedrehte Aufnahme wird angenommen blühen, ist die Energie des einzelnen Hauptzugkraftmotors 4,0 Kilowatt, und die Geschwindigkeit wird durch Frequenzumsetzung justiert.
