8000 Ton Per Year Linie Zink-Kessel der Feuerverzinkungs-verfahrenstechnischen Anlage für kohlenstoffarmen Draht

8000 der Zink-Kessel-Feuerverzinkungs-verfahrenstechnischen Anlage Ton Per Years XG08 Linie für kohlenstoffarmen Draht

1. Anwendung

Diese Feuerverzinkungsfertigungsstraße ist für Durchlaufglühen und Feuerverzinken des kohlenstoffarmen Stahldrahtes passend. Der Ansicht seiend, dass der Kunde einen Plan hat, zum des Drahtes des feuerverzinkten Stahls im späten Zeitpunkt zu produzieren, kann sie mit Produktion kompatibel auch sein, und es gibt keinen Bedarf, eine neue Fertigungsstraße zu errichten.

2. Technische Parameter des Hauptprozesses

2,1 Produktionsverfahrenfluß

A) Kohlenstoffarmer Drahtfeuerverzinkungsprozeß: Abwickelen--- Ausglühen --- Hautknacken --- In Essig einlegen --- Wasserausspülen --- Heißwasserreinigung --- Schmelzen--- Trockner --- Feuerverzinken --- Abwischen des Abkühlens --- Drahtaufnehmen.

Spezifikation mit 2,2 Drähten: ¢1.60---5.00mm

2,3 Spurnummer und Ertrag

Entsprechend den Anforderungen des Kunden ist die Jahresleistung 8000 Tonnen, und die Stundenleistung ist ungefähr 1500 Kilogramm, das auf ¢2.40mm basiert. Die Geschwindigkeit ist 20m/min und der Kunde benötigt 28 Köpfe.

Brennstoff 2,4: elektrisch und Gas kombiniert;

2,5 Zinkschichtgewicht: 80--350 g-/m²;

3. Versorgungs-Bereich

4. Beschreibung zu jeder Einheit

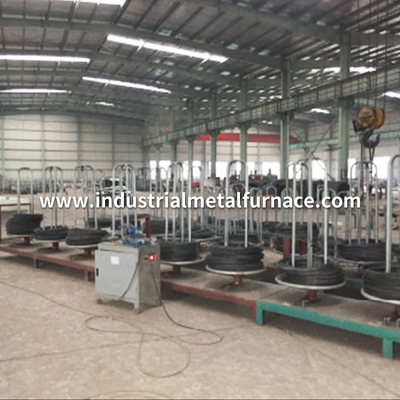

abwickelender Stand 4,1

Drehender abwickelender Stand: 28 PC;

4,2 DrahtGlühofen

·Der on-line-Glühofen ist 25m, die lang sind, 2.0m, die insgesamt breit sind und breites 1.40m, das aus mehrfachen Abschnitten verfasst wird.

·Jedes Ofenrohr ist ließ durch mit einem Draht, 28 Drähte insgesamt.

·Brennstoff: Erdgas

·Temperaturüberwachungsgenauigkeit: ± 5 ℃

·Temperaturüberwachungsstrecke des Ofens: 600-1000℃, justierbar.

·Die Gesamtanzahl von Köpfen ist 28 Stücke. Die Ofensohle wird durch Rohrrahmen gestützt.

·Helle feuerbeständige und Wärmedämmungsmaterialien werden benutzt, und die Oberfläche wird durch Stahlkonstruktion, mit guter Wärmedämmungsleistung geschlossen.

·20 Brenner werden auf der Seite vereinbart, und die Verbrennungssteuerofentemperatur wird in vier Abschnitten im Anteil justiert.

4,3 Abkühlen und Skala, die, 1 eingestellt entfernt

Nachdem der Stahldraht vom Ofen während eines Zeitraums der Luftkühlung entladen ist, wird er mechanisch gelöst und höchst vom Oxid werden die Skalen im Warmwasserspeicher gesprengt.

4,4 In Essig einlegen und Wasserreinigung, 1 Satz

schmelzender Behälter 4,5

Gesamtausmasse: 3500 * 1400 * 500mm (L, W, H);

Material: Edelstahl

Heizungsmodus: Abwärme des Kamins und zusätzliche elektrische Heizung, mit Steuerung der Heizkraft 30kW.

4,6 Trockenofen

Größe: 8000*1500 (L, W);

Heizmethode: Kamin wast Hitze;

Zink-Galvanisierungsofen mit 4,7 Gasen

Zahl von Köpfen: 28 Stücke;

Drahtabstand: 40mm;

Externe Heizung;

Jahresarbeitszeit: 7500h;

Temperaturüberwachungsstrecke der Feuerverzinkenzinkflüssigkeit: 440 ℃~ 460 ℃ justierbar;

Verzinken Sie Temperaturüberwachungsgenauigkeit: ± 2 ℃;

Zinkschicht-Stärkestrecke: 100g~250g/㎡;

Ofenstruktur: der Zinkkessel wird 50mm von der starken Platte legierten Stahls gemacht, gedrückt und geschweißt.

Verzinken Sie effektive Größe des Ofens: 6000 * 1400 * 900mm (L*W*D).

Zinkkapazität über 48t

Heizungstemperaturüberwachung: inszenierte proportionale Steuerverbrennung;

Die Presswalze ist spezielle keramische örtlich festgelegte Art, und sie soll einmal jährlich ersetzt werden.

Der Führung Modus und Abkühlen heraus: Vertikales führendes Heraus wird angenommen. Kohlenstoffarmer Stahldraht wird mit Asbestblock abgewischt, und Draht des unlegierten Hartstahls wird mit Chips charcoal+asbestos fiber+graphite abgewischt. Der Kühlbetrieb ist Wasserkühlung.

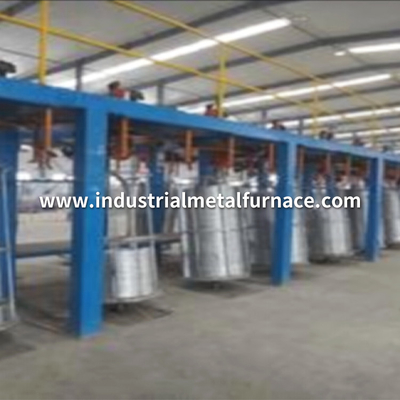

Aufnehmen mit 4,9 Drähten

Die Zink-Galvanikanlage des heißen Bades wird mit 600 ausgerüstet, die Pflaume umgedrehte Aufnahme wird angenommen blühen, ist die Energie des einzelnen Hauptzugkraftmotors 4,0 Kilowatt, und die Geschwindigkeit wird durch Frequenzumsetzung justiert.
