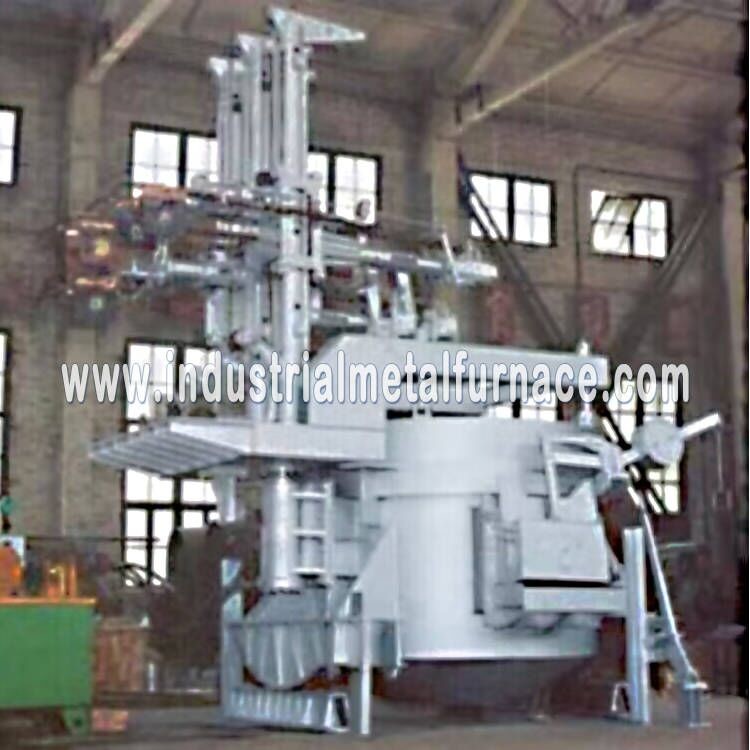

Schmelzofen des Elektrolichtbogenofen-2000kg für Quarzsand, Edelmetall
1. Überblick
Der Elektrolichtbogenofen nimmt gewöhnliche Energie, Spitzenladen mit dem Abschrauben der Ofenabdeckung an, und
klopfender Kanal, zum des Stahls zu klopfen. Die Struktur nimmt die halb-hydraulische und Ofenabdeckung an, die Art abschraubt.
Der Grube-artige Plan kann die Anforderungen für die Höhe des Fabrikgebäudes verringern.
2. Hauptmerkmale des Elektrolichtbogenofens
Dieser Elektrolichtbogenofen für Stahlerzeugung nimmt grundlegende Ofenverkleidung oder säurehaltige Ofenverkleidung für schmelzende Oxide an,
Edelmetallbereicherung und andere Vielzahl.
Diese Elektrolichtbogenofenausrüstung hat die folgenden Hauptmerkmale:
▲Die Elektrolichtbogenofenausrüstung wird mit dem Abschrauben der Ofenabdeckung, Höchstladen, halb-hydraulischer Mechanismus eingestellt,
durch die klopfende Rutsche und Installation in der Grube klopfen.
▲Unter Verwendung der Art leitfähiger Querarm des kupfernen Rohrs.
▲Wassergekühlte Kabel des großen Querschnitts des Gebrauches.
▲Nehmen Sie integrale Ofenoberteilstruktur an.
▲Die Unterseite des Elektrolichtbogenofens nimmt eine tellerförmige Struktur an, die die Zuverlässigkeit der Ausrüstung verbessert
und dehnt die Nutzungsdauer aus.
▲Die Ofenabdeckungsrotation nimmt die große Drehscheibentechnologie an, die die Verschiebung von verringert
wassergekühltes Kabel, verringert den Widerstand, verringert den elektrischen Verlust, verringert die Leistungsaufnahme und
verringert das besetzte Gebiet.
▲Der höchstentwickelte PLC-Elektrodenregler wird benutzt, um die Genauigkeit und die Zuverlässigkeit der Elektrode sicherzustellen
System in größtem Maße.
▲Der anhebende Stromkreis der Elektrode wird, um zu verhindern ausgerüstet, dass die Elektrode und die leistungsfähige Operation sicherzustellen bricht
vom Ofen.
▲Die Spannungsregulierungsmethode des Transformators ist elektrische NullastSpannungsregulierung.
▲Sekundärwicklung: Kompression des Transformatorkörpers: Spulenkompression nimmt speziellen Frühlingsölzylinder an
Drucknägel, alle Spulen werden als Ganzes und vakuumgetrocknet zusammengebaut.
▲Der Transformator kann durch 20% für eine lange Zeit überbelastet werden und hat die genügende mechanische Festigkeit, zum das sicherzustellen
es kann häufigen Kurzschlussauswirkungen widerstehen.
▲Der Transformator ist von der Zwangsmethode der Wasserkühlung verteilendes des öls (OFWF) und nimmt ein störungsfreies Zwangsölverteilen an
Wasserspender.
▲Transformatormittellagen werden von den hochwertigen Produkten hergestellt.
▲Transformatoröl nimmt Öl 25# an.
▲Der Transformator wird mit schwerem Gas, helles Gas und Druck Releaserschutzfunktionen und die Auflast ausgerüstet
Schalter wird mit schweren Gasschutzfunktionen ausgerüstet.
4. Technische hauptsächlichparameter
| NEIN. |
Einzelteil |
Einheit |
Wert |
Anmerkung |
| 1 |
Elektrolichtbogenofennennkapazität |
T |
2 |
|
| 2 |
Shell-Durchmesser |
Millimeter |
Φ2200 |
Klopfende Rutsche |
| 3 |
Hubhöhe der Ofenabdeckung |
Millimeter |
200 |
|
| Ofenabdeckung schrauben Winkel ab |
° |
~83 |
|
| Ofenabdeckungsaufzug und -rotation |
|
|
Hydraulisches Fahren |
| 4 |
Graphitelektrodendurchmesser |
Millimeter |
200 |
|
| Elektrodenpfosten-Mitteldurchmesser |
Millimeter |
620 |
|
| Anhebender Anschlag der Elektrode |
Millimeter |
1100 |
|
| Auf-/Ab-Höchstgeschwindigkeit der Elektrode |
m/min |
3/2.5 |
|
| Steuermethode |
|
|
Zahntrieb-Gestell-Antrieb |
| Elektrodenarmform |
|
|
Art leitfähiger Querarm des kupfernen Rohrs |
| 5 |
Klopfender Winkel |
° |
45 |
Maximum |
| Schlackenneigung |
° |
15 |
Maximum |
| 6 |
Elektroofentransformatornennkapazität |
KVA |
1250 |
Kann durch 20% überbelastet werden |
| Primärspannung |
KV |
10/6.3 |
|
| Kein Abkürzungsdruck |
V |
210-104 |
5- elektrische Spannungsregulierung der waagerecht ausgerichteten Nichterregung |
| Sekundärstrom |
|
4000 |
|
| Abkühlende Form des Transformators |
|
|
Starke Wasserkühlung verteilendes des Öls |
| |
|
|
|
| 7 |
Hydrauliksystemfunktionsdruck |
MPa |
6 |
|
| Funktionsmedium |
|
|
Haltbares Hydrauliköl |
| 8 |
Kühlwassersystem |
|
|
Brauchwasser (einschließlich Kühlwasser des Transformators) |
| Einlassdruck |
MPa |
>0.3 |
|
| EinlassWassertemperatur |
℃ |
≤32 |
|
| Wassertemperatur |
℃ |
<50 |
|
| Kühlwasserverbrauch |
m3 /h |
~20 |
|
EAF-1.5T Elektrolichtbogenofen Versorgungs-Bereich
| Nein. |
Einzelteil |
Inhalt und Bereich |
Q'ty |
| 1 |
Mechanisches Teil |
|
|
| 1,1 |
Ofenkörper (φ2200) |
Ofenoberteil, klopfende Rutsche, Ofentürmechanismus, etc. |
1 Satz |
| 1,2 |
Wassergekühlte OfenBlende |
Wassergekühlter Ofenring, etc. |
1 Satz |
| 1,3 |
Elektrodenhebevorrichtung |
Drei Sätze Spalten, Führerradgerät und isolierende Teile, Gang-Gestellreduzierer |
1 Satz |
| 1,4 |
Anhebende Abdeckung und
Drehmechanismus
|
Drehender Rahmen der Ofenabdeckung, drehender Mechanismus der Ofenabdeckung, Ofenabdeckungshebevorrichtung |
1 Satz |
| Ofenabdeckungsdrehherumdrehenlager |
1 Satz |
| 1,5 |
Ofenkippeinrichtung |
Kippen Wiege, horizontale Unterstützung, Plattform kippend, Ofenabdeckungsrotation und schrauben Unterstützung ab |
1 Satz |
| 1,6 |
Kühlsystem |
Wasserverteiler, Rückholbehälter, Rohrleitungsventile und in Verbindung stehende Instrumente |
1 Satz |
| 2 |
Hohes gegenwärtiges Teil |
|
|
| 2,1 |
Leitfähiger Querarm |
Leitfähige Art leitfähiger Querarm des kupfernen Rohrs 3 Stücke, Klammern, Einsatzringe, etc. |
1 Satz |
| 2,2 |
Kurzes Netzwerk-System |
Flexible Kompensatoren, leitfähige Kupferrohre, Kabelgelenke, Klammern und Befestiger, isolierende Teile, etc. |
1 Satz |
| |
|
Stromwandler |
3 PC |
| 2,3 |
Wassergekühltes Kabel |
Wassergekühltes Kabel des großen Querschnitts |
1 Satz |
| 3 |
Hydrauliksystem |
|
|
| 3,1 |
Hydraulische Station |
Öltank, Hochdruckölfilter, integrierter Ventilblock, abkühlendes Gerät, Akkumulator |
1 Satz |
| 3,2 |
Hydrozylinder |
Kippen des Zylinders |
1 |
| Elektrodenpresszylinder |
3 |
| Ofenabdeckung, die Drehzylinder anhebt |
1 |
| 4 |
Elektrische Teile |
|
|
| 4,1 |
Ofen-Transformator |
HSSP-1250KVA, Transformatorzusätze und Ölwasserkühlvorrichtung |
1 Satz |
| 4,2 |
Hochdrucksystem |
Schaltschrank des Vakuum 10KV (6KV) |
1 Satz |
| 4,3 |
Elektrisches Steuerschwachstromgrundlage und automatisches Kontrollsystem |
Schwachstromnetzverteilerschrank, elektrischer Schaltschrank, PLC-Einsatzschwerpunkttabelle und Feldoperationskasten |
1 Satz |
