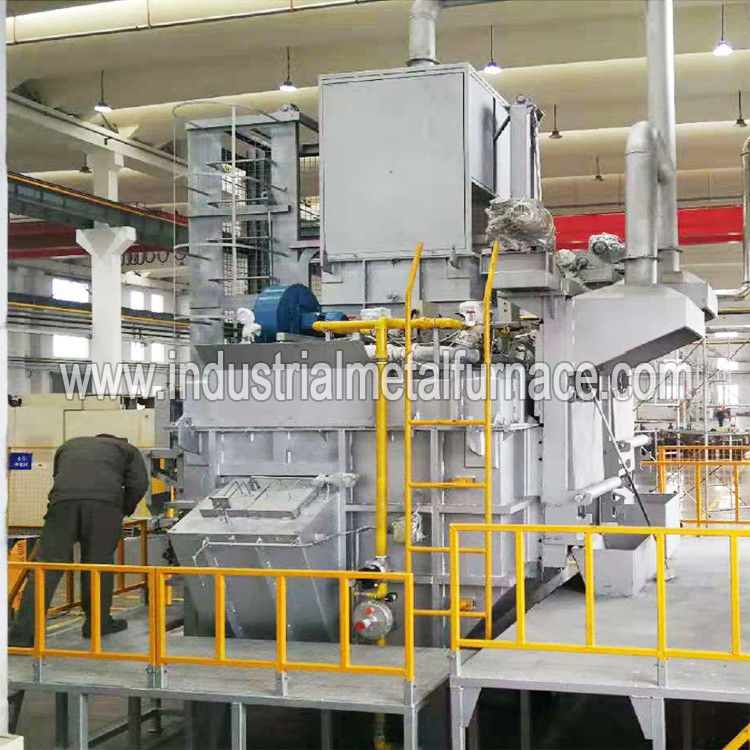

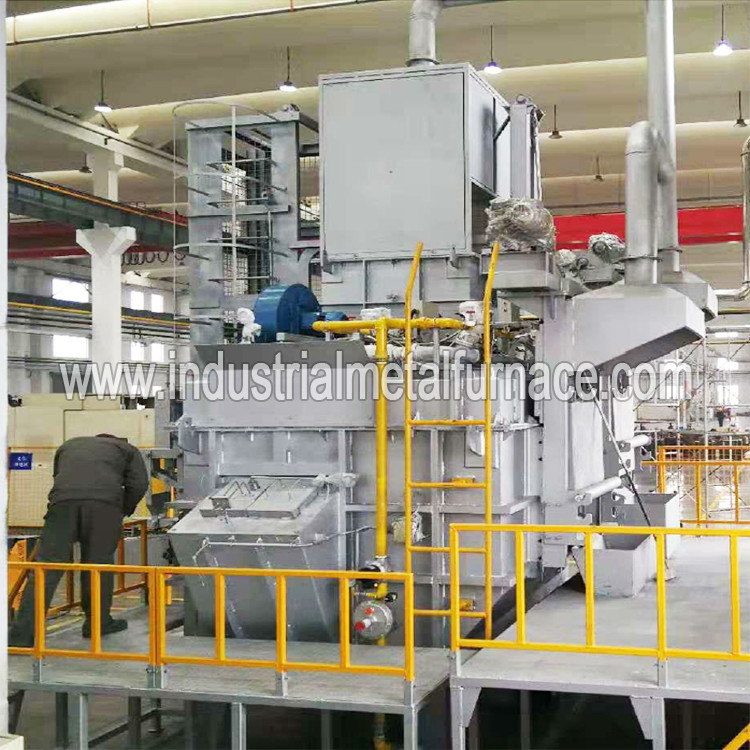

industrielle Aluminiumgasbeheiztschmelzofen 250kg/H Cntinuous, Aluminiumschrott-Schmelzofen
1. Allgemeine Einleitung
Die Aluminiumlegierungsreverberatory Aluminiumschmelzofen haben eine Kompaktbauweise für das Schmelzen und Hitzebewahrungsfunktion.
Das schmelzende Pool wird durch einst Formungsnichtstockaluminium-Gießmaterial gebildet, das die Eigenschaft von hochfestem hat, einfach
zum Säubern und zur langen Nutzungsdauer. Der Ofen setzt berühmte Brennermarke, die automatische Zündung hat, Temperaturüberwachung ein
und über Temperaturwarnungsgeräten.
2. Technische Parameter
|
2,1 Modell: WDL-RJL-2500;
2,2 Ofenkapazität: 6000kg;
2,3 schmelzende Rate: 2500kg/hour (an der ununterbrochenen Arbeitsmethode);
2,4 flüssige Aluminiumtemperatur: 720℃;
Genauigkeit mit 2,5 Temperaturüberwachungen: ±10℃;
2,6 Brennstoff: Erdgas, Gasdruck des Wertes 8600Kcal/M3: 5-8KPa (50-80mbar);
Stromversorgung 2,7: 380V 50HZ 17.5KW;
Druckluft 2,8: 0.5-0.7Mpa 1.5m3/h (mit Trockner- und Ölwassertrennung)
2,9 flüssige Ausgangaluminiumhöhe: 1650mm;
Methode mit 2,10 Ausgängen: pneumatische Stopperart Ausgang;
2,11 Gasverbrauch: 1) weniger als 65N3/ton Aluminium (folgende Bedingungen sollten getroffen werden: der Inhalt des Schrottes im zurückgebrachten Material ist kleiner als 5%, besonders wenn es keinen leicht oxidierten Schrott gibt; das Verhältnis des geschmolzenen Materials ist 50% für das zurückgebrachte Material (Dichte 400-500kg/M3) und 50% für den Barren; die Temperatur der flüssigen Aluminiumflüssigkeit, nachdem sie geschmolzen ist, ist 750°C.)
2) Kleiner als 58M3/ton Aluminium (Dauerbetrieb, kein öliges und wässriges Material, keine Aluminiumschrotte, 30% von Aluminiumschrottschmelzofenmaterial (Dichte 400-500kg/M3), 70% des Aluminiumbarrens; flüssige flüssige Aluminiumtemperatur, an basiert 720℃)
3) Kleiner als Aluminium 55M3/ton (100% für Barren im Dauerbetrieb; flüssige Aluminiumtemperatur nachdem dem Schmelzen basiert auf 720°C.)
zeit Berechnungszeit wird festgesetzt, nachdem das Material herein gesetzt ist, und der Rohstoff des Input pro Stunde ist größer als oder Gleichgestelltes zum schmelzenden Volumen pro Stunde. Wenn die flüssige Aluminiumtemperatur erreicht wird und die Aluminiumflüssigkeit entladen wird, erreicht der Wasserertrag die schmelzende Leistungsfähigkeit, die durch die Ausrüstung spezifiziert wird, und die minimalen 3 Stunden ist ein statistischer Zyklus, nehmen den Durchschnittswert als der EinheitsEnergieverbrauchstandard.
2,12 Aluminiumbarren: R14 oder ADC12, Durchschnittsgewicht: 8kg oder weniger;
2,13 maximale flüssige Aluminiumtemperatur: 750°C;
schmelzende füllende Rate der Kammer 2,13: 50% (rangieren Sie mateiral gelöst aus);
2,14 maximale Größe des aufbereiteten Materials: muss als die inneren Maße des materiellen Wagens kleiner sein;
Anmerkung: Die oben genannten Parameter müssen die folgenden Bedingungen treffen:
A) Die Aluminiumschmelzofen sollten in einem stabilen Zustand des Dauerbetriebs mehr als 6 Stunden lang sein.
B) Der durchschnittliche Kraftstoffverbrauch von 3 Stunden im ununterbrochenen Schmelzen ist der berechnete Wert.
C) Der tatsächliche Heizwert des Brennstoffs ist 8600Kcal/NM3.
D) Die industriellen Metallschmelzofen und die Begleitenausrüstung sind- im Normalbetrieb.
E) Der Energieverbrauch von Entgasung, von Schlackenabbau und von Haltezeit ist nicht in der Energieverbrauchstrecke eingeschlossen.
|
3. Verbrennungssystem
3,1 besteht das Verbrennungssystem aus einem Fan, Drosselventil, Kugelventil, Druckschalter, Manometer, Magnetventil,
UVentdeckung, Metallschlauch und Brenner. Der schmelzende Kammerbrenner ist von einer langen Flammenart und vom haltenen Kammerbrenner
ist von einer flachen Flammenart.
3,2 wird das Verbrennungssystem mit verschiedenen Entdeckungen gegründet, um den Normalbetrieb der Ausrüstung sicherzustellen: A., UVentdeckung,
zu ermitteln, ob die Brennerzündung erfolgreich ist; B., Füllstandentdeckung, wenn die Aluminiumflüssigkeit innerhalb der Ofenreichweiten
eine hohe Stufe, der Brenner läuft an verringerter Energie; Entdeckung C. Pressure, wenn der Druck im friedlichen System anormal ist,
die Systemfragen eine Warnung.
4. Automatische Temperaturüberwachungssysteme
Die Gasmetallschmelzofen setzen eine Kombination einiger elektrischer Komponenten zur Steuerung von ein
Temperaturgegenstände, die sichere und zuverlässige Operation der kontrollierten Ausrüstung so sicherstellend. Die Hauptfunktionen
vom elektrischen Kontrollsystem seien Sie: Regler, Sensor, Übermittler, Auslöser (abschließendes Stellglied),
Input/Output Schnittstelle (Input-/Outputschnittstelle)
und andere Komponenten der Regelung.
Nichtlineare und zeit-unterschiedliche Temperaturüberwachung, schnelle Antwortzeit und hohe Genauigkeit. Kontrollsystemstabilität
und Anpassungsfähigkeit.
Der programmierbarer Prüfer PLC der Aluminiumschrottschmelzofen wirkt auf das HMI für interne Durchführung von ein
logische Verknüpfungen, aufeinander folgend
Kontrollfunktionen und Analogergebnise, eine ideale Lösung für einfache Steuerung der Ofentemperatur bereitstellend.
4,1 starke Klimatoleranz
Basiert auf seiner starken Toleranz zu den Umweltbedingungen, ist das Schutzniveau, einschließlich den Betrieb hoch
Temperatur und Lagertemperatur ist breiter.
starke Funktion 4,2: Archivierungsfunktion der Touch Screen Stützdaten und der Warnungsaufzeichnung, starke intelligente Temperatur
Managementtendenz-Anzeigenfunktion, dort sind starke und reiche Kommunikationsfähigkeiten, integriertes Ethernet
Kommunikationsschnittstelle, USB-Port, RS-485 Kommunikationsschnittstelle, zusätzliche serielle Schnittstelle (Signal des SB RS232/485
Brett), EM-Expansionsmodul. modbus Sklaven-Protokollbefehl. Mikro-Sd-Einbauschlitz, CPU-Sensor-Energieanschluß.
5. Hauptbauteilübersicht von Aluminiumschmelzofen
|
Nein.
|
Name
|
Modell
|
Quantität |
| 1 |
Plc-Prüfer (Siemens) |
S7-200 SMART CPU SR60 |
1 |
| 2 |
Analogeingabemodul PLC |
S7-200 SMART EM AT04 |
1 |
| 3 |
Analoges Ausgabemodul PLC |
S7-200 SMART EM AQ02 |
1 |
| 4 |
Touch Screen (Siemens) |
SMART-IE 1000 |
1 |
| 5 |
Miniaturleistungsschalter
Schneider
|
IC652P C10A |
1 |
| 6 |
Motorschutzschalter Schneider |
GV2-ME12C |
1 |
| 7 |
Wechselstrom-Kontaktgeber Schneider |
LC1D12M7C |
1 |
| 8 |
Zwischenrelais Schneider |
RXM2LB2P7 |
5 |
| 9 |
Drucktastenschalter Schneider |
XB5AW33BIC |
2 |
| 10 |
Notaus-Schalter Schneider |
XB5ASS542C |
1 |
| 11 |
Signal-Lichter Schneider |
XB2-BVM3LC |
3 |
| 12 |
Photoelektrische Sensoren OMRON |
E3Z-T61 2M |
2 |
| 13 |
Hochleistungsverbindungsstück |
HDH024-01 |
2 |
| 14 |
Flammenmelder (Ionenentdeckungsstange) |
M14 |
1 |
| 15 |
Zündungs-Steuereinheit (Honeywell) |
TBC2800/A10000 |
2 |
| 16 |
Zündtrafo (Zhe I) |
BGY004-8/GS25P 220V |
2 |
| 17 |
Magnetschalter |
CS1-U |
1 |
| 18 |
Proportionaler Bewegungsauslöser (Honeywell) |
M7284A1004
(Wechselstrom 220V 7284)
|
2 |
| 19 |
Gaszündung und VerbrennungsMagnetventil (Japan CKD) |
AB4103-07 (WECHSELSTROM 220V) |
2 |
|
20
|
Verbrennungs-Magnetventil des Gases schmelzendes (Honeywell) |
DN80 (WECHSELSTROM 220V) |
2
|
|
21
|
Gas-Griff-Brand-Magnetventil (Honeywell) |
DN40 (WECHSELSTROM 220V) |
1
|
| 22 |
Flammenmelder FIREYE |
UV1AL-6 |
|
| 23 |
Druckminderventil
Italien Fite
|
DN65 |
1 |
| 24 |
Manuelles Drosselventil
Bestes
|
(Faden DN80 mit Skala) |
1 |
| 25 |
Gas-Hauptabsperrventil (Honeywell) |
DN80 (WECHSELSTROM 220V) |
1 |
| 26 |
Gasdruckschalter (Mist) |
A2210 (niedriger Druckalarm) |
1 |
| 27 |
Gasdruckschalter (Mist) |
A2310 (Hochspannungswarnung) |
1 |
| 28 |
Luftdruckschalter (Mist) |
A2310 (niedriger Druckalarm) |
1 |
|
29
|
Materielles Entdeckungsgerät im Ofenturm (Omron-System) |
E3JK-5M (220V) |
1
|
|
30
|
Loungefüllstand-Entdeckungsgerät (Omron-System) |
61F-GP-N |
1
|
| 31 |
Ofendeckelzylinder (Taiwan Airtac) |
SC125X800STCM1 |
1 |
| 32 |
Ablassöffnungsluftzylinder (Taiwan Yadec) |
SC80×200-CA-CB |
1 |
| 33 |
Niederspannungskomponenten |
OMRON, Schneider, usw. |
|
Anmerkungen: Die Komponenten brennen für die Komponenten der Aluminiumwerfenöfen ein
zu den gleichwertigen geändert werden, ohne den Kunden wegen der Nichtverfügbarkeit des Stroms zu bemerken, möchten eine.
