850 Grad-Celsius kastenähnlicher elektrischer Wärmebehandlungs-Ofen,
Auto-unterer Ofen für Vergütungsbehandlung
1. Anwendung
Der elektrische kastenähnliche Wärmebehandlungsofen wird hauptsächlich für Vergütungswärmebehandlung von benutzt
verschiedene Teile. Laden ist manuell erfolgt.
2. Technische hauptsächlichparameter
| Nein. |
Einzelteil |
Technische Parameter |
| 1 |
Nennleistung |
90Kw (1-100%) justierbar |
| 2 |
Stromversorgung |
380V, 3P, 50Hz |
| 3 |
Nenntemperatur |
850℃ |
| 4 |
Leere Ofentemperaturanstiegzeit |
≤1.5hours |
| 5 |
Kontrollbereich |
1 Zone, unabhängige Steuerung |
| 6 |
effektive Arbeitsgröße
|
1200×1200×1200mm (L×W×H) |
| 7 |
Heizelementverbindung |
Y |
| 8 |
Temperatureinheitlichkeit
|
±8℃ |
| |
Temperatur mesaurement Genauigkeit
|
±1℃ |
| 10 |
Leere Ofen-Leistungsaufnahme |
≤18% |
| 11 |
Temperaturüberwachungsmethode |
Störungsbesuch, programmierbarer Temperaturbegrenzer PID-Regler Shimaden Japan mit 485 Kommunikationsschnittstellenarbeit mit 10,1-Zoll-Touch Screen.
Der Touch Screen kann historische Daten, Speicherprozesse, grelle Antriebe Export USBs, Nehmen screenshots und andere Funktionen, mit einer Übertemperaturwarnung notieren.
|
| 12 |
Ofenoberflächentemperaturanstieg |
<45℃ |
| 13 |
Heizelement |
0Cr25AL25 (Streifen) |
| 14 |
Blockwagenplanscheibe |
CrMnN, 30mm Stärke |
| 15 |
Ladenmethode |
Handbuch- oder Gabelstaplerladen in den Ofen |
| 16 |
Axialventilator |
Das Heißluftzirkulationssystem dieser Ausrüstung besteht hauptsächlich wassergekühlten Axialventilatoren 1 aus gesetzten 2.2KW. Die Hitze, die durch das Heizelement ausgestrahlt wird, wird gleichmäßig in den effektiven Arbeitsbereich durch den verteilenden Fan durchgebrannt. Das Material des Fans und der Welle ist Cr25Ni20. Um den normalen Gebrauch von den Lagern sicherzustellen, ist das Kühlverfahren Wasserkühlung. |
| 17 |
Ofentüreinstiegmethode |
Manuelle Seitenöffnung, gewundene Kompression |
| 18 |
Ofenverkleidung |
refraktäre Faserstruktur der hohen Temperatur |
3. Strukturelle Einleitung
Der kastenähnliche JRX3-90-9 Wärmebehandlungsofen wird hauptsächlich vom Ofenkörper, Futter, Ofentür enthalten
und Türkompressionssystem, Heizelement und örtlich festgelegtes Gerät und Temperaturüberwachungssystem.
Körper mit 3,1 Öfen, 1 eingestellt
3,2 zeichnend
Tür mit 3,3 Öfen und Kompressionssystem
lastentragende 3,4 Ofensohle
Die lastentragende elektrische WärmebehandlungsOfensohle wird von enthalten
refraktärer Maurerarbeitkörper und hitzebeständige Planscheibe CrMnN.
Maurerarbeitkörper: Der Blockwagen wird mit einer schweren Kombination von hohen Tonerdeziegelsteinen errichtet,
helle Ziegelsteine und Hitzebewahrungsziegelsteine. Die ausgewirkten Teile und der Belastungsbereich
bricked besonders mit Fettschrifthohen Aluminiumziegelsteinen. Es gibt auch freien Raum
verlassen für die refraktäre zeichnende Expansion, wenn Sie erhitzt werden.
Die Blockwagenplanscheibe wird von CrMnN mit Gesamtstärke von 30mm hergestellt. Das Maximum
Temperatur ist ≤ 950 ℃, das für eine lange Zeit benutzt werden kann, ohne Deformation und zu knacken.

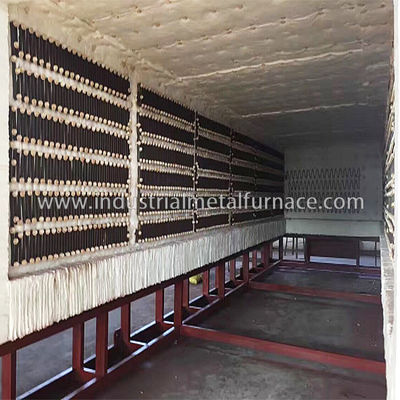

3,5 Heizelement
Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr25AL5 werden angebracht
in 2 Seitenwänden, in der hinteren Wand, in der Ofentür und in der Blockwagenunterseite.
3,6 elektrisches Kontrollsystem, 1 eingestellt
4. Versorgungs-Bereich
| Nein. |
Einzelteil |
Q'ty |
Anmerkungen |
| 1 |
Ofenkörper |
1 Satz |
Einschließlich 1 Satz des Wasserkühlungsaxialventilators |
| 2 |
Elektrisches Ansteuersystem |
1 Satz |
1 Satz für Ofentür |
| 3 |
Heizelement |
1 Satz |
Widerstandstreifen |
| 4 |
Axialventilator |
1 Satz |
|
| 5 |
Temperaturüberwachungssystem |
1 Satz |
|
| 5,1 |
Schaltschrank |
1 PC |
|
| 5,2 |
Temperaturbegrenzer |
1 PC |
Shimaden, Japan, programmierbar |
| 5,3 |
Störungsbesuch |
3 PC |
KS-500A |
| 5,4 |
Ausgleichsanschlussleitung |
20m |
|
| 5,5 |
Thermische Paare |
1 PC |
K-Art |
| 6 |
Elektrische Komponenten |
1 Satz |
Störungsbesuch, Luftschalter, Amperemeter, Voltmeter, Hitzerelais und Schalter |
| Anmerkung: Die oben genannte Konfiguration des Ofens für Wärmebehandlung von Metallen kann zu den Marken des gleichwertigen Niveaus geändert werden, ohne den Kunden wegen der Teilverfügbarkeit zu bemerken. |
