5M Vollautomatische 30kg Kupfer-Ingot-Gießmaschine
1Verwendung und Eigenschaften
1.1 Verwendung der Vorrichtung:
Das Kupferschmelz- und Gusssystem wird für die vollautomatisch gesteuerte Produktion von 30 kg verwendet
Vor dem Gießen der Kupferflüssigkeit in die Gießungsanlage sollte die Gießungsanlage
Die Verformungsrate beträgt 99%. Die Gießmaschine kann die Anforderungen der
Anforderungen an die 24-Stunden-Produktion und die Anforderungen an den Produktionsprozess des Kupfer-Ingot-Gießens.
1.2 Prozessfluss:
Die Kupferflüssigkeit fließt in den Verteiler der Ingot-Gießmaschine, es ist gleichmäßig in die Ingot-Gießen verteilt
Form der Kettenstaubgussmaschine.
1.3 Eigenschaften der Ausrüstung:
Die Kupferringe-Gießmaschine nimmt den linearen Zirkulationsmodus an.
Die Antriebsleistung beträgt nur 3,0 kW, was mehr Energieeinsparungen und
Das Gerät zeigt direkt die Geschwindigkeit der Gießmaschine pro Minute an.
mechanische Abformmethode.
2.Lieferumfang
| No. |
Artikel 1 |
Zählen |
Einheit |
Anmerkungen |
| 1 |
Ausrüstungskörper |
1 |
Satz |
100 x 50 x 4,0 mm rechteckige Röhre. |
| 2 |
Zykloidales Verkleinerungssystem (einschließlich Motor und Fahrer) |
1 |
Satz |
3 KWk-Serie, Internationaler Handel |
| 3 |
Groß- und Kleinketten (einschließlich einfacher Kettenöler) |
1 |
Satz |
P -200 mm F-60-Rollendurchmesser |
| 5 |
Bearbeitung |
1 |
Satz |
|
| 6 |
30 kg Kupferbarrenform, hitzebeständige Gusseisenform, Schrauben usw. |
50 |
Stück |
2 Jahre Garantie QT450 |
| 7 |
8-Mund-Dispenser |
1 |
pc |
Neues Gießverfahren |
| 8 |
Verbrauchsmaterialien (Schweißstangen, Farben usw.) |
1 |
Satz |
|
| 9 |
Elektrische Steuerung |
1 |
Satz |
Schneider, Omron, Schneider, Mitsubishi, Siemens usw. |
| 10 |
Sprühkühlsystem |
1 |
Satz |
|
| 1 1 |
Entformungsmechanismus |
1 |
Satz |
2 Sätze mechanische Hammer |
3. Zusammensetzung der Ausrüstung (Lieferumfang)
3.1 Die Kupfer-Ingot-Gießmaschine umfaßt hauptsächlich: Gusseisen-Ingot-Gießform, hintere Spannung, Kupfer
Flüssigkeitsverteiler, Wassersprühkühlsystem, einfache Kettenölvorrichtung, manuelle Zündung und Backsystem,
elektrische Steuerung, Ingotgussmaschinenkarosserie (einschließlich mechanischer Demoldung und Leistungsübertragung).

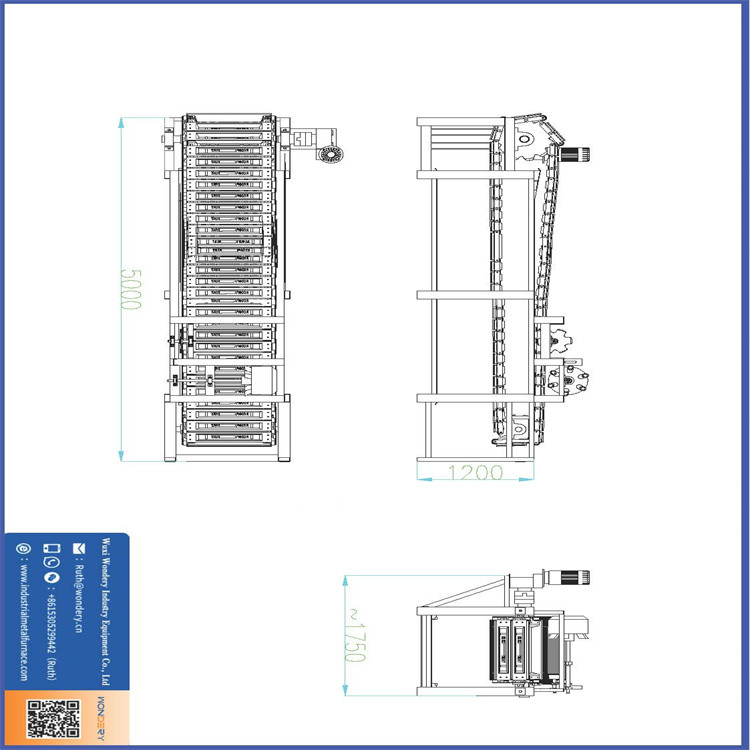

Die gesamte Kurvenlänge beträgt 5 Meter.
Die Maschine zum Gießen von Ingots hat die Vorteile der automatischen Verteilung von geschmolzenem Kupfer, der variable Frequenzgeschwindigkeitsregelung,
hohe Produktionseffizienz, einheitliches Ingotgewicht, hoher Automatisierungsgrad, geringe Arbeitsintensität, einfacher Betrieb und
Einfache Wartung. Die Ingotgussmaschine wird nach den geltenden nationalen Normen hergestellt.
3.2 Ingot-Form: Die Ingot-Form besteht aus QT450 duktilem Eisen, um die Lebensdauer der Ingot-Form zu gewährleisten.
Das Gewicht des Ingots beträgt 30 kg. Es gibt 50 Ingot-Formen.
Anlage zur Ausgleichung der durch thermische Ausdehnung verursachten Lockerung der Kette.
3.3 Kupferflüssigkeitsverteiler, 1 Satz
3.4 Wassersprühkühlung
Die Maschine ist mit einem Flusskühlsystem mit guter Kühlwirkung ausgestattet.
durch indirekte Kühlung am Boden gekühlt.
3.5 Elektrische Steuerung
Die elektrischen Komponenten des Steuerungssystems (Anzeiger, Tasten, Kontaktor, Luftschalter usw.) werden ausgewählt.
Die Geschwindigkeit des Ingots wird durch die Anpassung an die
Das Gerät zeigt die Geschwindigkeit des Gießes an.
3.6 Ingotgussmaschine
Der Hauptkörper der Gießmaschine umfaßt: Übertragungsstück, Rahmen, mechanische Entformung usw.
3.6.1 Getriebeteil
Das Getriebe besteht aus einem Drehzahlregelmotor mit variabler Frequenz, einem Reduktor, Lagern, Ketten,
Die Kette ist aus Manganstahl, die Kette ist 200 mm weit, die Kette ist 200 mm breit.
Die Lebensdauer beträgt 8 mm, das Material 40Mn, das Rollenmaterial 45 Gr und der Durchmesser 60 mm.
ist nach den Anforderungen der Anleitung mindestens 3 Jahre alt. Jedes Ausrüstungsset enthält zwei Sätze.
von einfachen automatischen Ölern.
3.6.2 Ingotgussmaschinenrahmen
Nach den nationalen Normen bestehen die Säulen aus 100*50*4,0 mm rechteckigen Rohren.
mit einer Breite von nicht mehr als 20 mm,
Der Rahmen der Ingotgussmaschine besteht aus einem
Mehrsectioner Horizontalrahmen mit einem Antriebsteil (Abtriebsteil) und einem Spannendeil (Gießendeil).
3.6.3 Mechanismus zur Entformung von Kupferbarren
Die Kupferbarren-Gießmaschine verwendet ein mechanisches Kupfer-Entformungssystem.
Unter normalen Umständen beträgt die Produktionskapazität jeder Gusslinie etwa 1 T/h.
4- Standortbedingungen und Dienstleistungen für jede von dem Käufer bereitgestellte Gießleitung
Wasser- und Strombedarf:
Spannung: Höchstschwankung (+10% 380V/220V dreiphasige Vierdraht/50Hz)
Maximale Gesamtlast: ca. 3,0 kW (einschließlich Entwässerungspumpenmotor)
Kühlwasserverbrauch: ca. 3 Kubikmeter/h
Kühlwasserdruck 0,20-0,30 MPa;
Kühlwassertemperatur: Normaltemperatur (erforderlich ein externer Kreislaufkühlbecken,
Die Entwässerungstemperatur liegt bei 60 Grad.
