1. Benutzeranforderungen

2. AusrüstungSWahlen,CVeröffentlichung undDAusdruckRAusrüstung

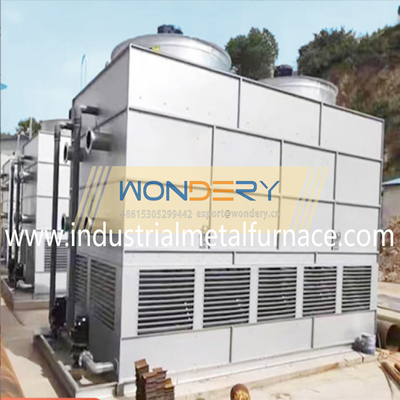

Auswahl Zusammensetzung: Basierend auf den von Ihrem Unternehmen vorgeschlagenen Anforderungen empfehlen wir

folgende komplette Ausrüstung für die Induktionshärtung (Induktionsstromversorgung mit einer Leistung von

200 kW, Arbeitsfrequenz 8-30 KHz), einschließlich folgender spezifischer Ausrüstung:

3- Betriebsverfahren:Das Gerät bewegt das Werkstück zum Scannen nach oben und unten

Erlöschen.

Verbrennungsvorgang: Es kann manuell oder mit einem Roboter geladen werden.

Spirale an die Heizzentrale des Produkts, mit dem bearbeiteten Programm automatisches Heizen starten,

die entsprechende Leistung entsprechend der Temperaturumdrehung während des Heizens einstellen und

Das Heizen ist beendet, das Heizen abbrechen, die Kühlung verzögern, die oberen und unteren Servos zurücksetzen,

→ Entfernen Sie das Werkstück.

Konstruktionsanforderungen: Die Ausrüstung muss einen automatischen und einen manuellen Modus haben.

Die spezifischen Anforderungen sind wie folgt:

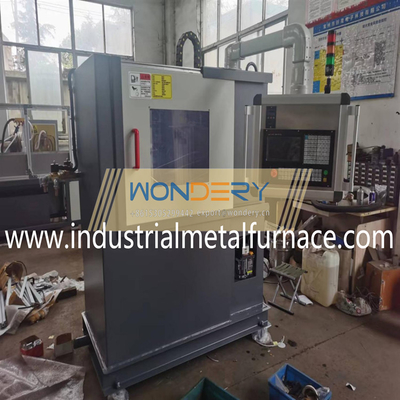

1) Die Werkzeugmaschine hat eine vertikale Werkzeugmaschinenstruktur.

und automatische Funktionen, und die Arbeitsstation kann gedreht, angehoben und gesenkt werden.

2) Der An- und Stillstand der Stromversorgung muss zwei Modi haben: "manuelle Steuerung" und "Fernbedienung".

3) Stromversorgung Schwingungsfrequenz 8-30KHZ, Nennleistung 200KW.

4) Die Anforderung an die Wiederholung der Positionierungsgenauigkeit der beweglichen Plattform der Löschmaschine

Werkzeugtransformator ≤ 0,05 mm.

5) Die gesamte Ausrüstung muss mit manuellen und automatischen Bedienfunktionen ausgestattet sein, und

Das Bedienfeld der Ausrüstung muss über eine Drehzahlverstellbarkeit verfügen.

erfordert, willkürliche Programmier- und Speicherfunktionen zu haben, und unterschiedliche Verarbeitung

Die Parameter können entsprechend den Prozessanforderungen verschiedener Werkstücke festgelegt werden.

Das Steuerungssystem muss eine Passwort-Sperrfunktion haben, um unbefugtes Personal zu verhindern

von der Änderung der Prozessparameter.

6) Farbe der gesamten Ausrüstung: Die Standardeinstellung der Fabrik gilt.

die Farben sind gemäß den entsprechenden nationalen Sicherheitsnormen anzuwenden.

Der gesamte Sinn ist stark, leicht zu debuggen und zu warten, und das Layout der Ölleitung,

Gasquelle und Stromversorgungsanlage müssen vernünftig, ordentlich und schön sein;

Übertragungseinrichtung erforderliche staubdichte Maßnahmen treffen muss.

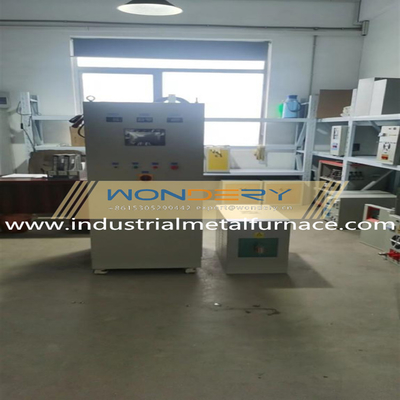

4Induktionsheizungsstromversorgung

4.1 Technische Parameter

4.2 Steuerteil der Ausrüstung: hauptsächlich aus Stromversorgung, Regler,

Steuerung der Phasenverschiebung, Schutzschaltung, Anpassungsschaltung der Phasenfolge, Startberechnung

Schaltkreis, Frequenzverfolgung des Wechselrichters, Pulsbildung des Wechselrichters,

Die Kernkomponenten sind leistungsstarke, dichte, großflächige

Spezielle ASIC-2-Integrierten Schaltungen, die in den Vereinigten Staaten hergestellt werden, so daß die internen Schaltungen

Außer der Regler sind alle digitalisiert, und der Richter Auslöser Teil erfordert keine

Die Eigenschaften des Gerätes sind hohe Zuverlässigkeit, hohe Impulssymmetrie, starke

Antisperrleistung, schnelle Reaktionsgeschwindigkeit usw. und aufgrund der Phasenfolge

Dabei wird die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung des Schaltkreislaufs durch die Anpassung der Schaltkreislauf durch die Anpassung des Schaltkreislaufkreislauf.

Sie ist nur dann notwendig, wenn die Sequenz und die Synchronisierung während des Debugging vor Ort eliminiert werden.

zur Verbindung der Gate-Leitung des Transistors mit dem entsprechenden Endgerät der Steuerplatine,

und der Ausrichtungsteil in Betrieb genommen werden kann.

4.3 Einstiegsmodus des Sensors: Der Einstiegsmodus des Sensors ist die Schiebfrequenz.

Nullspannungsstart, was bedeutet, dass während des Anlaufprozesses des Sensors die Last

Spannung und Strom steigen allmählich von Null auf, so dass es keine

Stromnetz. Der Startschaltungskreis ist mit einem automatischen wiederholten Startschaltungskreis ausgestattet,

Der Frequenzverfolgungskreis verwendet die

Probeentnahme des mittleren Wertes, die die Störungssicherheit des Wechselrichters verbessert.

4.4 Wechselrichter-Trigger: Er verwendet einen Nullspannungs-Weichstart mit Schleuderauflösung, der nur

ein mittelfrequentes Spannungsfeedbacksignal annehmen und das Stromsignal nicht benötigen

Es ist im Wesentlichen gleichbedeutend mit der

Da es keinen Anlauf gibt, ist es nicht möglich, die Schaltung zu verändern.

Schaltkreis muss dem Hauptkreis hinzugefügt werden, keine Vormagnetisierung oder Vorladung

Der Startprozess ist erforderlich, so dass der Hauptkreis vereinfacht und der Debuggingprozess einfach ist.

4.5 Spannungs- und Strombegrenzungsschaltung: Zum Schutz der IGBT müssen die Spannung und der Strom des

IGBT überschreiten den Nennwert, ist der Auslösewinkel des Transistors auf der Geradlinerseite sofort

angepasst, um ihn automatisch auf den Nennwert zu begrenzen.

4.6 Alle Steuerkreise befinden sich auf einer Leiterplatte, wodurch Fehler, die durch äußere

Kontaktverbindungen.

4.7 Die Parameter der wichtigsten elektrischen Bauteile werden durch Computersimulation ermittelt.

und durch Experimente als genauer als die klassischen Methoden bewiesen.

Die Konstruktion ist genauer und zuverlässiger.

4.8 Sensorschutzschaltung

4.8.1 Überstromschutz- und Abschlussschaltung:

Der Grenzwert wird im Allgemeinen auf 105% des Nennstroms festgelegt, und der Überstromwert beträgt:

Wenn der Gleichstrom das 1,05fache des Nennstroms erreicht.

Nennstrom, das vom Stromtransformator entnommene Stromsignal wird vom Wechselrichter umgekehrt,

Das heißt, der Puls Auslöser Winkel wird geändert, um

Wenn der Gleichstrom den Strom erreicht, wird der Strom abgeschnitten.

1.1 mal der Nennstrom wird der Puls-Triggerwinkel auf 150 Grad gezogen und der

Die Hochfrequenz-Stromversorgung wird automatisch abgeschaltet.

Das Anzeiglicht leuchtet an, um ein Alarmsignal auszusenden.

4.8.2 Überspannungs- und Spannungsschutzkreis

Der Grenzwert wird im Allgemeinen auf 105% der Nennspannung festgelegt, und der Überspannungswert

Wenn die Hochfrequenzspannung 110% der Nennspannung erreicht.

1.05 mal die Nennspannung, das Spannungssignal aus der Hochfrequenzspannung

Der Transformator wird durch den Wechselrichter umgekehrt und der Auslöserpuls des Geradliners wird zurückgezogen.

Das heißt, der Puls-Triggerwinkel wird geändert, um die Spannung zu reduzieren und eine Rolle in

Wenn die Hochfrequenzspannung das 1,1fache der Nennspannung erreicht.

Spannung, der Puls Auslöserwinkel wird auf 150 Grad gezogen, und die Hochfrequenz-Power

Dies wird durch eine automatische Abschaltung der Stromversorgung erledigt.

Senden Sie ein Alarmsignal aus.

4.8.3 Unterspannungs- und Phasenverlustschutzkreis

Der Hochfrequenz-Stromversorgungssteuerkreis ist mit einer Unterspannungserkennung ausgestattet

Wenn die Einleitungsspannung unter 10% liegt, wird der Unterspannungsschutz

Der Stromkreis blockiert den Auslöserpuls des Geradliners, so dass die Hochfrequenzversorgung nicht

Wenn der dreiphasige Wechselstrom-Eingang fehlt, zusätzlich zum Blockieren des Auslöser des Richters

Pulse, es treibt auch das Anzeiglicht an, um einen Alarm zu schlagen.

4.8.4 Schutz vor Wasserknappheit

Anschließen des normalerweise offenen Kontakts des Wasserdruckrelais in Serie mit der Hochfrequenz

Wenn der Wasserdruck weniger als 1,5 kg/cm3 beträgt, wird die Steuerungsanlage

Der Stromkreis kann nicht angetrieben und die Hochfrequenzversorgung nicht eingeschaltet werden, so

Einige Mitgliedstaaten haben bereits eine Reihe von Maßnahmen zur Bekämpfung der Wasserknappheit beschlossen.

4.8.5 Herstellungsprozess des Sensors: Die Sensorspule besteht aus T2-sauerstofffreiem Kupfer.

Rohr nach Glühen, eingelegt, versauponiert und mit 167-Typ-Hochtemperatur gesprüht

Widerstandsfähige, feuchtigkeitsfeste und hochfeste Isolierfarbe.

3.9 Lieferanten und Herkunft der Hauptstromversorgungskomponenten:
