Industrielle Schwerkraftguss-Metallschmelz-Induktionsöfen für Kupfer
1.Übersicht
Der 90KW-Schwerkraftgussofen hat eine doppelte Schmelzgleise und eine doppelte Induktionskörperstruktur.
Die Vorteile dieser Struktur bestehen darin, daß sie die Temperatur des Schmelzschleifens und jedes Teils des Ofen ausgleicht
Dies ermöglicht die Erreichung von Energieeinsparungseffekten und erhöht den Bereich des elektromagnetischen Rührens, um die Verteilung der einzelnen
Der Zweck des Schwerkraftgussöfen: Schmelzen von Kupfer, Bronze, Messing und
andere Kupferlegierungen zum Schmelzen und zur Wärmeschutz.
2.Technische Parameter
Technische Parameter für 90 kW Schwerkraftguss-Kupferschmelzofen
| - Nein. Ich weiß nicht. |
Name |
Einheit |
Daten |
| 1 |
Mindestkapazität |
T |
0.1 |
| 2 |
Nennkapazität |
T |
1.2(Kann je nach Kundenanforderungen erhöht oder verringert werden) |
| 3 |
Nennleistung |
KW |
90 |
| 4 |
Nennspannung des Induktors |
V |
380 |
| 5 |
Sensorphase |
|
3 |
| 6 |
Sensorfrequenz |
Hz |
50 |
| 7 |
Schmelzgeschwindigkeit |
Tonnen/Stunde |
0.3 |
| 8 |
Isolierleistung |
KW |
50 |
| 9 |
Nennbetriebstemperatur |
°C |
1250 |
| 10 |
Leistungsfaktor |
|
0.45~0.5 (vor der Entschädigung)
0.9~1 (nach Entschädigung)
|
| 11 |
Kühlwasserdruck |
- Ich weiß. |
(2 bis 3) × 105 |
| 12 |
Kühlwasserverbrauch |
Tonnen/Stunde |
7 (Induktionsspule: 3)
(Wasserkühljacke: 4)
|
3.Arbeitsprinzip und Hauptstruktur
3.1 Dieses Produkt ist nach dem Prinzip der elektromagnetischen Induktion konstruiert.
Wenn eine Wechselspannung auf die Induktionsspule angewendet wird, wird ein Wechselmagnetstrom erzeugt.
Dieser wechselnde magnetische Fluss induziert eine elektromotorische Kraft und eine sekundäre
Dieser Strom durchläuft den Widerstand der Metallladung und wandelt elektrische Energie
In die thermische Energie, die das Metall in der geschmolzenen Rille schmilzt.

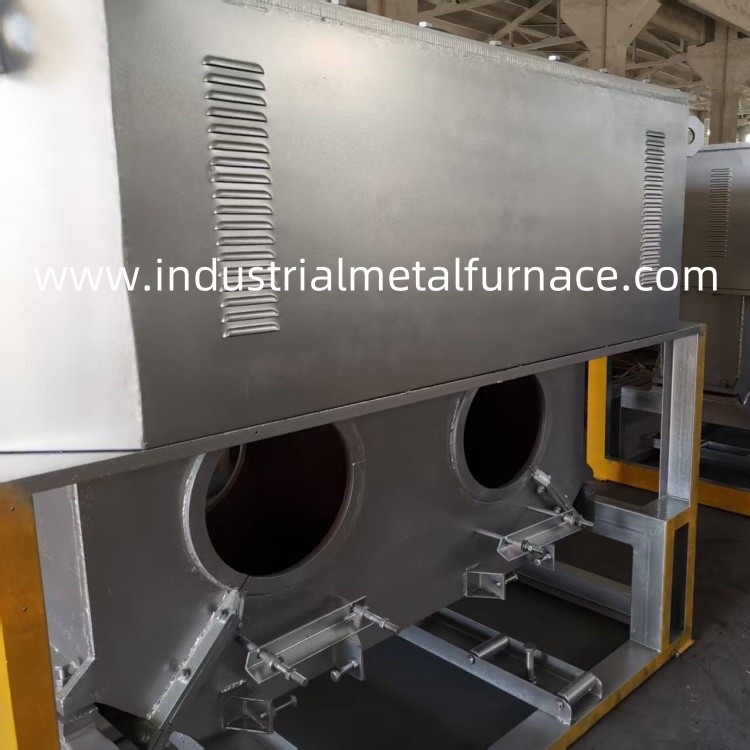

3.2 Dieses Erzeugnis besteht aus einem Ofenkörper, einem Ofenrahmen, einem Induktionskörper, einem elektrischen Ofenkühlsystem, einem elektrischen
Steuerungskabinett usw.
Elektrischer Ofen Spannungsbereich: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

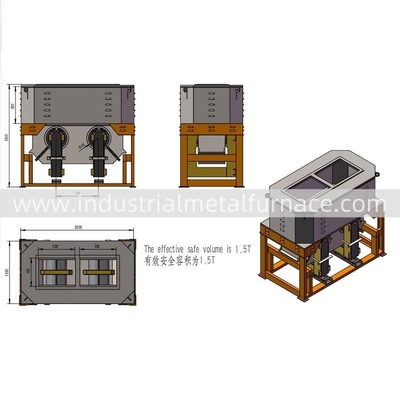

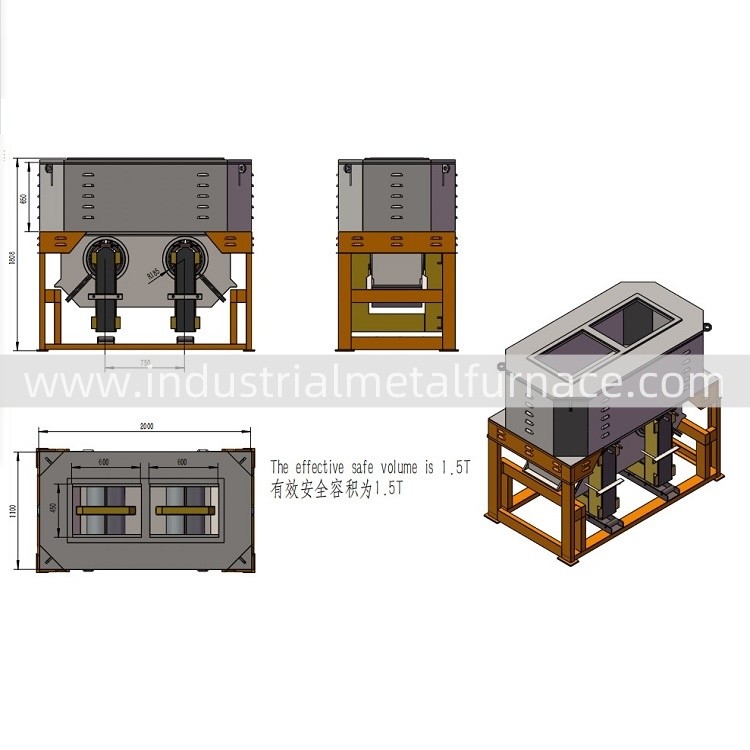

3.3 Der elektrische Kupferschmelzofen mit Schwerkraftguss hat eine vertikale "Mund"-Eisenkern-Induktionsstruktur.
gewalzt undgeschweißte Stahlplatten, und der geschmolzene Becken besteht aus feuerfestem Ziegel nach Isoliermaterial und feuerfestem Material
sindSie sind zusammengebunden.
3.4 Der Induktionskörper besteht aus zwei Induktoren, zwei Eisenkernen und zwei Schmelzgräben.
Der Induktor ist wassergekühlt, um die Entfernung von Feuerfestknochen zu erleichtern.
Die Induktionshülle besteht aus zwei Hälften, mit Isolierung
Die Induktionskörperhülle basiert bei der Montage auf der Oberfläche der Flansche.
3.5 Während des Schmelzprozesses muss die Temperatur des Einlasswassers nicht höher als 35°C, die Temperatur des Auslasswassers nicht höher sein.
Der Wasserdurchfluss sollte häufig gemessen werden, wenn der Wasserdurchfluss niedriger als 55°C ist.
die gewünschte Höhe erreicht hat, sollte die Waage gereinigt werden.
3.6 Dieser industrielle Metallschmelzofen verlangt, dass die Kühlwasserqualität folgende Anforderungen erfüllt:
liegt innerhalb des BereichsDer Gesamtgehalt an Suspensionen und gelösten Feststoffen beträgt nicht mehr als 7
überschreiten 10, so so dass die Kühlwassermasse nicht aufschlüpft und die Wasserkanäle nicht verstopft werden.
5.Umfang der Lieferung
| - Nein. Ich weiß nicht. |
Name |
Zählen |
Anmerkung |
| 1 |
Schwerkraftgussöfen |
1 Satz |
Linderung von Stress |
| 2 |
Feuerfeste Materialien |
1 Satz |
für den Bau von Einzelöfen |
| 3 |
Wasserwäsche aus Edelstahl |
2 Stück |
1Cr18Ni9Ti (321) |
| 4 |
Induktionsspule |
2 Stück |
|
| 5 |
Induktionskern |
2 Stück |
Einfuhr aus Japan, Z10 |
| 6 |
Schmelzkanal |
2 Stück |
Kupferlegierung |
| 7 |
45 kW elektrische Schranke |
2 Stück |
Drei-Phasen-Gleichgewicht, trockener Typ |
