Vollautomatisches 8m 30KG Kupferbarren-Gießsystem, hohe Effizienz, 99% Entformungsrate

Vollautomatische Kupferbarren-Gießmaschine Modell: WDL-ZDJ-8T

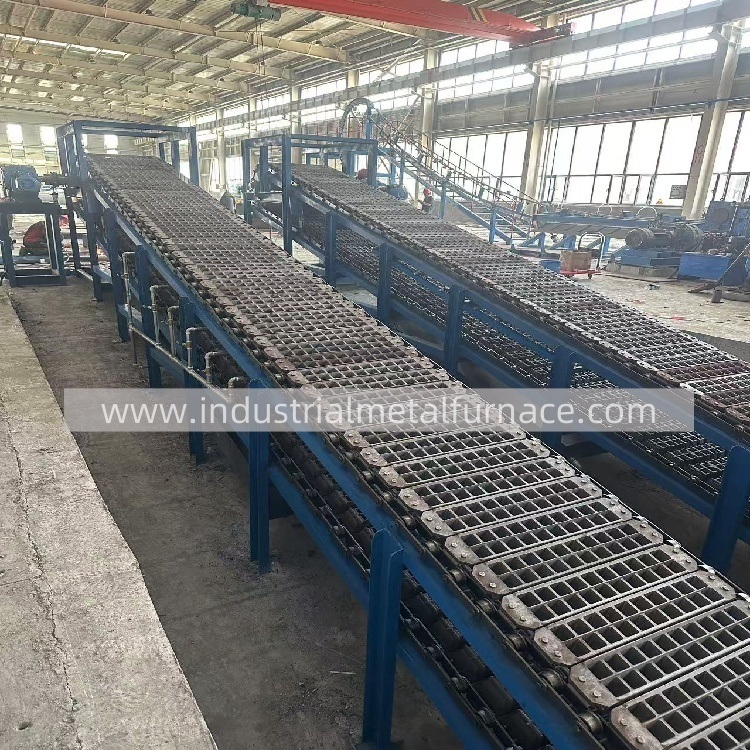

Die WDL-ZDJ-8T Vollautomatische Kupferbarren-Gießmaschine wurde entwickelt, um eine effiziente und zuverlässige Produktion von Kupferbarren zu gewährleisten. Diese hochmoderne Maschine ist ideal für Industrien, die kontinuierliche und großvolumige Kupfergießvorgänge benötigen. Mit einem robusten Design und einem hohen Automatisierungsgrad gewährleistet sie energieeffiziente, präzise und kostengünstige Gießprozesse und ist somit eine ausgezeichnete Investition für Kupferproduzenten.

1. Verwendung und Eigenschaften

1.1 Verwendung der Ausrüstung

Diese vollautomatische Barren-Gießmaschine ist für die kontinuierliche Produktion von Kupferbarren konzipiert und für einen 24-Stunden-Betrieb geeignet. Sie ist optimiert, um den strengen Anforderungen des Kupfergießens gerecht zu werden und die Gleichmäßigkeit der Produktqualität zu gewährleisten. Vor dem Gießen von geschmolzenem Kupfer in die Barrenformen müssen die Formen auf mindestens 60 °C vorgewärmt werden, um ein reibungsloses Gießen zu gewährleisten.

1.2 Technologischer Prozess

Sobald geschmolzenes Kupfer in den Verteiler der Maschine gelangt, wird es gleichmäßig und kontinuierlich in die Barrenformen verteilt, wodurch der Flüssigkeitspegelunterschied minimiert wird. Dies hilft, Wirbelströme zu reduzieren und ein gleichmäßiges Kupferbarrengewicht zu erzielen. Der automatische Betrieb und die Synchronisation des Systems garantieren eine stabile und qualitativ hochwertige Barrenproduktion.

1.3 Ausstattungsmerkmale

• Lineare Zirkulationsmodus: Die Gießmaschine verfügt über ein Zykloidgetriebe und eine Frequenzumwandlungs-Drehzahlregelung, die Energieeinsparungen und einen stabilen Betrieb mit nur 3,0 kW Antriebsleistung bietet.

• Automatische Kupferflüssigkeitsverteilung: Der Verteiler sorgt für eine gleichmäßige Kupferverteilung in die Formen und minimiert so die Flüssigkeitspegelunterschiede.

• Hohe Effizienz und Automatisierung: Die Maschine ist hochautomatisiert mit minimaler Arbeitsintensität und bietet effizientes, gleichmäßiges Gießen mit einfachen Wartungsanforderungen.

• Energie- und umweltfreundlich: Mit geringen Betriebskosten und minimalen Umweltauswirkungen arbeitet die Maschine mit minimalen Dampf- und Abgasemissionen.

2. Zusammensetzung der Ausrüstung (Lieferumfang)

Die WDL-ZDJ-8T Kupferbarren-Gießmaschine umfasst die folgenden Hauptkomponenten:

• Guss-Eisen-Barrenformen: Hergestellt aus QT450-Gusseisen mit Kugelgraphit, um die lange Lebensdauer der Formen zu gewährleisten.

• Hinteres Spannsystem: Enthält eine manuelle Spannvorrichtung zum Ausgleich der Wärmeausdehnung in der Kette.

• Kupferflüssigkeitsverteiler: Dieser Verteiler sorgt für eine reibungslose und gleichmäßige Verteilung des geschmolzenen Kupfers in die Barrenformen, ausgestattet mit acht Kupferaustritten für gleichmäßiges Befüllen.

• Wassersprühkühlsystem: Die indirekte Kühlung der Barrenformen wird durch ein Sprühsystem zur Aufrechterhaltung einer gleichmäßigen Kühlung erleichtert.

• Elektrisches Steuerungssystem: Das System ist mit Komponenten von Top-Marken wie Omron, Schneider, Mitsubishi und Siemens für hohe Zuverlässigkeit und Steuerung ausgestattet.

• Barren-Gießmaschinenkörper: Umfasst den Rahmen, das Getriebe, die mechanische Entformung und die Kühlsysteme. Es gewährleistet eine reibungslose Kettenbewegung mit Stabilität und struktureller Integrität während des Gießens.

Wichtigste technische Parameter:

3. Überblick über die Schlüsselkomponenten

3.1 Getriebeteil

• Motor & Reduzierer: Ausgestattet mit einem 3,0 kW frequenzgesteuerten Motor, gewährleistet das Getriebesystem einen stabilen Betrieb.

• Kette und Kettenräder: Die Manganstahlkette gewährleistet die Haltbarkeit, während die Kettenräder zu einem reibungslosen und effizienten Betrieb beitragen. Die Kette hat einen Teilung von 200 mm und eine Plattenstärke von 8 mm.

• Entformungsmechanismus: Der mechanische Entformungsmechanismus verwendet einen Hammermechanismus, um ein automatisches und effizientes Entfernen der Kupferbarren aus der Form zu gewährleisten.

3.2 Rahmen und Konstruktionsdesign

Der Rahmen besteht aus 100 × 50 × 4,0 mm Rechteckrohren, um die strukturelle Integrität zu gewährleisten. Verstärkungen werden hinzugefügt, um Verformungen während des Betriebs zu verhindern und die Stabilität und Langlebigkeit der Maschine zu gewährleisten.

4. Standortbedingungen und Anforderungen an die Versorgung

4.1 Wasser- und Stromanforderungen

• Spannung: 380 V/220 V, 3-phasig, 50 Hz (+10 % Schwankung zulässig)

• Kühlwasser: Benötigt 3 m³/h bei einem Druckbereich von 0,20-0,30 MPa.

• Kühlwassertemperatur: Sollte bei normalen Temperaturen bleiben (ein externer Kreislaufkühlpool ist erforderlich).

• Stromlast: Ca. 4 kW angeschlossene Last (einschließlich Entwässerungspumpenmotor).

5. Kundendienst

WUXI WONDERY INDUSTRY EQUIPMENT CO., LTD. bietet eine 1-Jahres-Garantie ab Lieferdatum. Wenn Fehler durch Herstellungsfehler entstehen, sind wir für Reparaturen oder den Austausch von Teilen verantwortlich. Verschleißteile und Hochtemperaturteile sind von der Garantie ausgeschlossen, und Reparaturen aufgrund von Fehlbedienung werden kostenpflichtig erbracht.

Fazit:
Die WDL-ZDJ-8T Vollautomatische Kupferbarren-Gießmaschine von WUXI WONDERY INDUSTRY EQUIPMENT CO., LTD. ist auf hohe Effizienz, Präzision und Langlebigkeit ausgelegt. Mit energiesparenden Funktionen, automatisiertem Betrieb und minimalen Umweltauswirkungen bietet sie Kupferproduzenten eine zuverlässige und kostengünstige Lösung für das kontinuierliche Kupfergießen.
