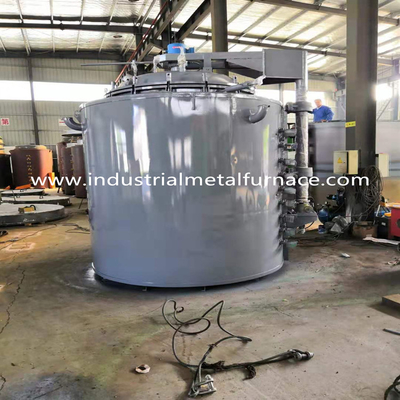

Pit Type Heat Treatment Furnace-Nitrierungs-Oxidation 150KW 50HZ

Pit Type-Nitrierungs-Oxidations-Ofen, Wärmebehandlungs-Ofen

1.Application

Diese Reihe der energiesparenden Grubenart Gasnitrieren und des Oxidationsofens ist ein periodisches

Operationsart Elektroofen, die für Gasnitrieren, Nitrierung und oixidation benutzt wird,

und Karbonitrieren des Kohlenstoffstahls, legierter Stahl, Roheisen, Pulvermetallurgie

Produkte und andere Materialien.

Standards 2.Execution

Der Ofen wird entsprechend den folgenden nationalen Standards hergestellt:

2,1 grundlegende technische Anforderungen für industrielle elektrothermische Ausrüstung

(GB 10067.1-88)

2,2 grundlegende technische Zustände des Widerstandsofens (GB 10067.4-88)

2,3 Messverfahren der effektiven Heizungsschicht der Wärmebehandlung

Ofen (GB9452-88)

2,4 Sicherheit elektrothermischen Generals des Ausrüstungs-Teil-1

Anforderungen (GB5959.4-92)

2,5 Sicherheit elektrothermischen Ausrüstungs-Teils 4: General

Anforderungen für Widerstandsöfen (GB5959.4-92)

Parameter 3.Technical

Zustand 4.Using

4,1 für Innengebrauch;

4,2 gibt es keinen leitfähigen Staub, explosives Gas und Schadgas, die ernsthaft beschädigen können

Metall und Isolierung.

4,3 gibt es keine offensichtliche Erschütterung.

4,4 Umwelttemperatur: 0℃~35℃;

4,5 relative Luftfeuchtigkeit ≤95% (25℃);

Aufzug 4,6<2000m>

4,7 Kühlwassertemperatur ≤30℃ des Einlasses

4,8 Druckluft: Druck 0. MPa 4~0.6;

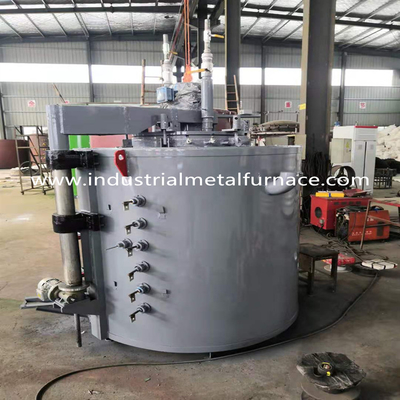

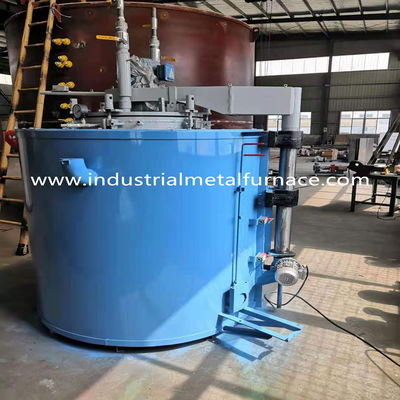

Struktur 5.Furnace

Die Struktur des Elektroofens wird hauptsächlich vom Ofenkörper, Heizelement, Ventilator enthalten

Zirkulationsmechanismus, Edelstahlofen, Temperaturüberwachungssystem, Stickstoffpotential

Kontrollsystem, etc. Das Öffnen und der schließend Modus der Ofenabdeckung ist elektrisches automatisches Anheben,

und automatischer Verriegelungsschutz durch den Reiseschalter.

5,1 Ofenoberteil: Das Oberteil wird hauptsächlich vom Stahl des Abschnitts 12#-14# und von hochwertigen 4mm gemacht, die stark sind

Stahlplatte geschweißt in einen festen Rahmen. Die Stahlkonstruktion des Ganzen hat die Vorteile von schönem

Auftritt, hohe Starrheit und Stärke. Der Auftritt des Ofenkörpers ist gerade und schön

ohne Falten oder Ungleichheit. Das Äußere des Ofenkörpers wird mit zwei Mänteln von gemalt

Zündkapsel und zwei Schichten Deckanstrich entsprechend relevanten Standards. Der Farbcode wird vorgewählt

entsprechend den allgemeinen Industriestandard oder Fabrikstandard der Partei a und dem Schlüsselkomponente seien Sie

gemalt mit beständiger Farbe der hohen Temperatur.

5,2 Ofenverkleidung: Das Futter ist eine Verbundstruktur. Das Hauptteil wird vom hochwertigen Aluminium gemacht

refraktäre Faser der Kieselsäureverbindung faltete Blöcke von Luyang-Marke, von Shandong.Standard-Festlegungen und von wissenschaftlichem und

angemessene Befestigungsarten werden angewendet. Die Faserblöcke werden wieder vor Installation vorkomprimiert,

und geregelt auf dem Oberteil mit speziellen Edelstahlankern. Die Gesamtinstallationsstärke des Ofens

Futter ist 350mm. Die Struktur hat niedrige Wärmeleitfähigkeit, niedrige Hitzelöslichkeit, ausgezeichnete chemische Stabilität,

Wärmebeständigkeit, thermischer Erschütterungswiderstand, ausgezeichnete Dehnfestigkeit und Korrosionsbeständigkeit. Das höchste

Temperaturwiderstand der Aluminiumkieselsäureverbindungsfaser ist ℃ 1260, und das Material der Befestigung ist Edelstahl

Rundstahl. Nachdem der zeichnende Körper gemacht ist, wird die thermische Leistungsfähigkeit des Ofens maximiert.

5,3 Heizelemente:

Es wird von der beständigen Legierung 0Cr21AL6Nb der hohen Temperatur gemacht. Die Widerstandstreifen werden mit geregelt

spezielle keramische Schrauben, die für Installation, Wartung und Ersatz bequem sind.

Es nie bildet thermischen Kurzschluss mit dem Ofenoberteil und verursacht die lokale Überhitzung von

Ofenoberteil. Während der Installation werden keramische Dichtungen zum sperate die Faserwand und benutzt

Widerstandstreifen, zu garantieren, dass die Faseroberfläche nicht direkt mit den Widerstandstreifen in Verbindung tritt,

damit den Heizeffekt der Widerstandstreifen erhöhen. Die keramischen Schrauben und die Dichtungen

werden vom Korundmaterial und von sinteredat hoher Temperatur gemacht, um zu garantieren, dass sie haben

genügend Stärke und Nutzungsdauer. Die Ausrüstung wird in drei Heizflächen unterteilt und

die Anordnung für Heizelemente entspricht der Einstellung von Heizzonen.

Installation von elektrischen Heizelementen: Mit der modernen hängenden Struktur die Strahlung

Leistungsfähigkeit ist, der Wärmeaustausch im Ofen wird verstärkt, die thermische Leistungsfähigkeit hoch

vom Ofen wird verbessert, und die Nutzungsdauer des elektrischen Heizelementes wird ausgedehnt.

Das Heizelement wird zur Wellenstruktur durch spezielle Formen verarbeitet und installiert herum

der Ofen. Wenn die keramischen Schraubennägel benutzt werden, um die Widerstandstreifen zu installieren, das keramische

Dichtungen werden benutzt, um den Widerstandgurt vom Faserfutter zu trennen. Die keramischen Schraubennägel

Durchlauf durch die keramischen Dichtungen vom Wellenkamm des Widerstands streift ab und dreht sich

in das Faserfutter nach rechts schrauben. Weil die keramischen Nägel trapezoide Rippe haben und

hat Haftvermögen mit der Faser, werden die Widerstandstreifen fest repariert und sind einfach zu installieren.

5,4 Nitrierungsofenbehälter

Es gibt einen Edelstahl dämpfen Behälter im Ofen, und der Ofenbehälter wird von rostfreiem gemacht

Stahlplatte und Edelstahl 310S. Zwecks das Schutzgas im Ofen lokalisieren

von der Außenluft und den versiegelnden Zustand zu halten, wird der obere Teil des Ofens auch ausgerüstet

mit einem wassergekühlten Schweißgerät das den HochtemperatursilikonDichtungsring benutzt.

Wenn die Ofenabdeckung geschlossen ist, wird sie durch das drückende Gerät der Ofenabdeckung zusammengedrückt,

und die Dichtwirkung wird erzielt, indem man Wasserkühlung.

5,5 Lufteinlass

Zwecks die Heißluft machen, die durch die Fanformkonvektion im Ofen geblasen wird, soll der Ofen

ausgerüstet mit einem Lufteinlass. Der Lufteinlass wird durch 4mm Edelstahlplatte (310S) geschweißt.

Der Lufteinlass wird in dämpfen Behälter gelegt. Die Heißluft, die durch den Fan geblasen wird, wird herum geblasen

der Ofen durch den Windablenker und trägt die Ofensohle ein. Nachdem dem Überschreiten

durch den Lufteinlass von der Ofensohle, wird die Luft von der Unterseite zu eingeführt

die Mitte des Ofens und zur Spitze des Ofens aufbereitet. Die Luft im muffel

Behälter erreicht Zirkulationskonvektion und die Ofentemperatur ist einheitlicher.

5,6 verteilender Fan

Zwecks die Temperatur im Ofen einheitlicher machen, ein großer Fluss 3kW

rostfester Fan der wassergekühlten Heißluftzirkulation ist auf die Ofenabdeckung installiert,

welches verwendet wird, um die Luft im Ofen während des Heizungsprozesses zu rühren, um ein Thermal zu bilden

Zyklus im Ofen. Das System besteht aus rostfestem Motor, Wasserkühlungsgerät,

Ventilatorflügelwelle und -antreiber. Wenn gebräuchlich, muss der Betreiber nur die Steuerung anklicken

Knopf und die Fanstromversorgung wird mit der Ofenabdeckung angeschlossen. Wenn der Ofen

Abdeckungsaufstiege, die Stromversorgung des Fans wird abgeschnitten, und der Fan hört auf zu arbeiten.

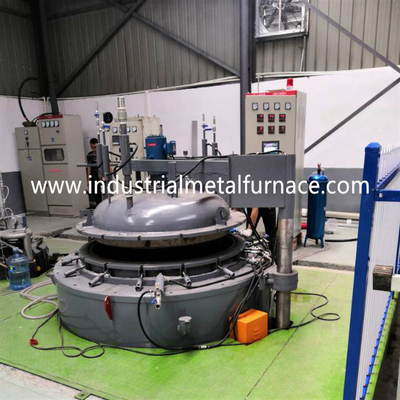

5,7 Ofenabdeckung und Abdeckungshebevorrichtung

Es wird von einem Abdeckungskörper, ein Wärmedämmungskasten, ein starker Konvektionsfan enthalten,

Auspuffrohr und ein Lufteinlaufrohr. Die externe Platte der Abdeckung ist Stahlplatte A3

mit einer Stärke von 30mm.

Das Anheben der Ofenabdeckung wird durch eine elektrische Hebevorrichtung abgeschlossen, die

wird vom Energiebewegungsgerät zur Verfügung gestellt.

Wenn die Ofenabdeckung angehoben werden muss, das Lastaufnahmemittel, den Ofen gerade anstellen

Abdeckung steigt langsam. Wenn die Ofenabdeckung gesenkt werden muss, die Senkung gerade öffnen

Knopf, die Ofenabdeckung fällt langsam. Es gibt zwei Endschalter an der anhebenden Welle.

Wenn die anhebende Welle steigt, der untereren Grenze der Schalter automatisch die Stromversorgung abschnitt

vom verteilenden Fan und vom Heizelement im Ofen, zum der Gefahr von unsachgemäßem zu vermeiden

Operation. Wenn die Ofenabdeckung auf der spezifizierten Position steigt, der obere Begrenzungsschalter

schneiden automatisch die Stromversorgung ab.

5,8 intelligentes Temperaturüberwachungssystem

Um die Temperatur im Ofen zu machen erreichen Sie die Anforderung der Einheitlichkeit,

der Ofen wird in 3 Zonen für Temperaturüberwachung unterteilt. Das Hauptsteuerinstrument

von der Ofentemperaturüberwachung nimmt das System modernes intelligentes des Japaners an

NO-übertreiben Sie sachverständigen Temperaturbegrenzer, der mit einer Shimadian-Energie ausgerüstet wird

Auslöser, zum der Ofentemperatur zu steuern. Der Messwert und der angezeigte Wert sind

unabhängig und Vierzahlen- und der Temperaturüberwachungswert wird vom Benutzer eingestellt.

Zur Zeit wird der moderne starke Thyristor als der Auslöser und der Ofen vorgewählt

Temperatur wird automatisch durch den intelligenten Digitalanzeigentemperaturbegrenzer gesteuert.

Das System hat intelligenten PID-Steueralgorithmus und perfekte Selbsteinstellung vorangebracht

und selbst-anpassungsfähige Funktionen. Der intelligente Temperaturbegrenzer wird durch Doppeltes angezeigt

Vierzahlen-digitales Rohr LCD und SV- und PV-Wert werden gleichzeitig angezeigt. Acht

Arten von Streckeneinstellungen können Input frei sein. Die Stromversorgung AC100-240V breiter Palette

wird angenommen, so dort ist kein Bedarf, sich um die Schwankung der Stromversorgungsspannung zu sorgen.

Das System kann die Energie jeder Zone automatisch oder manuell justieren, die kann

bessere Steuerung die Ofentemperatureinheitlichkeit. Nach die Macht manuell justieren,

das System Steuerung die Temperatur entsprechend manuell

justierte Energie, die bequem für Operation und für Temperaturüberwachung genau ist.

A) Sendeleistungssystem:

Das Steuer- und Durchführungssystem nimmt starke Thyristorkombinationseinheit an,

AluminiumlegierungsWärmeableitung und ein Satz des Luftkühlungssystems und wird ausgerüstet

mit automatischem Leistungsschalter und schneller Sicherung für Sekundärschutz.

Jede Zone des Systems hat einen großen gegenwärtigen Kontaktgeber als die Ofentemperatur

Schutzeinheit. Sobald der Thyristor durch das gegenwärtige passende zu bemängeln aufgegliedert wird,

gegenwärtig kann nicht gesteuert werden, wenn der große gegenwärtige Schutzkontaktgeber nicht installiert ist.

Selbst wenn das Warnungsgerät installiert ist, kann die Hauptsteuerenergiequelle nicht abgeschnitten werden.

Wenn der Betreiber verlässt, ist die Temperatur im Ofen aus Steuerung heraus. Nach der Installierung

der große gegenwärtige Schutzkontaktgeber, sobald der Thyristor durch den Strom aufgegliedert wird,

der Ofen erreicht die obere Grenze über Temperaturwarnungswert, der Kontaktgeber kann schneiden

weg von der Hauptstromversorgung gleichzeitig der Warnung, die zuverlässig sicherstellen kann

Normalbetrieb des Ofens und den Verlust des Ofens aus Steuerung heraus nachher vermeiden.

Anzeichen über Arbeitsbedingungen in jeder Zone des Elektroofens:

Jede Phase und Zone hat die Anzeigelampe, zum anzuzeigen, ob es oder nicht funktioniert. Wenn

Ofen wird oben erhitzt, blitzt die Anzeigelampe mit der Größe des Stroms und dem Personal

die kann Arbeitsbedingungen jeder Phase in jeder Zone des Ofens intuitiv sehen.

Jede Zone und Phase des Ofentemperaturüberwachungssystems wird mit ausgerüstet

Amperemeter, zum des Echtzeitbetriebstroms des Heizelementes anzuzeigen.

Warnungsgerät:

Jeder Bereich des Unterstützungskontrollsystems wird mit der Funktion von ausgerüstet

Übertemperaturton und helle Warnung. Solange irgendein Bereich im Ofen

erreicht den obere Grenzwarnungswert, der durch die Temperatur, die Systemmeldung eingestellt wird

gibt eine Warnung und der Warnungsindikator entsprechend diesem Bereich wird auch

Blitz. Gleichzeitig wird die Hauptstromversorgung der Heizung durch abgeschnitten

großer gegenwärtiger Kontaktgeber und der Betreiber können die Ursachenübereinstimmung direkt herausfinden

zur Alarmanzeige damit den sicheren Betrieb des Ofens sicherstellen.

Verriegelungsschutzfunktion:

Jedes mechanische Getriebeteil des Elektroofens nimmt Verriegelungssteuerung an,

das heißt, wird die Heizelementenergie automatisch abgeschnitten, nachdem die Ofenabdeckung ist

etwas geöffnet und die Ofenabdeckung wird automatisch gestoppt, wenn sie zu angehoben wird

die gekennzeichnete Position. Die Heizungsenergie wird automatisch wenn der Ofen wiederhergestellt

Abdeckung ist geschlossen, um misoperation und Ausfall effektiv zu verhindern.

Hauptschaltschrank:

Der Körper des Hauptschaltschrankes des Ofens nimmt das nationale Standard-GGD an,

und seine Gesamtausmasse sind 2100 *800*600mm und die Belüftung und die Wärmeableitung

Effekt ist gut. Der Kabinettkörper wird mit industrai Grau beschichtet. Ein Axialventilator ist installiert

auf der Hintertür jedes Schaltschrankes, die die Temperatur effektiv verringern kann

im Schaltschrank nach Konvektion mit dem Störungsbesuch-Ventilator.

Die elektrischen Komponenten sind von sind inländische berühmte Marken.

5,9 schnelle abkühlende Ausrüstung

Um die abkühlenden Bedingungen von Kunden zu erfüllen, ist ein Kühlgebläse installiert

an der Unterseite des Elektroofens. Der obere Teil des Ofens wird mit a versehen

abkühlender Hafen, der geschlossen ist, wenn der Elektroofen funktioniert. Beim Abkühlen, offen

der abkühlende Hafen und stellen den Ventilator an, der die Luftströmung in den Ofen macht und

bringen Sie Hitze heraus, um den Zweck des schnellen Abkühlens zu erzielen

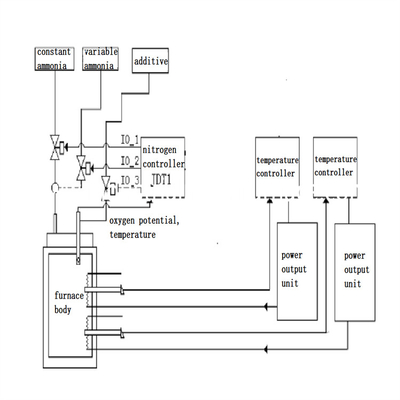

5,10 prozesskontrolliertes System des Stickstoffes

5.10.1 Eigenschaften

A) Modell: Grubenart Ofenstickstoffpotential/Temperatur (Ammoniakaufspaltungsrate)

Kontrollsystem.

B) Prozess: er kann für Nitrierung, weiche Nitrierung und Steuerung des Stickstoffes verwendet werden

möglich (Ammoniakaufspaltungsrate) und Temperatur des Prozesses.

C) Passende Atmosphäre: reines Ammoniak, Ammoniak und Methanol/Äthanol, CO2, etc.

D) Steuermodus: zwei Ammoniakaufspaltungssteuermodi:

E) Unter dem automatischen Modus wird der Wärmeleitfähigkeitswasserstoffanalysator wie benutzt

der Sensor und der mögliche Prüfer des programmierbaren Stickstoffes wird benutzt, um das Ammoniak zu steuern

Aufspaltungsrate im Ofen, indem sie das Ammoniak justiert, fließt das Magnetventil durch.

F) Unter dem manuellen Arbeitsmodus sind das konstante Ammoniakgas und das regulierte Ammoniakgas

gesteuert mit stabilem Fluss.

G) Verarbeiten Sie die Programmierung: Stickstoffsteuerinstrument und Temperaturüberwachungsinstrument

zu die synchrone Steuerung des Temperatur- und Stickstoffpotentials verwirklichen. Jeder Prozess

Verfahren kann in 10 Abschnitte unterteilt sein, und 100 Sätze Verfahren können gespeichert werden.

Programme können von den Benutzern geändert werden, damit sie später genannt werden können.

H) Andere Funktionen des Systems: das System hat die Funktionen der Bearbeitungszeit

Fertigstellung und Ammoniakpotentialüberschusswarnung.

5.10.2 Ofentemperaturüberwachung

In Betracht der Zuverlässigkeit, der Regelgenauigkeit und der einfachen Operation des Systems,

der Temperaturbegrenzer, der aus Japan importiert wird, wird als das untere Instrument benutzt,

und das intelligente Instrument wird für Steuerung benutzt, die Selbstmelodie und sichanzupassen kann

steuern Sie jede Zone, damit die Regelgenauigkeit jeder Zone den besten Wert erreichen kann,

und die Temperaturüberwachungsgenauigkeit kann ± 1 ℃ erreichen.

5.10.3 PLC-Steuerung

Das PLC-System berechnet und analysiert die Temperatur und die Ammoniakaufspaltung

veranschlagen Sie und schickt den Zielwert des Temperatur- und Stickstoffpotentials zum niedrigeren

System für umfassendes und einheitliche Leitung. Entsprechend der tatsächlichen Funktion

die Bedingungen, die durch das untere System, das System zeigt gesammelt werden auch, die Temperatur an,

Ammoniakaufspaltungsrate, Stickstoffpotential und Zeit im tatsächlichen Nitrierungsprozeß.

Entsprechend dem allgemeinen mathematischen Modell hergestellt von unserer Firma, das System

Steuerung den ganzen Nitrierungsprozeß (Temperatur, Stickstoffpotential, Zeit, etc.).

In der tatsächlichen Operation müssen die Arbeitskräfte nur die entsprechende Prozesszahl eingeben

entsprechend dem Material und den technischen Anforderungen des Werkstückes zu sein

verarbeitete in jeder Zone und drückt den Startknopf und den ganzen Prozess

wird automatisch durch den Computer gesteuert.

• Nachdem die Operation des Prozesses, das System die Glocke schellt, um aufzufordern
• der Betreiber, zum der schnellen Abkühlen und Stickstoffversorgung laufen zu lassen. Das schnelle
• Abkühlen und Stickstoffversorgung werden durch Knöpfe gesteuert.
• das Instrument wird macht--weg, anhaltende Operation geschützt
• nach Wiederherstellung der Energie und Warnung, wenn der Ofen entladen wird,
• Ammoniakaufspaltungsrate übersteigt die Grenze und Temperatur übersteigt die Grenze.

C) prozesskontrolliert hat die Vermittlungsaufgabe des Schritt- und Sprungsabschnitts.

5.10.4 Sachwortverzeichnis:

Regelgenauigkeit des Ammoniakpotentials: ± 3,0% + H2;

Regelbereich der Ammoniakaufspaltungsrate: 0% | 100%;

Ofentemperaturüberwachungsgenauigkeit: ± 1 ℃;

5,11 Dampferzeuger

5.11.1 technische Parameter

Nennleistung: 9KW,

Bewertete Verdampfungskapazität: 25KG/H;

Bewertete Dampftemperatur: 171℃;

Funktionsspannung: 380V;

Wasservolumen: 28L;

Gewicht: 75KG;

Gesamtausmasse: 77*51*92cm;

Stromversorgung: 3 Phase, 380V, 50Hz;

Hauptdampfdurchmesser (DN): 15;

Sicherheitsventildurchmesser (DN): 15;

Einlassdurchmesser (DN): 15;

5.11.2 Entwurf und Struktur des Dampferzeugers

A) Passen Sie sich an chinesischen Dampferzeugerstandard an

B) Niedrigwasserniveau-Abschaltungswarnung

C) Über gegenwärtiger Endwarnung

5.11.3 Hauptelektrogeräte und Kontrollsystem des Dampferzeugers:

A) Die elektrische hauptsächlichheizung ist ein Joint Venture Produkt.

B) Die Komponenten des elektrischen hauptsächlichschaltschrankes sind weithin bekannte Marken in China

C) Druck, der Steuerungsgerät begrenzt

D) Automatische Sicherheitsventilentladevorrichtung

E) Ausschalten und offene Phasenschutzfunktion

5.11.4 Hauptkomponenten des Dampferzeugers

Pumpe des Wassers 5.11.5Feed

B) Flüssigkeitsstandanzeiger

C) Sicherheitsventil

D) Druckregler

E) Entwässerungsventil

F) Füllstandrelais

H) Füllstand-Sensor

5,12 Ammoniaktrockner

Der Ofen wird mit einem Ammoniaktrockner ausgerüstet, um das Ammoniak zu trocknen

vor in den Ofen nach innen einziehen.

brennendes Gerät von 5,13 Abgas

Der Ofen wird mit einem brennenden Gerät des Abgases ausgerüstet. Er kann oben erhitzen

Abgas und es brennen. Es gibt keine Verschmutzung zur Umwelt.

5,13 Vakuumpumpe

Der Ofen wird mit einer Vakuumpumpe (2X-70) ausgerüstet um die Luft heraus zu saugen.

Es kann den Verbrauch des Ammoniaks verringern.

Bereich 6.Supply

7. Komponenten des Kontrollsystems

Anmerkungen: Die Komponentenmarken können zu den gleichwertigen geändert werden, ohne den Kunden zu bemerken

wegen der Nichtverfügbarkeit des Stroms eine.

8. Mechanischer Teil-hauptsächlichursprung

9. Technische Dokumente stellten zur Verfügung
