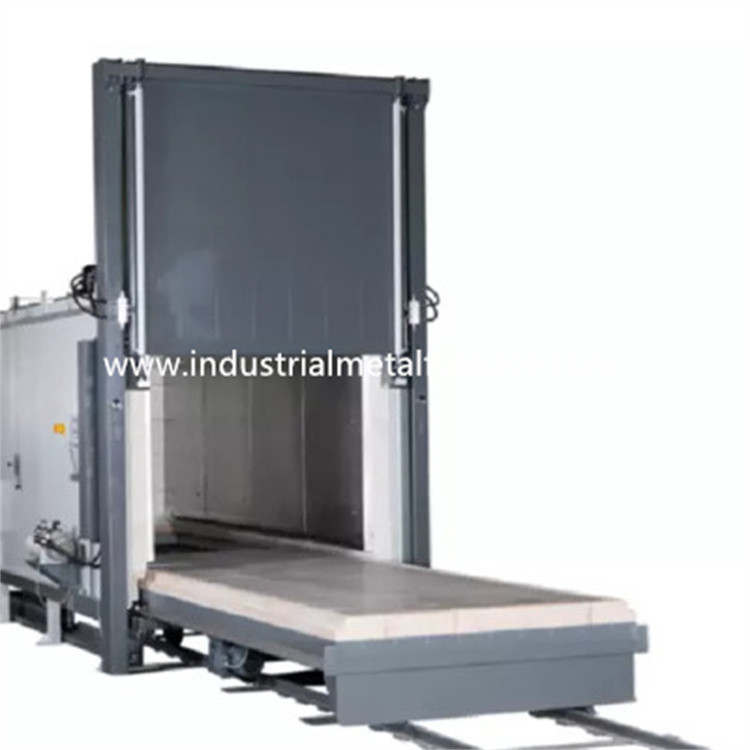

Blockwagen-Herd-Wärmebehandlungs-Ofen, der Laufkatze 65KW 18Ton 1100*550*450 kippt

Kippen des Laufkatzen-Wärmebehandlungs-Ofens, Blockwagen-Herd-Ofen

1. Anwendung

Laufkatzenofen zu kippen ist eine periodische Standardenergieeinsparung

Operationsofen mit super energiesparender Struktur und

Energieeinsparung der Laufkatze 80%.The nimmt Antikollisionsdichtung an

Ziegelstein, Drehenmechanismus des automatischen Ziegelsteines, automatische Dichtung

Laufkatzen- und Ofentür und integrierte Bahnverbindung. Es tut

Grundlageninstallation nicht benötigen. Sie kann verwendet werden, wenn sie gesetzt wird

aus den horizontalen Grund und geregelt mit dem Grundlagenauflageneisen oder

Expansionsschraube. Das Kippen des Laufkatzenofens wird hauptsächlich für das Löschen verwendet,

Ausglühen, Altern und Wärmebehandlung von verschiedenen mechanischen Teilen

wie hohes Chrom und hohe Manganstahlcastings

knötenförmiges Roheisen, Rollen, Stahlbälle, 45 Stahl und Edelstahl.

2. Technische Parameter:

Anmerkung: die Firma kann speziellen Entwurf und Fertigung entsprechend dem Bedarf von Benutzern zur Verfügung stellen.

3.Structural kennzeichnet

Ofenoberteil:

Das Kippenlaufkatzenwärmebehandlungs-Ofenoberteil wird mit Stahlplatte und Abschnittstahl geschweißt,

und die Unterseite des Ofenkörpers wird mit der Laufkatzenlichtschiene angeschlossen. Benutzer tun nicht

benötigen Sie Grundlageninstallation, aber müssen Sie nur sie auf den flachen Zementboden setzen.

Ofenverkleidung:

Die untere Ofenverkleidung des Autos nimmt hellen Ziegelstein als die Ofenverkleidung an,

welches ungefähr 80% Energie spart, die mit dem traditionellen Ziegelsteinofen verglichen wird.

Langfaserdecke, Diatomitziegelstein und Vermiculitpulver werden als Thermal benutzt

Isoliermaterialien. Der Ofenmund nimmt schweren Antikollisionsziegelstein und das schwere an

hoher Aluminiumantidruckziegelstein auf der Laufkatzenoberfläche. Zusätzlich zum Labyrinth

refraktäre Maurerarbeit zwischen dem Elektroofenkörper und der Laufkatze, der Selbstfahrer

versiegelnder Mechanismus wird auch benutzt, um den Wärmestrahlungs- und Konvektionsverlust von zu verringern

der Elektroofen und die Einheitlichkeit der Ofentemperatur verbessern.

Heizelement:

Das Heizelement wird von der Hochtemperaturwiderstandlegierungs-Drahtwunde in a gemacht

Spiralenform, die auf die Ofenseite, Ofentür, hintere Wand verteilt wird und

Laufkatzendraht, der Ziegelstein und geregelt mit nationalem Standardsockelziegelstein legt.

Bodenplatte:

Die Laufkatze wird mit einem beständigen gegossenen Stahl des Drucks und der hohen Temperatur ausgerüstet

Ofenbodenplatte, zum des Werkstückes zu tragen. Zwecks die Oxidskala verhindern

erzeugt nach der Heizung des Werkstückes vom Fallen um das Heizelement

durch den Abstand zwischen der Ofenbodenplatte und dem verursachen Schaden

Heizelement, der Kontakt zwischen der Ofenbodenplatte und dem Ofen

Körper nimmt Einsteckkontakt an. Um normalen Gebrauch sicherzustellen, ist es notwendig zu

bereinigen Sie häufig die Oxidskala unter der Bodenplatte des Laufkatzenofens.

Im Allgemeinen Reinigung einmal wöchentlich. Während des Bereinigens heben Sie die Bodenplatte des Ofens an

und bereinigen Sie die Oxidskala in der Widerstanddrahtnut mit Druckluft.

Lohnaufmerksamkeit, zu verhindern, dass der Oxidskala Kurzschluss im Ofendraht verursacht.

Ofen-Tür

Das Ofentürgerät wird aus Ofentür, Ofentüranheben verfasst

drückendes Gerät der Mechanismus- und Ofentür. Das Oberteil der Ofentür ist

geschweißt durch Abschnittstahl und -platte, mit einer festen Rahmenkonstruktion, die gestapelt wird

wenn die refraktäre Faser Module drückt. Es wird angefordert, um gute Wärmedämmung zu haben

Leistung und Leichtgewichtler. Das Lastaufnahmemittel der Ofentür nimmt elektrisches Gerät an,

welches hauptsächlich aus OfenTürrahmen, Ofentürtraverse, Reduzierer verfasst wird,

Kettenrad, Kardanwelle und Lager. Das Anheben der Ofentür wird durch gefahren

positives und negatives Getriebe auf dem Reduzierer. Der anhebende Reduzierer der Ofentür

wird auch mit einem Bremsgerät ausgerüstet, das die Verschiebung effektiv verhindern kann

von der Ofentür während des anhebenden Prozesses. Das drückende Gerät der Ofentür

nimmt den inländischen modernen Frühling an, der Struktur drückt. Wenn der Ofen braucht

zu angehoben zu werden, gibt das Selbstgewicht der Ofentür automatisch den Ofen frei

Tür durch den Hebel und ihn aus einem bestimmten Abstand und dann einem Aufstieg heraus horizontal bewegen.

Wenn die Ofentür an Ort und Stelle fällt und die Ofentür muss gedrückt werden

unten auf dem Flaschenzug auf der Laufkatze, verschiebt die Frühlingskraft die Ofentür

horizontal in den Kompressionsdichtungszustand durch den Hebel. Das drückende Gerät

von dieser Struktur macht keine Reibung zwischen der Faserfläche auf der Ofentür und

Ofenmundbaumwolle und hat die Eigenschaften der guten Leistung und des langen Services

Auftrag.

Der Katzrahmen wird durch Stahl des schweißenden Abschnitts gebildet, und seine Starrheit stellt keine Deformation sicher

unter voller Last. Der Innenraum wird mit Ziegelsteinen und den leicht zusammengestoßenen Teilen errichtet und

lastentragende Teile werden mit schweren Ziegelsteinen errichtet, um die strukturelle Stärke von zu erhöhen

Ofenverkleidung. Die Laufkatze nimmt selbstfahrende Struktur und das Antriebskettenrad von an

Reduzierer fährt das gehende Rad, um auf die Bahn zu gehen. Die Laufkatzenrobbe nimmt automatisches an

Labyrinthstrukturdichtung. Wenn die Laufkatze den Ofen kommt, wird sie automatisch angehoben und

versiegelt durch die Aktion der Nocken- und Rollensteigung. Wenn die Laufkatze verlässt, die Dichtung

Nut fällt automatisch und der versiegelnde Sand in der versiegelnden Nut braucht nicht

zu häufig hinzugefügt werden, nachdem gefüllt werden. Wenn die Laufkatze verlässt, das Anheben und die Senkung

von der Ofentür werden elektrisch gesteuert, ausgerüstet mit elektromagnetischer Bremse,

welches Trägheit am Schlagen des Ofenkörpers und Verriegelungssteuerung verhindern kann d.h.

nachdem Sie etwas die Ofentür geöffnet haben, schneiden Sie automatisch das Heizelement ab und

stellen Sie die Stromversorgung des reisenden Mechanismus der Laufkatze gleichzeitig wieder her. Nachher

die Ofentür wird an Ort und Stelle, abschnitt automatisch die Stromversorgung der Laufkatze geschlossen

reisender Mechanismus und die Stromversorgung von Heizelementen gleichzeitig wieder herstellen.

Umwerfen des hydraulischen Mechanismus: die hydraulische Kraft, die Mechanismus umwirft, ist

bestanden aus Motor, Tauchkolbenpumpe, Magnetventil und Hydraulikölzylinder.

Schaltschrank wird durch elektrischen Knopf gesteuert, und Antiumwerfengerät ist installiert

zu bequemen Gebrauch sicherstellen.

Anmerkung: energiesparende Faserbaumwolle kann für Ofenverkleidung vorgewählt werden, und

energiesparender Effekt liegt, bis zu ungefähr 60% auf der Hand.
