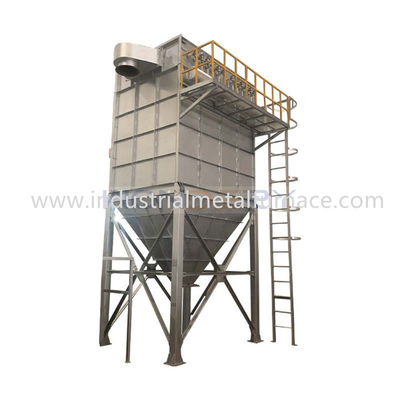

Taschen-Art Staub-Kollektor 1200Pa 1.5m/Min Industrial Metal Melting Furnace 2000mm

Einfaches der neuen hohen Qualität mittlerer Größe, Tasche Art Staub-Kollektor zu benützen

1. Anwendung

Diese Ausrüstung ist für die Behandlung des Hochtemperaturrauchgases.

Das Behandlungssystem nimmt Zweigradentstaubung an. Der erste Grad

nimmt Hochleistungsfähigkeits-Staubkollektor an, der hauptsächlich benutzt wird, um zu behandeln

grober Partikel produziert während des Schmelzens in den Aluminiumschmelzofen,

und hat große Kühlwirkung. Der zweite Grad nimmt Hochleistungsfähigkeit an

Impulsentstaubungstaschen-Staubkollektor, der den Staub bis 99,5% filtern kann,

Erfüllen der nationalen Emissionsgrenzwertbedingung. Die Behandlungsluft

Volumen des Entstaubungssystems ist 17000 m3/H.

Bestimmung des Filterbereichs des Staubkollektors: die FilterWindgeschwindigkeit ist

1.5m/min, der Filterbereich ist 15m2, und der Staubsammler nimmt Impuls an

Antikondensationsimpuls-Beutelfilter.

2. Funktions-Prinzip

2,1 ist der Staubkollektor von der Antikondensationsimpulsart Staubkollektor.

2,2 ist der Staubkollektor vom einzelnen Reihenentwurf, mit 120 Filtertüten und

ein Gesamtfiltrationsbereich von 15m2.

2,3 nimmt die Filtertüte die Standardgröße von φ 130 × 2000 an, und

Material ist Antikondensations-Polyester-Nadel glaubte.

2,4 wird die externe Filterart für den Staubkollektor und den Filter angenommen

Tasche des Staubkollektors wird mit der riffled Platte bis zum dem Frühling angeschlossen

Expansionsring, die Trennung zwischen der Luft und dem staubigen Gas bildend.

2,5 wird das Impulskennzeichen zum ImpulsMagnetventil durch den Impulsprüfer geschickt,

und das ImpulsMagnetventil stößt Druckluft aus, um die Filtertüte zu machen

Radialdeformation und Staub weg rütteln.

2,6 gibt es einen Zugang auf die Oberseite des Staubkollektors, der benutzt wird

für Wartung und Taschenänderung (die Wartung, die Reparatur und die Taschenänderung

vom Staubkollektor kann außerhalb der Maschine getragen werden, ohne hereinzukommen

das Innere des Staubkollektors).

2,7 nimmt der elektrische Schaltschrank des Staubkollektors die Struktur von an

Siegeltür, die staubgeschützt ist, und wasserdicht.

2,8 zwecks die hohe Temperatur des Rauchgases verhindern den Staub kommend

Entferner, ein messender Punkt der Temperatur ist Satz auf dem Staubentfernerrohr.

Der Temperaturindikator ist am Operationspunkt des Ofens installiert

und ausgerüstet mit einem Warnungsgerät, um den Betreiber zu erinnern dass die Temperatur

Aufstieg des Staubentferners ist zu hoch und ergreift Frischluftergänzungsmaßnahme zu

stellen Sie den sicheren Betrieb des ganzen Entstaubungssystems sicher.

Auswahl mit 2,9 Fans: entsprechend dem EntwurfsLuftvolumen des Systems, 1 Satz von

Fan des verursachten Entwurfs G4-73-10D Kessels wird, mit einzelnem Gesamtdruck von angenommen

3251-3018pa, Luftvolumen von 25566-32083m3/von h, Motor von Y150M-4 und

Energie von 18.5kw.

2,10 Systemsteuerung: entsprechend den Prozessanforderungen des Systems,

ein Schaltschrank wird für den Staubkollektor und das Temperaturüberwachungssystem eingestellt

zu die Impulsstaubreinigungssystem- und -temperaturüberwachung von steuern

Staubkollektor und der Hauptventilator wird durch Frequenzumsetzer angestellt.

3. Ausrüstungs-Eigenschaften

3,1 ist Antikondensationsimpuls-Beutelfilter eine Art Einheit kombinierte Entstaubung

Ausrüstung mit großem Luftvolumen, niedrige Entstörungswindgeschwindigkeit, gute Entstaubung

Effekt, hohe Entstaubungs-Leistungsfähigkeit, zuverlässige Operation, bequeme Wartung

und kleine Bodenfläche. Modulare Produktion, stabile Qualität.

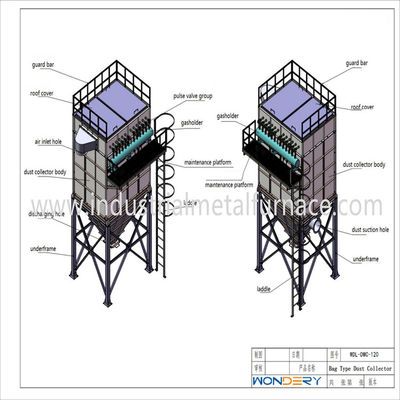

3,2 Funktionsprinzip: Der Staubkollektor wird aus oberem Kasten, mittlerer Kasten verfasst,

Aschtrichter, Leitblech, Unterstützung, Filtertütekomponente, Einspritzungsgerät, Schutz

System, Kontrollsystem, etc. Das staubige Gas kommt den Aschtrichter durch

Ablenkungsrohr. Unter Führung des Ablenkungssystems des Aschtrichters,

der große Partikelstaub fällt direkt in den Aschtrichter nach Trennung, und

Rest des Staubes kommt den Entstörungsbereich des mittleren Kastens mit der Luftströmung.

gefiltertes Reingas wird durch den oberen Kasten und das Auspuffrohr entladen

durch die Filtertüte. Mit dem Fortschritt der Entstörungsbedingung, wenn der Staub

auf der Oberfläche der Filtertüte erreicht einen bestimmten Betrag, die Staubreinigungssteuerung

Gerät öffnet das Ventil des elektromagnetischen Impulses für Einspritzung entsprechend dem Satz

Verfahren, zum des Staubes auf der Filtertüte weg zu rütteln. Der Staub, der in die Asche fällt

Trichter wird durch das Aschauslassventil entladen.

3,3 können der Filterbereich und -länge justiert werden. Die Quantität der Filtertasche kann sein

änderte, um sich dem erforderlichen Luftvolumen anzupassen.

3,4 ist der Antikondensationsimpuls-Beutelfilter ein externer Filter. Das Staub-Enthalten

Gas ist außerhalb der Filtertüte, während die reine Luft innerhalb der Filtertüte ist, und der Tasche

Mund ist aufwärts. Anfangsimpuls, der die Tasche Radialdeformation machend spritzt und

rütteln Sie weg den Staub.

3,5 nimmt der Staubsammler die on-line-Aschreinigungsmethode an.

3,6 wird die Sekundärluftzufuhrmethode angenommen, um die Staub-beladene Luftströmung in zu lassen

der Filterbereich durch das Führerrohr und das Luftzufuhrsystem, das sicherstellt

die Einheitlichkeit und die Glattheit des EinheitsLufteintritts, damit die Nutzung verbessern

Verhältnis des Filterbereichs und die Nutzungsdauer des Filter-Materials.

3,7 nimmt die Filtertüte die Frühlingsexpansionsringart mit einem guten Versiegeln an

Leistung und eine schnelle Ersatzgeschwindigkeit. Öffnen Sie die obere Abdeckung und ersetzen Sie

die Tasche durch 1-2 Menschen.

3,8 nimmt der Taschenrahmen eine sternförmige Struktur (10 Rippen) mit einem η-förmigen an

kaltes stempelndes kurzes Rohr auf die Oberseite, zum dem vertikalen positionof des Taschenrahmens sicherzustellen

und die Sicherheit des Filtertütemunds während der Einspritzung schützen. Sie vermeidet den Filter

die haftende Tasche, nachdem der Staubkollektor für einen bestimmten Zeitraum funktioniert, stellt das glatte sicher

ändern Sie von der Tasche und verringert den Schaden der Tasche bei dem Ändern der Tasche.

3,9 nimmt der Staubsammler ein entfernbares Dach und eine Plattform für Wartung an und

Rolltreppe, die bequem ist, damit Personal überholt, verwenden und handhaben.

4. Schlüsselkomponenten

4,1 für den ganzen Staubkollektor, die Filtertüte und das Ventil des elektromagnetischen Impulses

sind die Schlüsselkomponenten.

4,2 beeinflußt die Qualität des Filter-Materials direkt die Entstaubungs-Leistungsfähigkeit von

der Staubkollektor und das Leben der Filtertüte beeinflußt direkt die Operationskosten von

der Staubkollektor. Deshalb wird der Antikondensations-Polyester-Nadelfilz vorgewählt

entsprechend der Operationsumwelt und den mittleren Zuständen des Staubkollektors.

Dieses Filter-Material ist Oberflächenentstörungsmaterial, das den Staub gänzlich säubern kann,

Verringerung der Möglichkeit des Staubes verhärtend, nachdem Staub auf die Oberfläche von verteilt ist

die Filtertüte und das Filter-Material hat ein langes Leben. Darüber hinaus haben wir verbessert

die Struktur des Staubkollektors, zu garantieren dass die Nutzungsdauer des Filter-Materials

nicht ist kleiner als zwei Jahre.

4,3 wird die importierte Membran für das Ventil des elektromagnetischen Impulses vorgewählt und

der Einspritzungsdruck ist 0.5-0.7mpa. Die Membran ist dauerhafte und seine Nutzungsdauer

ist mehr als 1 Millionmal, dem die Bedingungen der leistungsfähigen Operation von erfüllt

das ImpulsMagnetventil.

5. Technischer Parameter

Service der Verkaufs-6.Post

Produktgarantiezeitraum: 13 Monate nach Versand. Der Verkäufer ist verantwortlich

für die Reparatur der Ausrüstung oder das Ersetzen der defekten Teile, wenn Störungen durch Fertigung verursacht werden

Defekte, aber die Schäden, die durch Fehlschaltung durch die Arbeitskräfte verursacht werden, sollen vom Käufer repariert werden

selbst oder durch den Verkäufer mit einem bestimmten Gebührensatz. (Einfach-abgenutzte Teile und natürlicher Verbrauch

von der hohen Temperatur sind die Teile nicht in der Garantie. eingeschlossen)
