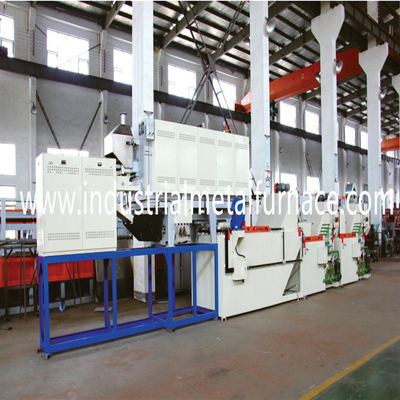

90-130KG PRO STUNDE Muffelgitter-Widerstandsofen für Verbindungselemente

1.Käuferanforderung

1.1 Erzeugnis: Befestigungselement;

1.2 Prozess: Abschrecken, Reinigen, Anlassen;

1.3 Produktivität: ca. 90-130kg/h

1.5 Entsprechend der Anforderung des Käufers empfehlen wir

ein Muffel-Gitterband-Widerstandsofen mit einer Nutzgröße von 300 x 3200 x 5 mm.

2.Grundparameter der Wärmebehandlungsofenlinie

Stromversorgung: 380 V, dreiphasig, 50 Hz;

Stromversorgung der gesamten Linie: 190KW;

Gesamtgewicht der Ausrüstung: 18000kg

Gesamtofenlänge: ca. 19500mm;

Prozessablauf: Abschreckofen → Abschreckbehälter → Reinigungsmaschine →

Anlassofen und elektrisches Steuerungssystem;

3.Funktionen

3.1 Der Wärmebehandlungsofen absorbiert Fremdtechnologie. Der Ofen

wird in China hergestellt, für wichtige Teile werden jedoch hochwertige ausländische Marken verwendet.

Aund die Gesamtqualität des Ofens erreicht internationales Niveau.

3.2 Der Maschenband-Wärmebehandlungsofen besteht aus einem Abschreckofen,

Abschreckbehälter, Reinigungsmaschine, Anlassofen und elektrische Steuerung.

4.Geräteparameter

4.1 Nenntemperatur

Abschreckofen Abschreckbehälter Reinigungsmaschine Anlassofen

820～920℃ 40～80℃ 40-60℃ 300-650℃

4.2 Produktivität

Abschrecken: 90–130 kg/h (variiert je nach Produktform, Gewicht und Stapelsituation)

4.3 Atmosphäre

Abschreckofen: Methanol und Propan;

Anlassofen: Luft;

4.4 Abschreckofen mit Maschenband

Maschengurtbreite 300 mm

Länge des Arbeitsbereichs: 3200 mm

Arbeitshöhe: 50mm

4.5 Abschreckbehälter

Maschengurtbreite: 500 mm

Tanktiefe: 1700mm

Tankbreite: 1200mm

Tanklänge: 3200mm

4.6 Reinigungsmaschine

Maschengurtbreite: 500 mm

Effektive Länge: 2400mm

4.7 Anlassofen

Maschengurtbreite: 500 mm

Effektive Länge: 4000mm

Effektive Höhe: 80mm

5. Technische Daten pro Einheit

Maschenband-Abschreckofen　　

Der Gitterband-Abschreckofen ist das Herzstück der Produktionslinie. Er besteht aus

aus Ofenkörper, Auskleidung, Muffel, Bodenplatte, Maschenbandantrieb, Heizung

Gerät und Temperaturkontrollgerät.

1 Hauptparameter:

Breite des Aufkohlungsgitterbandofens: 300 mm

Heizflächenlänge: 3200mm

Temperaturregelung: 4-Zonen-PID-Regelung;

Nennleistung: 70KW;

Gleichmäßigkeit der Ofentemperatur: ≤ ± 5 °C;

Temperaturgleichmäßigkeit für denselben Abschnitt: ≤ ± 3 °C;

Temperaturanstieg der Außenwand des Ofens: ≤50℃

2 Maschenriemen-Antriebsvorrichtung

Der Maschenriemenantrieb übernimmt die synchrone Unterstützung durch den Ofenboden

Platte in einer Hin- und Herbewegung, so dass das Maschenband die

minimale Spannung bei hohen Temperaturen.

2.1 Antriebsgeschwindigkeit des Maschenriemens: 30–150 mm/min, Geschwindigkeitsregelung durch Frequenzumwandlung.

2,2 Maschenband: 300 x 13200 x 1,2/1,8 mm, SUS314, 1 Stück;

2,4 Untersetzungsgetriebe 0,75 kW, 1 Satz;

2,5 Muffeltank SUS310, 1 Satz;

2.6 bewegliche Ofenbodenplatte, 1Cr25Ni20Si2, SUS310 (Feinguss), 1 Stück;

2,7 Rücklauf, 1 Satz;

2,8 Wassertank, 1 Satz;

3 Wärmeschutzmaterial

3.1 Die Dachinnenwand ist ausgekleidet mitimportiertHochtemperatur-Cerablanket-Blöcke.

3.2 Die Seitenwände des elektrischen Widerstandsofens sind ausgekleidet mitimportiertHochtemperaturwärme

Konservierungstafeln.

3.3 Der Boden des Maschenbandförderofens ist mit hochwertiger Wärmedämmung ausgestattet

Konservierungssteine.

3.4 Die Ziegel des Bandofens mit Heizelement am Boden sind hoch

Deformierte Aluminiumoxidsteine, insgesamt 8 Stück.

3,5 Muffeltank-Bodenplatte (Siliziumkarbid), 8-teilig.

4 Heizeinrichtung

Widerstandsdraht, Cr15Al5, ￠35mm, 77 Stück;

Widerstandsdraht, Cr15Al5, ￠19mm, 2 Stück;

Porzellanröhren, hochtonerdehaltiges Material, 154 Stück;

• Rauchgasabsaugung (Absaugung der Abgase aus dem Ofen und dem Abschreckbehälter)

Abluftventilator (0,25 kW), 1 Satz;

Thermoelement, K-Typ, WRN130, 4 Stück;

6.Atmosphäre im Ofen

Methanol-Durchflussmesser, 1 Satz;

Propan-Durchflussmesser, 1 Satz;

Referenzgasdurchflussmesser, 2 Sätze;

Luftpumpe, 4 W, 2 Sätze;

Sauerstoffsonde, TC-K-06, 1 Stk.;

Magnetventil, 1/4, 1 Stück;

7. Temperaturkontrollgerät

Der Maschenbandofen ist mit 4 Temperaturzonen ausgestattet. Der Ofen ist PID-gesteuert und

Jede Zone ist mit einem Amperemeter ausgestattet, um die Heizleistung der einzelnen Zonen zu überprüfen.

Die Temperatur und das Kohlenstoffpotential werden durch die intelligente Temperatur geregelt

Controller. Es stehen eine automatische und eine manuelle Methode zur Verfügung.

Die Temperatur wird mit Übertemperatur- und Untertemperaturanzeige eingestellt und

akustischer Alarm und Thermoelementbruchalarm. Das Antriebssystem ist mit

ein optischer und akustischer Alarm bei abnormalem Fahrfehler.

Temperaturregler, 4 Sätze;

Thermoelement, WRN120, K-Typ, 4 Stück;

8.Abschreckbehälter

Der Tankkörper besteht aus Tankkörper, Hebevorrichtung, Heizvorrichtung, Kühlung

Gerät und Temperaturkontrollgerät. Das Abschreckmedium ist helles Abschrecköl.

1 Tankkörper: Der Tankkörper ist aus Stahlblech und Profilstahl in einem dichten

Schweißverfahren.

Tankinhalt: ca. 4000L, 1200*1700*3600mm (B,T,L)

Hebevorrichtung, 1 Satz;

Der Maschenriemen verfügt über einen Kettenantriebsmechanismus.

Hubständer, SUS304, 1 Stück;

Maschenbandbreite: 500mm;

Kettenrad und Kette: P=50,8 mm, SUS304, 4 Sätze;

Lager, UCT, UCP/208, 4 Sätze;

Maschenband: 500*13250*1,2/2,8 mm, SUS304, 1 Stück;

V-förmige Schutzplatte, 500 x 50 x 40 mm, 1 Satz;

Antriebsreduziergetriebe, 0,55 kW, 1 Satz;

Maschenbandgeschwindigkeit: 3–15 Minuten (Mitsubishi-Wechselrichtersteuerung);

Überlastungsschutz, 1 Satz;

Abschreckflüssigkeitszirkulationssystem

Umwälzpumpe, 2,2kW, d=50mm, 1 Satz;

Wärmetauscher mit Luftkühlung, 1 Satz;

Heizgerät

Heizung: 380 V/4 kW, 6 Stück;

Rohrwärmetauscher Typ W: d=25mm (unter Ausnutzung der Abschreckwärme)

Öl zum Erhitzen der Reinigungsflüssigkeit), 1 Set;

Thermoelement, PT100, 1 Stück;

Temperaturregler, 1 Satz;

Niveauregler

Der Füllstandsregler könnte den oberen und unteren Grenzstand mit einem Alarm regeln.

Niveauregler, UK-03, 1 Satz;

Trocknungsventilator, 0,75 kW, 1 Satz;

Fahrerkennungsgerät, 1 Satz;

9.Mesh-Bandspülmaschine

Die kontinuierliche Ofenspülmaschine mit Maschenband ist mit 3 Arbeits

Positionen, 1 für die Reinigung mit heißem Wasser, 1 für das Sprühen mit heißem Wasser und 1 für

Lufttrocknung. Die Maschine ist mit starken Düsen ausgestattet.

1 Typ: Maschenband-Tauch- und Strahlreinigungstyp;

2 Maschenbandantriebsvorrichtung besteht aus Förderständer, Förderkette,

Kettenrad, Maschenriemen und Antriebsuntersetzungsgetriebe.

Maschengurtbreite: 500mm

Maschenband: 500*6600*1,2/2,8 mm, 1 Stück;

Kettenrad und Kettenrad, P=50,8mm, 1 Satz;

Lager, UCT/UCP208, 4 Sätze;

Reduziergetriebe, 0,75 kW, 1 Satz;

3 Der Reinigungstank ist aus Stahlblech gefertigt. Er enthält Warmwasser

Kammer und Sprühreinigungssystem.

Tankinhalt: 200L

Seifenwasser-Spülvorrichtung

Spülpumpe: 1,5kW d=40mm, 1 Satz;

Müllloch: 1 Stück;

4 Temperaturregelung

Elektrische Heizgeräte: 380V/4Kw, 6 Stück;

Heizleistung: 24 kW;

Temperatur Thermoelement, PT100, 1 Stück;

Temperaturregler, 1 Satz;

automatische Wassernachfüllvorrichtung, 1 Gruppe;

Öl- und Wasserabscheider, Überlauftyp, 1 Satz;

Ölnachfüllpumpe, 370W, 1 Satz;

Fahrfehlererkennungsgerät, 1 Satz;

10. Maschenband-Anlassofen

Der Maschenband-Anlassofen erwärmt die Teile von seiner Ober- und Unterwand aus.

Jede Heizzone verfügt über einen Umluftventilator zur Verbesserung der Temperaturgleichmäßigkeit

im Inneren des Ofens. Das Maschenband verfügt über einen Übertragungsmechanismus mit Stützrollen.

1 Hauptparameter

1.1 Maschengurtbreite: 500mm

1.2 Heizbereichslänge: 4000mm

1.3 Nennleistung: 48kW

1.4 Heizungsregelung: 2-Zonen-PID-Regelung;
1.5 Gleichmäßigkeit der Ofentemperatur: ≤ ± 5 °C, Temperaturanstieg der Ofenaußenwand: ≤ 45 °C;

2 Vorderständer

Der vordere Ständer ist der Eingangstisch des Anlassofens. Er besteht aus

dem Rahmen und den Stützrollen.

2.1 Größe des vorderen Ständers: 1500 x 700 x 980 mm

2,2 Stützrollen, ￠219 mm, 1 Satz;

Stützrolle, ￠89 mm, 1 Satz;

3. Ofenkörper

Der Temperofenkörper besteht aus Mantel und Grundrahmen. Er besteht aus 5mm

Stahlplatte und 10# Profilstahl.

Größe des Anlassofenkörpers: 4000 x 1375 x 1760 mm;

11.Die Abdeckplatte des Ofens ist in Abschnitte unterteilt, um eine einfache

Wartung.

4.Mesh-Riemen-Antriebsgerät

4.1 Das Maschenband wird vom Tragrahmen angetrieben. Das Maschenband ist von hinten angetrieben

Typ und hält daher einer minimalen Zugkraft bei hohen Temperaturen stand.

4,2-Maschenriemen-Antriebsgeschwindigkeit: 30–120 mm/min, Wechselrichtersteuerung;

4.3 Maschenband: 500*14000*1,2/1,8 mm, SUS304S, 1 Stück;

4.4 Stützrahmen, 500 x 4000 mm, SUS304, 1 Satz;

4,5 Kette und Kettenrad, P=19,05mm, 1 Satz;

4,6 Reduzierstück, BWEY121-43*43-0,75 kW, 1 Satz;

5. Wärmeschutzmaterial

5.1 Die Wand besteht aus leichten, wärmespeichernden Ziegeln und einer Decke aus Silikataluminiumfasern.

5.2 Der Boden besteht aus leichten, wärmespeichernden Ziegeln und einer Platte aus Silikat-Aluminiumfasern.

5.3 Die Oberseite des Ofenkörpers besteht aus Silikat-Aluminiumfaser-Baumwolle. Die Wärme

Der Luftkanal wird mit Konservierungsmaterial umwickelt.

5.4 Der verwendete Klebstoff ist vom Hochtemperaturtyp 1000.

6. Heizgerät

Die Wärmestrahlungsrohre sind im oberen und unteren Bereich des Korpus angebracht.

6.1 Elektrische Wärmestrahlungsröhren, 220V/1,0kW, 24 Stück;

6.2 Temperaturregler, Honeywell, 2 Sätze;

6.3 Thermoelement, Typ K, 2 Stück;

7 Umwälzventilatoren, importierte Technologie, 2 Sätze;

7.1 Flügelwelle, ￠55 mm SUS304, 2 Stück;

7,2 Radialschaufeln, ￠320, SUS304, 2 Stück;

7.3 Lager, (NSK) UCFY211/209, 2 Sätze;

7,4-Motor, 1,5 kW, 2 Sätze;

7,5 Ölkühltank, 2 Stk.;

7,6-Maschen-Riemenantriebserkennungsgerät, Omron, 1 Gruppe;

12.Computergestützte elektrische Steuerung

Sammelverdrahtung des Elektroschaltschrankes

Elektroschaltschrank, 600*700*2000mm, 5 Stück;

Der Durchlauf-Maschenbandofenwird von der SPS überwacht, die die

Temperatur, Flüssigkeitsstand und Antriebsvorrichtung. Das Steuersystem verfügt über die Audio-

und optischer Alarm, Sicherheitsverriegelungssystem und ein Simulationsbildschirm zur Beobachtung

die Leistung des Ofens in Echtzeit. Jede Einheit verfügt über eine Einzelbewegungsfunktion

und Verknüpfung. Wenn es eine Materialblockade gibt, wird das Maschenband jeder Einheit

könnte sich im oder gegen den Uhrzeigersinn bewegen. Der Abschreckbehälter könnte die Bewegung stoppen

vorübergehend für den isothermen Prozess.
