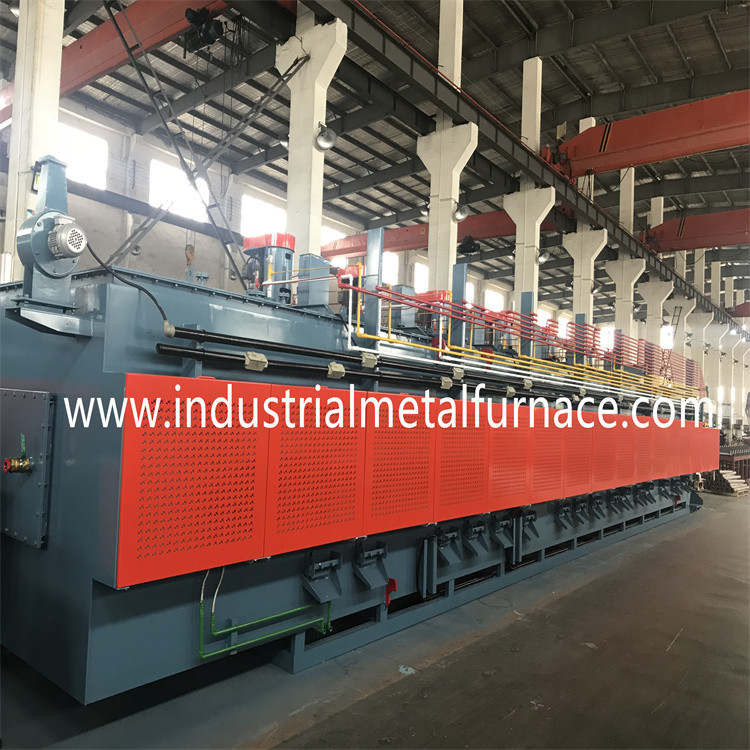

Hohe elektrische Heizung ununterbrochener Mesh Belt Furnace der Quantitäts-40400

Ofenlinie der Wärmebehandlung 1.The wird von enthalten:

Löschen von Ofen →, welches die abkühlende Behälter → Posten-Entfettung löscht

und Reinigungsbehälter → ununterbrochene Heißluft, die Ofen → mildert

Automatische Temperaturüberwachungs-Platte.

(1) Gesamtleistung: über 170KW (einschließlich Hilfshydraulik);

(2) Gesamtlänge: ungefähr 23 Meter;

(3) Gesamtgewicht: über 22000kg;

2D. technische hauptsächlichparameter des Förderermaschen-Gurtofens

Kapazität: und mildert über 130-180kg/h, löscht die Karburierung ist

über 60-120kg/h und den Ertrag schwankt mit der Form, der Größe und dem Stapeln

vom Werkstück. Arbeitsteile: Hardware-Werkzeuge, Standardteile, etc.

3. technische Spezifikation pro Einheit

Löschen des Ofens

3-1. Spezifikation

Behälter 4.Quenching

4-1. Spezifikation

4-1-1 Maschengurtofen: B=600mm-Material: 204, 1pc, ¢1.6*¢1.6*hem 30 05075-AL

4-1-2 Getriebe: N=1.5KW, I=450, P=25.4 ganz, Nanfang-Motor + Xintao-Reduzierer

(einschließlich Drehmomentbegrenzer);

4-1-3 abkühlende Pumpe: 5.5HP×3“, 1 eingestellt, Shanghai Jiajin;

4-1-4 Umlaufpumpe: 5.5HP×3“, 1 eingestellt, Shanghai Jiajin;

4-1-5 Plattenwärmetauscher: (20m2), 1 eingestellt, Yuanxiang-Wärmeaustausch;

4-1-6 wird der anhebende Streifen von Aluminiumlegierung gemacht, 1 eingestellt, Wondery machte;

6.Post-Entfettungsund Reinigungsbehälter

6-1. Spezifikation

6-1-1 Maschengurt: Material: W=400mm, 1PC, Rand 30 05075-AL ¢1.6*¢ 2,0;

6-1-2 Getriebe: N=0.75KW, I=450, P=19.05 1 PC, Nanfang-Motor + Xintao-Reduzierer

(einschließlich Drehmomentbegrenzer);

6-1-3 Spraypumpe: N=2.2kw, 1 PC, Jiajin;

6-1-4 Ölwasser-Trennungsmotor: N=0.10KW, 1 eingestellt, besonders angefertigt;

6-1-5 elektrische Heizung: N = 18.9KW, 3 PC, besonders angefertigt;

Mildern des Ofens

7-1. Spezifikation

7-1-1 Betriebstemperatur: ≤ 650 ℃;

7-1-2 bewertete Heizkraft: über 80-95KW;

7-1-3 Zahl von Heizungen: 81 Sätze;

7-1-4 Zahl von Zonen: 3 Zonen;

7-1-5 Heizungsofenlänge: 6000mm;

7-1-6 Ausgangsgestelllänge: 1000 Millimeter;

7-1-7 Maschengurtbreite: B=600mm (Material SUS304);

7-1-8 Gesamtgewicht des Ofenkörpers: ungefähr 7 Tonnen;

7-1-9 Gesamtbreite des Ofenkörpers: Ungefähr 1825 Millimeter;

7-1-10 Getriebe: N= 0.75KW, I = 1800, P = 25,4;

7-1-11 Fan: N= 3-1.5kw;

7-1-12 Ofentemperatureinheitlichkeit: ± 6 ℃;

7-1-13 Temperaturüberwachungsgenauigkeit: ± 1 ℃;

7-1-14 Ofenwandtemperatur: ≤ 40 ℃ + Raumtemperatur (Getriebeseite);

Elektrische Steuerung

Komponenten 8.Main

9.automatischesKontrollsystemderEinzelkonzentrationdesKohlenstoffso2

Spannung 220-380v × eins Ф× 50HZ;

1. Möglicher Prüfer C.P-Kohlenstoffs, 1 PC;

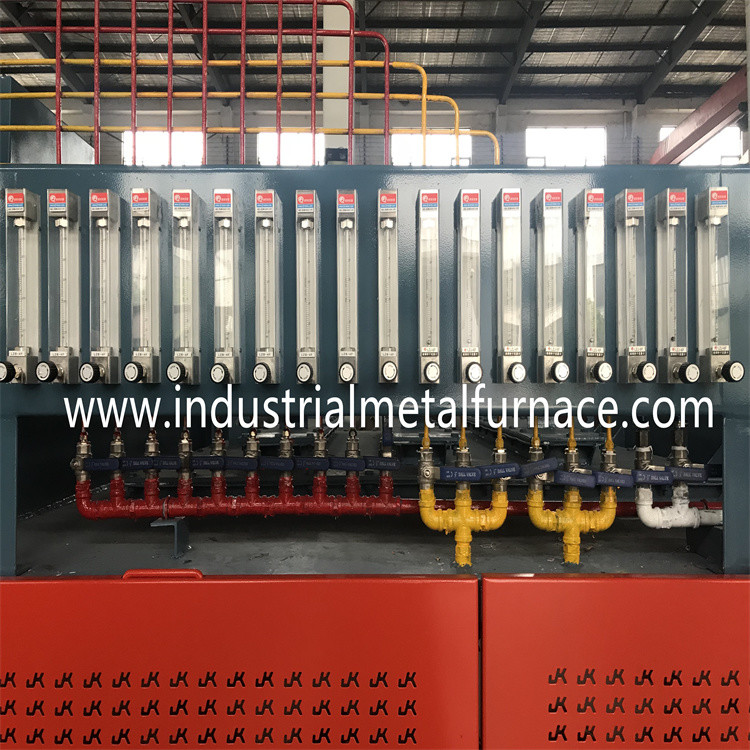

2. Luftpumpe: 2 Sätze; Bezugsluftströmungsmeter: 1; Brennendes Luftströmungsmesser des Kohlenstoffs: 1.

3. Recorder: 1 Satz;

4. Steuerung- des DatenflussesMagnetventilgruppe: 1 Gruppe;

5. Sauerstoffsonde Ф 27m/m × 600m/m: 1pc;

6. Luftrohrleitung: 1 PC;

7. Elektrische Verdrahtung: 1 PC;

Arbeit 10 vor Ort

Rohre 1: die Rohre für den ununterbrochenen Gurtofen werden vom Käufer vorbereitet, aber werden vereinbart

entsprechend der Anweisung des Verkäufers.

Verdrahtung: Die Drähte zwischen dem Kabinett zu jedem Ausrüstungsabschnitt werden vorbei zur Verfügung gestellt

der Käufer, aber werden entsprechend der Anweisung des Verkäufers angeschlossen.

Malerei 3; der elektrische Widerstandsofen wird mit tiefer Farbe gemalt.

Rohrverbindung: Die Auspuffrohre werden vom Käufer vorbereitet und selbst-entworfen, der von abfährt

Punkt von Verbindungsflanschen der Ausrüstung.
