Erdgas Mesh Belt Conveyor

Mildern des Ofens für Frühlings-Teile

Anforderungen 1.Customer's

Behandelt zu werden Teile: Kohlenstoffstahlsprengringe;

Wärmebehandlungsprozeß: Mildern;

Ertrag: 250kg/hour.

2.Specification der Ausrüstung

Basiert auf den oben genannten Anforderungen, empfehlen wir Gas

Maschengurt, der Ofen 600*5000*120mm mildert.

technischer Parameter 3.Main

3,1 Strom

3.1.1 elektrischer Strom: 380V±10%, 3phase WECHSELSTROM, 50HZ;

3.1.2 Maß und Steuerung: 220V±10%, 50HZ;

3.1.3 Getriebe und andere Kontaktstelleenergie: ungefähres 11KW;

3.1.4 normale Arbeitsfähigkeit: ungefähres 8KW.

3,2 Gas

3.2.1 Brennstoff: Erdgas

3.2.2 Gaskontaktstelledruck: 0.5-1bar;

3.2.3 Heizwert: 8400Kcal/m3;

3.2.4 Mildern des Ofens: 240KW; 40KW*6pcs;

3.2.5 Temperatur: maximales 650℃;

Spezifikation 4.Technical

Der Maschengurt, der Ofen mildert, besteht aus Vordergepäckträger, Ofenkörper,

Ofenverkleidung, Heizsystem, Heißluftzirkulationssystem und Getriebe

System. Der Ofen nimmt obere Heizmethode an. Jede Heizzone hat

ein Zirkulationsfan, zum einer vereinheitlichten Ofentemperatur zu erzielen. Das Mildern

Ofen angetrieben durch Stützrolle.

4,1 Hauptparameter:

4.1.1 Fördererbreite: 600mm;

4.1.2 Heizungslänge: 5000mm;

4.1.3 Heizkraft: 240KW (Erdgas);

4.1.4 Heizungs- Steuerung: 3 Zonen, PID-Steuerung;

4.1.5 Temperatureinheitlichkeit: ≤±5℃;

4.1.6 Ofenoberflächentemperaturanstieg: ≤45℃;

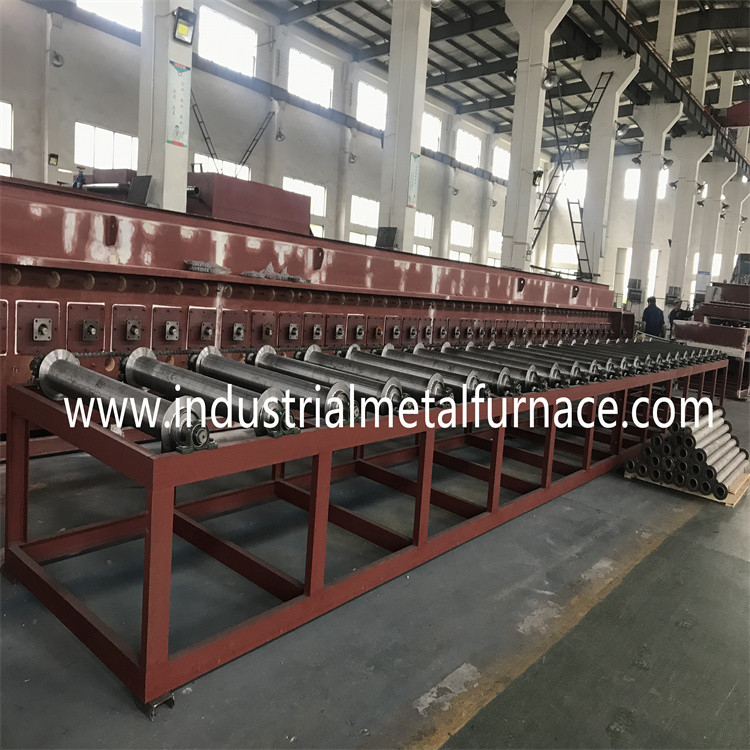

4,2 Vordergepäckträger

Der Vordergepäckträger ist ein Zufuhrstand für das Mildern des Ofens, der besteht

vom Gestell und von der Stützrolle.

4.2.1 Größe des Gestells: 1500*800*980mm;

4.2.2. Stützrolle: ¢219mm;

Stützrolle: ¢89mm;

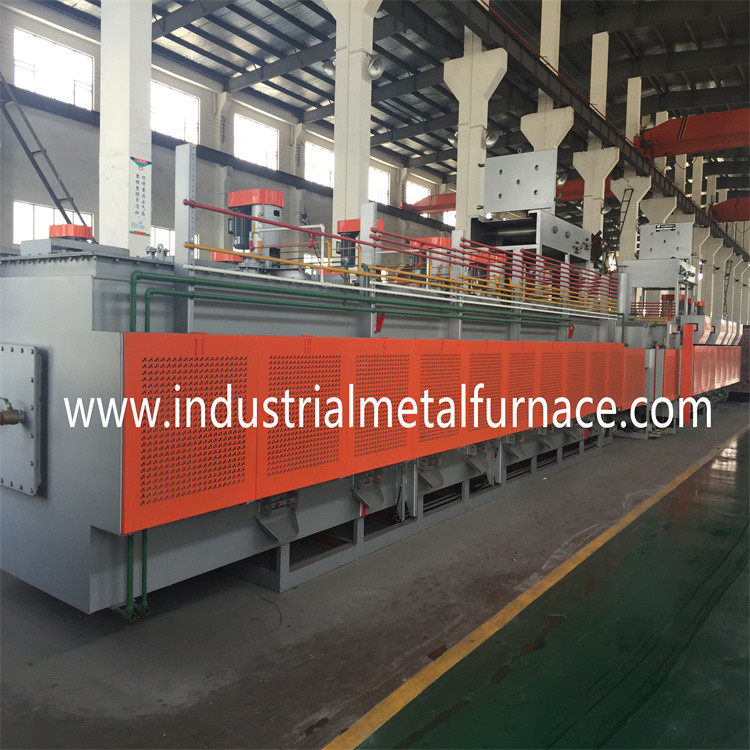

4,3 Ofenkörper:

Der Förderband-Ofenkörper besteht Ofenoberteil und aus unterem Rahmen, der ist

geschweißt durch 5mm Stahlplatte und Stahl des Kanals #10

Körper mit 4.3.1 Öfen: 5000*1475*1760mm;

4.3.2 kann jede Zone der oberen Abdeckung separat geöffnet sein, die ist

bequem zur Wartung

4,4 Förderer und Fördererkraftübertragungssystem:

4.4.1 ist das Getriebe des Werkstückes durch Maschengurt;

4.4.2 ist das Getriebe des Maschengurtes durch Stützrolle und es nimmt an

hintere Laufwerksart, zum den Maschengurtbären der minimalen Spannung darunter zu machen

hohe Temperatur.

4.4.3 Maschengurtübertragungsgeschwindigkeit: 30~120mm/min, Mitsubishi

Frequenzsteuerung;

4.4.4 Maschengurt: 600*16000*1.2/1.8mm, SUS304S, 1 PC;

4.4.5 Klammer: 600*5000mm, SUS304, 1 PC;

4.4.6 Kettenrad: P=19.05mm, 1 PC;

4.4.7 Reduzierer, BWEY121-43*43-0.75KW, 1 eingestellt;

4,5 Ofenverkleidung

Die Ofenverkleidung nimmt zusammengesetztes Futter an.

4.5.1 Ofenwand: leichte isolierende brick+-Aluminiumkieselsäureverbindung

Faserfreier raum;

4.5.2 Ofensohle: leichte isolierende brick+-Aluminiumkieselsäureverbindung

Faserplatte;

4.5.3 Ofendach: Aluminiumkieselsäureverbindungsfaserbaumwolle, die nach innen eingewickelt wird

das Luftleitblech;

4.5.4 Haftvermittler der hohen Temperatur: 1000

4,6 Heizsystem

Der Maschengurtofen wird durch Erdgas erhitzt. Die Gasbrenner

sind horizontal am oberen Teil des Ofenherds installiert.

4.6.1 Gasbrenner: 40KW/pc;

4.6.2 Ausstrahlen des Rohrs: ¢120mm, SUS304;

4.6.3 Temperaturbegrenzer: Honeywell;

4.6.4 thermische Paare: K-Art;

4,7 Zirkulationsfan

Jede Zone hat einen Zirkulationsfan, dem auf dem Ofendach zu ausgerüstet wird

erzielen Sie die vereinheitlichte Ofentemperatur.

4.7.1 Blattwelle: ¢55mm SUS304;

4.7.2 zentrifugales Blatt: ¢360 SUS304;

4.7.3 Tragen: (NSK) UCFY211,209;

4.7.4 Motor: 1.5KW (Ölkühlung)

4,8 Maschengurtgetriebe-Detektorgerät: Omron, Japan;

4,9 Kühlsystem

Axialventilator: 0.55KW; für welches am Ausgang des Ofens installiert ist

Abkühlen des Werkstückes.

4,10 Schaltschrank

Kabinettgröße: Satz 600*700*2000,1;

Das mechanische Getriebe und die Zusatzheizung der Gurtart Ofen ist

gesteuert durch den PLC. Das Kontrollsystem hat die Übertemperaturwarnung

und Störungswarnung fahrend. Auch es gibt einen Simulationsschirm, zum der Funktion zu zeigen

Leistung des mildernden Ofens. Der Maschengurt kann sich nach rechts drehen

und entgegen dem Uhrzeigersinn im Falle der Blockierung.
