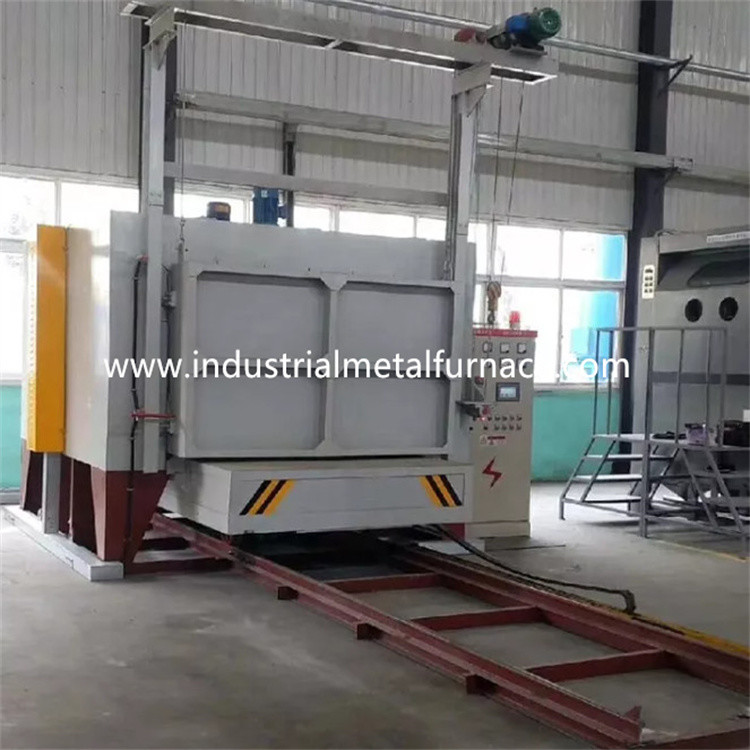

Herd-Ofen des Blockwagen-1000℃ mit zwei Türen 3600×1000×900mm elektrisch

3600×1000×900mm elektrischer Blockwagen-Herd-Ofen mit zwei Türen

1. Anwendung

Der elektrische Herdofen des Blockwagens RT2-230-12 wird hauptsächlich für Hitze benutzt

Behandlung von Stahlkonstruktionsteilen, warf Stahlteile, Wellenstangenteile, Werkzeugstahl

Produkte, etc.

2. Strukturelle Einleitung

Der Herdofen des Blockwagens RT2-380-12 wird hauptsächlich vom Ofenkörper enthalten,

Futter-, Ofentür- und Türkompressionssystem, Blockwagen, Heizelement,

und Temperaturüberwachungssystem.

Körper mit 2,1 Öfen

Die Stahlkonstruktion des Blockwagenherdofen-Entwurfskörpers wird von 8-12# geschnitten gemacht

Stahl und ≥3mm-Stahlplatten. Die Seitensäule und die hinteren Säulen werden von gemacht

Schnitt- Stahl und werden mit Schnitt- Stahl-bracings verstärkt. Das externe

Wand des Ofens wird mit 2 Schichten Zündkapseln und 2 Schichten der Beschichtung gemalt

Farbe. Die Schlüsselkomponente des Ofens wird mit hitzebeständiger Farbe gemalt.

2,2 zeichnend

Der Ofen-Entwurfskörper des Autos untere wird mit einem Gesamtfasersystem errichtet. Das Futter

das Material, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden. Das Aluminium

Fasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft: ≥230Kg/m3) und

dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile. Dieses refraktäre Futter

Struktur hat die Vorteile der niedrigen Wärmeleitfähigkeit, starke Antischockkapazität,

und Anti-Erosion. Das Futter hat eine Gesamtstärke von 350mm. Das Kieselsäureverbindungsaluminium

Faser widersteht einer maximalen Temperatur von 1360℃. Das Material der Rundstahlfixierung

die Teile ist 1Cr13.

Tür- und Tür up-downsystem mit 2,3 Öfen

Die Blockwagen-Herdofentür der hohen Temperatur wird vom Gesamtfaserfutter und -stahl enthalten

Strukturgehäuse. Der Türrahmen wird 10mm von Stahlplatte und 12mm von Schnittstahl gemacht.

Die Tür wird mit Kieselsäureverbindungsaluminiumfaserblöcken selben wie die für den Ofenkörper errichtet.

Die Gesamtstruktur des Ofens behält seine Form bei, während sie erhitzt wird.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts und abwärts angehoben

durch die Hebemaschine. Und sie wird bis zum Frühling versiegelt.

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper, Hitze enthalten

beständige Blockwagenplanscheibe, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 14# und 12mm von Stahlplatten hergestellt.

Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle wird hergestellt

vom Stahl 45# und von ihm ist wärmebehandelt. Das Getriebelager ist von der Fettschriftsäule

Tragen, das Gewicht zu tragen. Es gibt insgesamt 3 Paare Räder, und jedes Rad ist von

Durchmesser 240mm. Der Blockwagen wird motorisiert. Und der Antriebsmotor wird mit einem Bremsen ausgerüstet

Geschwindigkeitsreduzierungsgerät, zum der Trägheit am Start zu entlasten und der Bewegung zu stoppen. Dort

ist 2 Endschalter, zum des Überlaufes des Blockwagens zu vermeiden.

Maurerarbeitkörper: Der Blockwagen wird mit einer schweren Kombination des hohen Tonerdefeuerfesten materials errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine. Der Maurerarbeitkörper von

Blockwagen hat Heizelement-Installationsschlitz für einfache Installation der Heizelemente.

Die ausgewirkten Teile und der Belastungsbereich bricked besonders mit Fettschrifthoch

Aluminiumziegelsteine. Es gibt auch den freien Raum, der für die refraktäre zeichnende Expansion gelassen wird

wenn Sie erhitzt werden.

Blockwagenplanscheibe: 30mm starkes Ni7N hitzebeständiges Stahlwerfenteil mit maximaler Funktion

temperature≤1200℃. Es kann verhindern, dass Skalen in den Heizelementschlitz fallen

welches einen Kurzschluss bilden würde.

beweglicher Mechanismus des Blockwagens: Der Blockwagen hat eine selbstfahrende Methode. Der reduzierende Gang

fährt das Blockwagenrad, um sich zu bewegen. Die Blockwagenbewegung ist glatt und stabil.

Dichtung unter Ofentür, Ofenkörper und Blockwagen: Versiegeln zwischen dem Ofen

Tür und der Ofenkörper ist durch Frühling. Die Dichtung zwischen dem Blockwagen und

Ofenkörper ist durch weiche spezielle Formziegelsteine und Faserbaumwollblock.

2,5 Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr27AL7Mo2 sind

angebracht in 2 Seitenwände. Die Widerstandstreifen werden durch spezielle Formen produziert,

und werden in die Ofenwand durch Porzellannägel installiert. Und es gibt eine Porzellandichtung

zwischen der Faserwand und den Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt Heizung 3

Zonen. Alle Führungs-herausleiterstangen werden von Material φ16 0Cr27AL7Mo2 gemacht.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der Ofen nimmt intelligente Temperatur Changzhous Huibang an

Prüfer, zum der Temperatur zu steuern, die die selbsteinstellende Funktion hat, zum des Ideals zu berechnen

Pid-Parameter und eine Temperaturbeständigkeit erzielen. Der Temperaturbegrenzer hat

Funktionen der Übertemperaturwarnung und des thermischen Paarbruchschutzes.

Der Ofen hat 2 Temperaturüberwachungszonen für die Kontrolle der Verknüpfung zwischen

Temperatur und die Bewegungsbewegungen. Jede Zone wird mit einer Übertemperaturwarnung eingestellt.

Die Heizungsschleife nimmt die Doppelrichtungsstörungsbesuch- und -triggersteuerung an. Die Macht ist

reguliert in der proportionalen vorgeschriebenen Art der Zeit.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit einem Heizkörper komplett ist und

ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife wird mit Amperemeter ausgerüstet,

Voltmeter, Heizelement-Ein-Ausindikator, macht-auf Verriegelungsschutz und sicherer Erdung

Maße.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung, Tür

Kompression und in--heraus Bewegung der Tür. Auch die Bewegungen werden notwendigerweise zu verbunden

stellen Sie die Operationssicherheit sicher.

technische Parameter 3.Main
