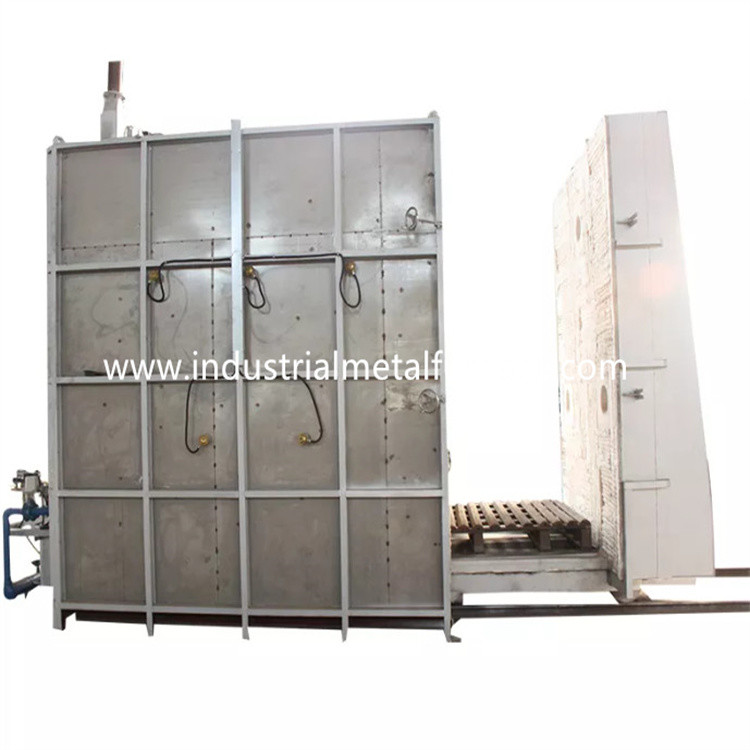

Blockwagen-Herd-Wärmebehandlungs-elektrischer mildernder Ofen 2000×900×600mm

2000×900×600mm elektrischer Blockwagen-Herd, der Ofen mildert

1. Anwendung

Der elektrische Herdofen des Blockwagens RT3-70-6 wird hauptsächlich für benutzt

Mildern, Baustahl, gegossener Stahl, Federstahl und Werkzeugstahl.

2. Strukturelle Einleitung

Der Herdofen des Blockwagens RT3-70-6 wird hauptsächlich vom Ofen enthalten

Körper-, Futter-, Ofentür- und Türkompressionssystem, Blockwagen, Heizung

Element, Zirkulationsgerät und Temperaturüberwachungssystem.

Körper mit 2,1 Öfen

Die Stahlkonstruktion des Blockwagenherdofen-Entwurfskörpers wird von gemacht

Schnittstahl 10-12# und ≥3mm-Stahlplatten. Die Seitensäule und die Rückseite

Säulen werden vom Schnittstahl gemacht und werden mit Schnitt verstärkt

Stahl-bracings. Die externe Wand des Ofens wird mit 2 Schichten gemalt

von den Zündkapseln und von 2 Schichten beschichtender Farbe. Die Schlüsselkomponente des Ofens ist

gemalt mit hitzebeständiger Farbe.

2,2 zeichnend

Der Großhandelsblockwagenherdofenkörper wird mit einem Gesamtfasersystem errichtet.

Das zeichnende Material, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden.

Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runden Edelstahl

Teile. Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit,

starke Antischockkapazität und Anti-Erosion. Das Futter hat eine Gesamtstärke von

240mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 950℃.

2. Tür- und Tür up-downsystem mit 3 Öfen

Die Großhandelsauto bottm Ofentür wird vom Gesamtfaserfutter und -stahl enthalten

Strukturgehäuse. Der Türrahmen wird von 10mm Stahlplatte gemacht. Die Tür wird errichtet

mit Kieselsäureverbindungsaluminiumfaserblöcken selben wie der für den Ofenkörper.

Gesamtstruktur des Ofens behält seine Form bei, während sie erhitzt wird.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die Hebemaschine. Und sie wird bis zum Frühling versiegelt.

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper enthalten,

hitzebeständige Blockwagenplanscheibe, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 14# und 10mm von Stahlplatten hergestellt.

Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle ist

gemacht vom Stahl 45#, und von ihm wärmebehandelt. Das Getriebelager ist vom schweren

Art Säule, die trägt, das Gewicht zu tragen. Es gibt insgesamt 4 Paare Räder und jedes

Rad ist von Durchmesser 240mm.

Maurerarbeitkörper: Der Blockwagen wird mit einer Kombination von hohen Tonerdeziegelsteinen errichtet,

helle Ziegelsteine und Hitzebewahrungsziegelsteine. Der Maurerarbeitkörper des Blockwagens

hat Heizelementinstallationsschlitz für einfache Installation der Heizelemente.

ausgewirkte Teile und Belastungsbereich bricked besonders mit Fettschrifthoch

Aluminiumziegelsteine. Es gibt auch den freien Raum, der für das refraktäre Futter gelassen wird

Expansion, wenn Sie erhitzt werden.

Blockwagenplanscheibe wird mit CrMnN, 30mm geworfen. Das maximale temperature≤950℃. Es hat

langfristiger Gebrauch, ohne Deformation und zu knacken.

Dichtung: Die Dichtung zwischen Ofentür und Ofenkörper und -blockwagen ist wichtiger.

Die Robbe zwischen Ofentür und Ofenkörper nimmt Frühlingskompressionsstruktur an.

Die Robbe zwischen Blockwagen und Ofenkörper ist Robbe des speziell-förmigen Ziegelsteines und der Faser

Baumwollblock.

2,5 Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr25AL5 sind

angebracht in 5 Seitenwände, in zwei Seitenwände, in hintere Wand, in Ofentür und in Blockwagenunterseite.

Die Widerstandstreifen sind durch spezielle Formen produziert und sind in installiert

Ofenwand durch Porzellannägel. Und es gibt eine Porzellandichtung zwischen der Faser

Wand und die Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt 1 Heizzone. Alle

Führungs-herausleiterstangen werden von Material φ16 0Cr25AL5 gemacht.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der Ofen nimmt intelligenten Temperaturbegrenzer an, um zu steuern

Temperatur, die die selbsteinstellende Funktion hat, zum des idealen PID-Parameters zu berechnen und

erzielen Sie eine Temperaturbeständigkeit. Der Temperaturbegrenzer hat die Funktionen von

Übertemperaturwarnung und thermischer Paarbruchschutz.

Der Ofen hat 1 Temperaturüberwachungszone für die Kontrolle der Verknüpfung zwischen

Temperatur und die Bewegungsbewegungen. Jede Zone wird mit einer Übertemperaturwarnung eingestellt.

Die Heizungsschleife nimmt die Doppelrichtungsstörungsbesuch- und -triggersteuerung an. Die Macht ist

reguliert in der proportionalen vorgeschriebenen Art der Zeit.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit einem Heizkörper komplett ist

und ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife wird ausgerüstet

mit Amperemeter Voltmeter, Heizelement-Ein-Ausindikator, macht-auf Verriegelungsschutz,

und sichere mit Erde bedeckende Maße.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung,

Türkompression und in--heraus Bewegung der Tür. Auch die Bewegungen sind notwendigerweise

verbunden, um die Operationssicherheit sicherzustellen.

2,7 heißes Umluftsystem:

Es wird hauptsächlich von einem zentrifugalen Fan und von einem Luftleitblech im Ofen enthalten.

die Hitze, die durch das Heizelement ausgestrahlt wird, wird gleichmäßig zum effektiven Arbeitsbereich vorbei durchgebrannt

der verteilende Fan durch das Windleitblech. Das Luftleitblech wird von 1Cr18Ni9 hergestellt,

und der Fan und die Welle werden von 1Cr18Ni9Ti hergestellt. Zwecks den normalen Gebrauch sicherstellen

Lager, das Kühlverfahren ist Luftkühlung.

Führergerät: es verteilt hauptsächlich die Luft, die durch den verteilenden Fan im Ofen erzeugt wird

entlang der Richtung des Leitblechs effektiv im Ofen, damit die Luft herein machen

der Ofen produzieren schnelle Konvektion, um das Ziel der Temperatureinheitlichkeit zu erzielen.

Die Materialien des Windleitblechs und des Rahmens werden alle von der Platte des Edelstahls 304 gemacht.

Das Luftleitblech und der Rahmen werden auf eine bewegliche Art, das freie sicherzustellen angeschlossen

Expansion des Luftleitblechs unter hoher Temperatur und es sind für Reparatur bequem und

Wartung.

technische Parameter 3.Main

4. Versorgungs-Bereich

5. Komponenten-Ursprung
