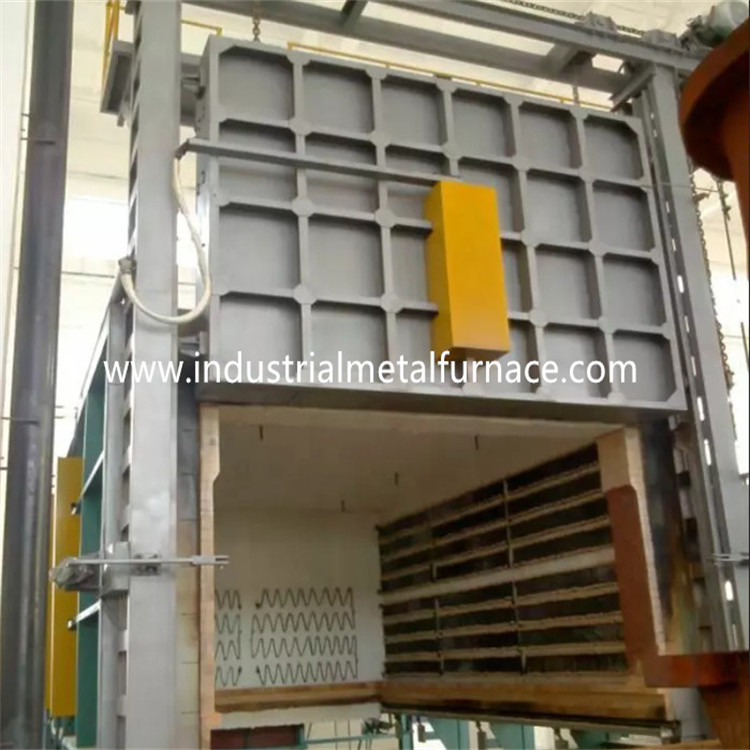

Blockwagen-Herd, der Ofen-Wärmebehandlung 1200×1200×600mm elektrisch löscht

1200×1200×600mm elektrischer Blockwagen-Herd, der Ofen löscht

1. Anwendung

Der elektrische Herdofen des Blockwagens RT3-75-12 wird hauptsächlich für benutzt

Löschen, Baustahl, gegossener Stahl, Federstahl und Werkzeugstahl.

2. Strukturelle Einleitung

Der Herdofen des Blockwagens RT3-75-12 wird hauptsächlich vom Ofen enthalten

Körper-, Futter-, Ofentür- und Türkompressionssystem, Blockwagen, Dichtung

Mechanismus, Heizelement, Temperaturüberwachungssystem.

Körper mit 2,1 Öfen

Die Stahlkonstruktion des Blockwagenherdofen-Körpers wird von 8-10# geschnitten gemacht

Stahl und ≥3mm-Stahlplatten. Die Seitensäule und die hinteren Säulen werden von gemacht

Schnitt- Stahl und werden mit Schnitt- Stahl-bracings verstärkt. Das externe

Wand des Ofens wird mit 2 Schichten Zündkapseln und 2 Schichten von gemalt

beschichtende Farbe. Die Schlüsselkomponente des Ofens wird mit hitzebeständiger Farbe gemalt.

2,2 zeichnend

Der untere Ofenlieferant des Autos wird mit einem Gesamtfasersystem errichtet. Das Futter

das Material, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden.

Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runden Edelstahl

Teile. Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Hitze

Leitfähigkeit, starke Antischockkapazität und Anti-Erosion. Das Futter hat

eine Gesamtstärke von 350mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einem Maximum

Temperatur von 1260℃.

Tür- und Tür up-downsystem mit 2,3 Öfen

Die Blockwagen-Herdofentür der hohen Temperatur wird von der Gesamtfaser enthalten

Zeichnen und Stahlkonstruktionsgehäuse. Der Türrahmen wird von 12mm Stahlplatte gemacht.

Das Futter wird mit hohen Aluminiumfaserblöcken selben wie das für den Ofen errichtet

Körper. Die Gesamtstruktur des Ofens behält seine Form bei, während sie erhitzt wird.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die elektrische Hebemaschine. Und sie wird durch Ofentürselbstgewicht versiegelt.

Blockwagen 2,4 und versiegelnder Mechanismus

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper enthalten,

hitzebeständige Blockwagenplanscheibe und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 12# und von 12mm hergestellt, die Stahl sind

Platten. Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Das Getriebe

Welle wird vom Stahl 45# hergestellt, und sie ist wärmebehandelt. Das Getriebelager

von der Fettschriftsäule ist das Tragen, das Gewicht zu tragen. Es gibt insgesamt 4

von den Rädern und von jedem Rad ist von Durchmesser 240mm.

Maurerarbeitkörper: Der Blockwagen wird mit einer Kombination der hohen Tonerde errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine.

Maurerarbeitkörper des Blockwagens hat Heizelement-Installationsschlitz für einfaches

Installation der Heizelemente. Die ausgewirkten Teile und die Belastung

Bereich bricked besonders mit Fettschrifthohen Aluminiumziegelsteinen.

Es gibt auch den freien Raum, der für die refraktäre zeichnende Expansion gelassen wird, wenn es erhitzt wird.

Die Streifenform-Blockwagenplanscheibe wird mit ZG35Cr24Ni7SiN, 30mm geworfen.

maximales temperature≤1200℃. Es hat langfristigen Gebrauch ohne Deformation und

Knacken.

Dichtung: Die Dichtung zwischen Ofentür und Ofenkörper und -blockwagen ist mehr

wichtig. Die Robbe zwischen Ofentür und Ofenkörper nimmt Ofen an

Türselbstgewichts-Kompressionsstruktur. Die Dichtung zwischen Blockwagen und Ofen

Körper ist Robbe des speziell-förmigen Ziegelsteines, des Faserbaumwollblockes und der doppelten Dichtung des Sandes.

2,5 Heizelement

Heizelement: Der Furchungsform-Legierungswiderstand des Widerstands 0Cr27AL7Mo2

Streifen werden in zwei Seitenwände angebracht. Die Widerstandstreifen werden durch produziert

speziell formt und wird in die Ofenwand durch Porzellannägel installiert. Und dort

ist eine Porzellandichtung zwischen der zu vermeiden Faserwand und den Widerstandstreifen,

Kurzschluss. Die keramischen Schrauben und die Dichtung werden von den hohen Aluminiummaterialien hergestellt

gesintert an der hohen Temperatur, um ausreichende Stärke und Nutzungsdauer sicherzustellen. Dort

sind 1 Heizzone. Alle Führungs-herausleiterstangen werden von φ16 0Cr27AL7Mo gemacht

Material.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der Ofen nimmt intelligenten Temperaturbegrenzer an, um zu steuern

die Temperatur, die die selbsteinstellende Funktion hat, zum des idealen PID-Parameters zu berechnen

und erzielen Sie eine Temperaturbeständigkeit. Der Temperaturbegrenzer hat die Funktionen von

Übertemperaturwarnung und thermischer Paarbruchschutz.

Der Ofen hat 1 Temperaturüberwachungszone für die Kontrolle der Verknüpfung zwischen

Temperatur und die Bewegungsbewegungen. Jede Zone wird mit einer Übertemperatur eingestellt

Warnung. Die Heizungsschleife nimmt die Doppelrichtungsstörungsbesuch- und -triggersteuerung an.

Energie wird in der proportionalen vorgeschriebenen Art der Zeit reguliert.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit a komplett ist

Heizkörper und ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife ist

ausgerüstet mit Amperemeter, Voltmeter, Heizelement-Ein-Ausindikator, macht-auf

Verriegelungsschutz und sichere mit Erde bedeckende Maße.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung,

Türkompression und in--heraus Bewegung der Tür. Auch die Bewegungen sind notwendigerweise

verbunden, um die Operationssicherheit sicherzustellen.

technische Parameter 3.Main
