Elektrischer Baustahl der Blockwagen-Herd-Ofen-Wärmebehandlungs-1500×1000×1000mm

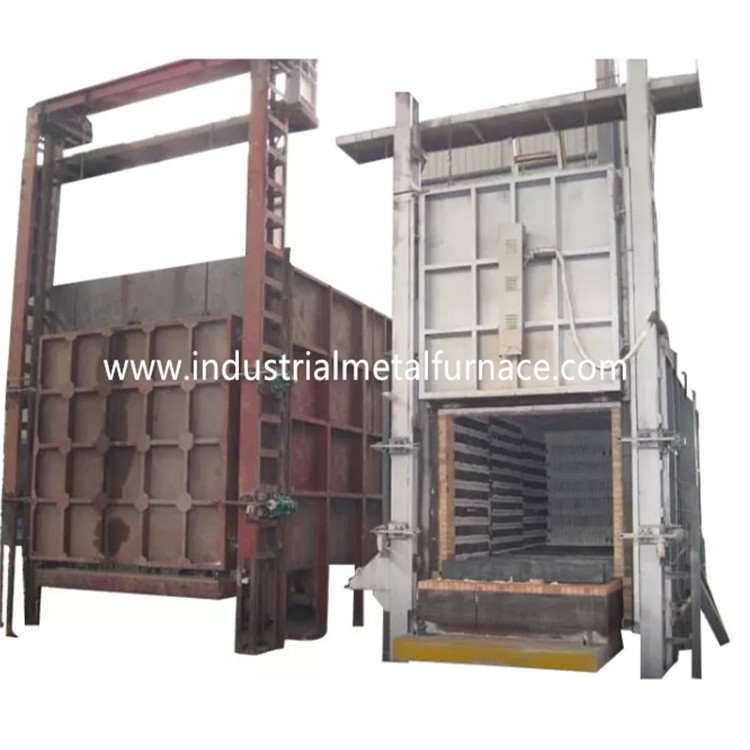

1500×1000×1000mm elektrischer Blockwagen-Herd-Ofen

1. Anwendung

Der elektrische Herdofen des Blockwagens RT3-110-11 wird hauptsächlich benutzt

für die Vergütung, das Löschen und die Normalisierung von Stahlteilen, werfend

Teile und Edelstahlteile, etc.

2. Strukturelle Einleitung

Der Herdofen des Blockwagens RT3-110-11 wird hauptsächlich vom Ofen enthalten

Oberteil, Futter, Ofentür, Ofentürhebevorrichtung und Tür

Kompressionsmechanismus, Blockwagen, Blockwagenzugkraftmechanismus, versiegelnd

zwischen Ofenkörper und Blockwagen, Heizelement und örtlich festgelegtes Gerät,

und Temperaturüberwachungssystem.

Oberteil mit 2,1 Öfen

Die Ofenkörpers des Autos des elektrischen Widerstands des unteren Stahlkonstruktion wird gemacht

vom Schnittstahl 8-10# und von ≥3mm-Stahlplatten. Die Seitensäule und die Rückseite

Säulen werden vom Schnittstahl gemacht und werden mit Schnittstahl verstärkt

bracings. Die externe Wand des Ofens wird mit 2 Schichten Zündkapseln gemalt,

und 2 Schichten beschichtende Farbe. Die Schlüsselkomponente des Ofens wird mit gemalt

hitzebeständige Farbe.

Futter 2. 2

Der untere Ofenkörper des Gasautos wird mit einem Gesamtfasersystem errichtet.

das Material zu zeichnen, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden.

Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile.

Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit,

starke Antischockkapazität und Anti-Erosion. Das Futter hat eine Gesamtstärke

von 325mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von

1260℃. Die Faserbefestiger werden vom Edelstahl hergestellt.

2. Tür- und Tür up-downsystem mit 3 Öfen

Die schnelle löschende Wärmebehandlungsofentür wird vom Gesamtfaserfutter enthalten

und Stahlkonstruktionsgehäuse. Das Ofenoberteil wird von 12mm Stahlplatte für gemacht

der Türrahmen. Die Tür wird mit Kieselsäureverbindungsaluminiumfaserblöcken selben wie errichtet

das für den Ofenkörper. Die Gesamtstruktur des Ofens behält seine Form bei

während Sie erhitzt werden.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die Hebemaschine. Und sie wird durch Selbstgewicht der Ofentür versiegelt.

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper enthalten,

hitzebeständige Blockwagenherdplatte, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird 12mm von Stahlplatten und vom Stahl 12# hergestellt

Strahl. Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle ist

gemacht vom Stahl 45#, und von ihm wärmebehandelt. Das Getriebelager ist von

Fettschriftsäule, die trägt, das Gewicht zu tragen. Es gibt insgesamt 2 Paare Räder,

und jedes Rad ist von Durchmesser 240mm. Der Blockwagen wird motorisiert. Und der Antriebsmotor

wird mit einem bremsenden Geschwindigkeitsreduzierungsgerät ausgerüstet, um die Trägheit am Start zu entlasten

und Endbewegung. Es gibt 2 Endschalter, zum des Überlaufes des Blockwagens zu vermeiden.

Maurerarbeitkörper: Der Blockwagen wird mit einer schweren Kombination der hohen Tonerde errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine. Ausgewirkt

die Teile und der Belastungsbereich bricked besonders mit Fettschrifthoch

Aluminiumziegelsteine. Es gibt auch den freien Raum, der für das refraktäre Futter gelassen wird

Expansion, wenn Sie erhitzt werden.

Blockwagenherdplatte: 30mm starkes ZG35Cr24Ni7SiN hitzebeständiges Stahlcasting

Teil mit maximalem Arbeits-temperature≤1200℃. Es kann verhindern, dass Skalen in fallen

der Heizelementschlitz, der einen Kurzschluss bilden würde.

beweglicher Mechanismus des Blockwagens: Der Blockwagen hat eine selbstfahrende Methode. Die Verringerung

Gang fährt das Blockwagenrad, um sich zu bewegen. Die Blockwagenbewegung ist glatt und stabil.

Dichtung unter Ofentür, Ofenkörper und Blockwagen: Dichtung zwischen

Ofentür und der Ofenkörper ist durch das Selbstgewichtsdruckfestziehen

Mechanismus. Die Dichtung zwischen dem Blockwagen und dem Ofenkörper ist durch

weiche spezielle Formziegelsteine und Faserbaumwollblock.

2,5 Heizelement

Heizelement: Der Spiraleform-Legierungswiderstand des Widerstands 0Cr27AL7Mo2

Streifen werden in 2 Seitenwände, in hintere Wand, in Ofentür und in Blockwagenunterseite angebracht.

Die Widerstandstreifen sind durch spezielle Formen produziert und sind herein installiert

die Ofenwand durch Porzellannägel. Und es gibt eine Porzellandichtung zwischen

Faserwand und die Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt 1 Heizzone.

Alle Führungs-herausleiterstangen werden von Material φ16 0Cr27AL7Mo2 gemacht.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der Ofen nimmt intelligenten Temperaturbegrenzer zu an

steuern Sie die Temperatur, die die selbsteinstellende Funktion hat, zum des Ideals zu berechnen

Pid-Parameter und eine Temperaturbeständigkeit erzielen. Der Temperaturbegrenzer

hat die Funktionen der Übertemperaturwarnung und des thermischen Paarbruchschutzes.

Der Ofen hat 1 Temperaturüberwachungszone für die Verknüpfung zwischen steuern

die Temperatur und die Bewegungsbewegungen. Jede Zone wird mit eingestellt

Übertemperaturwarnung.

A., entsprechend den Prozessanforderungen, wird das Temperaturanstiegprogramm eingesetzt

das intelligente Instrument und verteilt auf jede Temperaturzone zur Steuerung.

Nennen Sie und redigieren Sie den entsprechenden Prozess, schicken Sie Signale zum untergeordneten und

sammeln Sie die Temperatur jeder Zone vom oberen Instrument.

B. Wenn die Hauptstromversorgung für Operation eingeschaltet wird, wird die Ausrüstung normalerweise

steuern Sie den Elektroofen entsprechend dem Programmprozesssatz im intelligenten

Instrument.

(2) Sendeleistung: sie nimmt das starke Triggersystem an, ausgerüstet mit Heizkörper und

ein ganzer Satz des Luftkühlungssystems. Jede Gruppe elektrische Heizelemente ist

ausgerüstet mit Amperemeter, Voltmeter und Ein-Ausanzeichen über elektrische Heizelemente,

wenn die Macht an Schutz und sichere Erdungsmaßnahmen ineinander greift, sichere Anwendung sicherzustellen.

Das Anheben der Ofentür und alle die Bewegung des Blockwagens werden in der Steuerung abgeschlossen

Kabinett. Es gibt zuverlässiges elektrisches zwischen jeder Aktion und Energie an ineinander greifen

Ineinander greifenschutz mit dem elektrischen Heizsystem.

technische Parameter 3.Main
