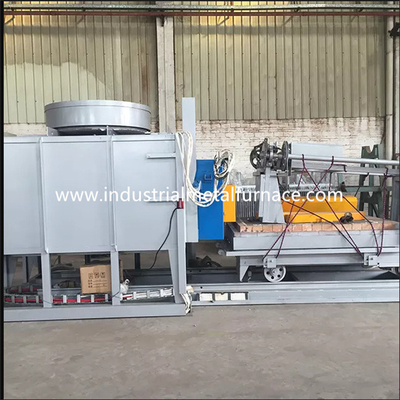

Blockwagen-Herd-Wärmebehandlungs-Ofen 1200 Grad-Auto-untere Art für geworfene Stahlteile

1200 Grad-Celsius elektrische Blockwagen-Herd-Wärmebehandlung

Ofen-Auto-untere Art für Metallform-Stahl-Teile

1. Anwendung

Der elektrische Herdofen des Blockwagens RT2-260-12 ist hauptsächlich

verwendet für Wärmebehandlung von Stahlkonstruktionsteilen, werfen Sie Stahlteile,

Wellenstangenteile, Werkzeugstahlerzeugnisse, etc. Der Wärmebehandlungsofen

ist für das Löschen, das Mildern, die Normalisierung, Ausglühen und anderes weitverbreitet

Prozesse.

2. Technische hauptsächlichparameter

3. Strukturelle Einleitung

Die Wärmebehandlung des Ofens RT2-260-12 für Metall wird hauptsächlich vom Ofen enthalten

Körper-, Futter-, Ofentür- und Türkompressionssystem, Blockwagen, Heizung

Element und Temperaturüberwachungssystem.

Körper mit 2,1 Öfen

Die Stahlkonstruktion des Großhandelskörpers wird von gemacht

Schnittstahl 10-12# und ≥3mm-Stahlplatten.

2,2 zeichnend

Der Großhandelsauto bottm Ofenkörper wird mit einem Gesamtfasersystem errichtet.

das Material zu zeichnen, das benutzt wird, ist das Qualitätszirkonium, welches die Aluminiumfasern enthält, die vorbei repariert werden

Rundstahlteile. Die Aluminiumfasern werden in Blöcke vorkomprimiert

(Kompressionsschwerkraft: ≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch Runde

Edelstahlteile. Diese refraktäre Leitungsstruktur hat die Vorteile des Tiefs

Wärmeleitfähigkeit, starke Antischockkapazität und Anti-Erosion. Das Futter hat

Gesamtstärke von 370mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einem Maximum

Temperatur von 1260℃. Das Material von Rundstahlfixierungsteilen ist 1Cr13.

Tür- und Tür up-downsystem mit 2,3 Öfen

Die untere Ofentür des Autos wird vom Gesamtfaserfutter und von der Stahlkonstruktion enthalten

Gehäuse.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die Hebemaschine. Und sie wird bis zum Frühling versiegelt.

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper enthalten,

hitzebeständige Blockwagenplanscheibe, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 14# und 10mm von Stahlplatten hergestellt.

Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle ist

gemacht vom Stahl 45#, und von ihm wärmebehandelt. Das Getriebelager ist von

Fettschriftsäule, die trägt, das Gewicht zu tragen. Es gibt insgesamt 2 Paare Räder,

und jedes Rad ist von Durchmesser 300mm. Der Blockwagen wird motorisiert. Und das Fahren

Motor wird mit einem bremsenden Geschwindigkeitsreduzierungsgerät ausgerüstet, um die Trägheit an zu entlasten

der Start und Bewegung stoppen. Es gibt 2 Endschalter, zum des Überlaufes zu vermeiden

vom Blockwagen.

Maurerarbeitkörper: Der Blockwagen wird mit einer schweren Kombination der hohen Tonerde errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine. Die Maurerarbeit

Körper des Blockwagens hat Heizelement-Installationsschlitz für einfache Installation von

Heizelemente. Die ausgewirkten Teile und der Belastungsbereich bricked besonders

mit Fettschrifthohen Aluminiumziegelsteinen. Es gibt auch den freien Raum, der für gelassen wird

refraktäre zeichnende Expansion, wenn Sie erhitzt werden.

beweglicher Mechanismus des Blockwagens: Der Blockwagen hat eine selbstfahrende Methode. Die Verringerung

Gang fährt das Blockwagenrad, um sich zu bewegen. Die Blockwagenbewegung ist glatt und stabil.

Dichtung unter Ofentür, Ofenkörper und Blockwagen: Dichtung zwischen

Ofentür und der Ofenkörper ist durch Frühling. Die Dichtung zwischen dem Blockwagen

und der Ofenkörper ist durch weiche spezielle Formziegelsteine und Faserbaumwollblock.

2,5 Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr27AL7Mo2

werden in 2 Seitenwände, in hintere Wand, in Ofentür und in Blockwagenunterseite angebracht. Der Widerstand

Streifen sind durch spezielle Formen produziert und sind in die Ofenwand vorbei installiert

Porzellannägel. Und es gibt eine Porzellandichtung zwischen der Faserwand und

Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt 2 Heizzonen. Alle Führung-heraus

Leiterstangen werden von Material φ16 0Cr27AL7Mo2 gemacht.

2,6 elektrisches Kontrollsystem, 1 eingestellt

Temperaturüberwachung: der Ofen für Wärmebehandlung für Metall nehmen Shanghai Guolong an

intelligenter Temperaturbegrenzer, zum der Temperatur zu steuern, die Selbsteinstellung hat

Funktion, zum des idealen PID-Parameters zu berechnen und einer Temperaturbeständigkeit zu erzielen.

Der Temperaturbegrenzer hat die Funktionen der Übertemperaturwarnung und des Thermal

Paarbruchschutz.
