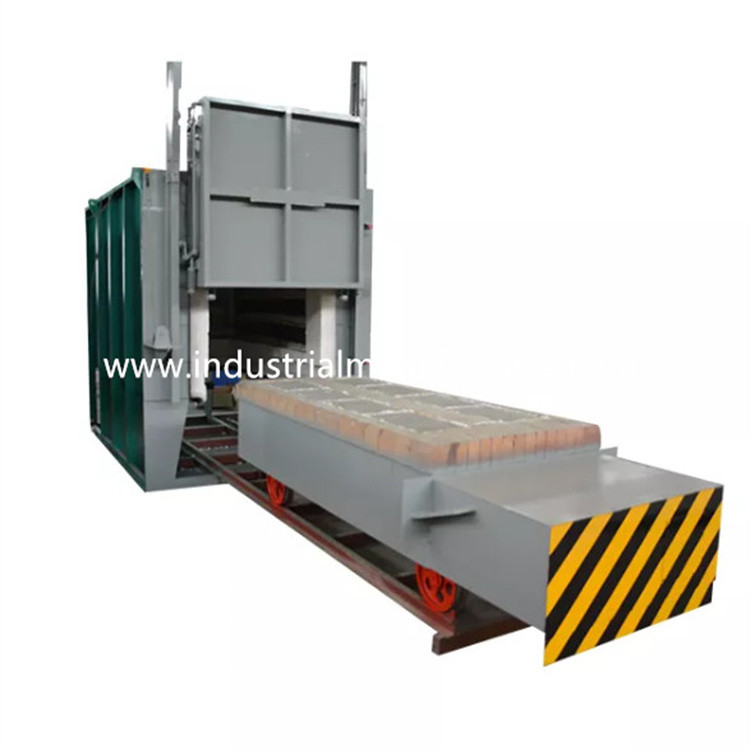

5000×2500×1500mm industrielle elektrische Blockwagen-Wärmebehandlung
Öfen mit PLC-Steuerung
1. Anwendung
Der elektrische Herdofen des Blockwagens RT3-600-12 wird hauptsächlich für benutzt
Ausglühen und Lösungsglühen von Stahlkonstruktionsteilen, Legierung
Teile und Edelstahlteile, etc.
technische Parameter 2.Main
| Nein. |
Einzelteil |
Technische Parameter |
| 1 |
Nennleistung |
600KW (1-100%) justierbar |
| 2 |
Stromversorgung |
380V, 3P, 50Hz |
| 3 |
Nenntemperatur |
1250℃
(Normale Betriebstemperatur: 850-1200℃)
|
| 4 |
Nicht-Lastsofen-Temperaturanstieggeschwindigkeit |
Stunden ≤2.5 |
| 5 |
Kontrollbereich |
4 Zonen |
| 6 |
Effektive Arbeitsgröße |
5000×2500×1500mm (L×W×H) |
| 7 |
Ofengesamtgröße |
5800×3600×2950mm (L×W×H)
Die Höhe umfasst nicht die Höhe des OfenTürrahmens
|
| 8 |
Blockwagengesamtgröße |
6100×2600×950mm (L×W×H) |
| 9 |
Bodenfläche einschließlich den Blockwagen nach innen und äußere Bewegungslänge |
12500*3000mm (L*W) |
| 10 |
Heizelementverbindung |
Y |
| 11 |
Temperatureinheitlichkeit |
±10℃ |
| 12 |
Temperaturmessungsgenauigkeit |
±1.5℃ |
| 13 |
Nicht-Lastsofen-Leistungsaufnahme |
≤18% |
| 14 |
Temperaturüberwachungsmethode |
Störungsbesuch, PID-Regler; Shimaden-Temperaturbegrenzer mit 485 Kommunikationsschnittstelle, 10,1-Zoll-Touch Screen (sie kann historische Daten, Speicherprozeß, u-Scheibennotieren Export, screenshots und andere Funktionen, mit Übertemperaturwarnung)
Steuerung der Note screen+PLC: der Touch Screen wird an den Computer des Kunden angeschlossen. Kommunikationsmodus: Modbus TCP-Schnittstelle. Der OfenSchaltschrank mittelt Echtzeitdaten dem Computer des Kunden über, und der Computer des Kunden kann die Operation und die Heizung des Ofens entfernt steuern.
|
| 15 |
Ofenoberflächentemperaturanstieg |
<45℃ |
| 16 |
Heizelement |
0Cr27AL7Mo2 (Streifen) HRE |
| 17 |
Blockwagenplanscheibe |
Cr25Ni20, 30mm Stärke, hitzebeständiger Stahl |
| 18 |
Ladenmethode |
Produkt geladen auf dem Blockwagen und dann den Blockwagenbewegungen in den Ofen |
| 19 |
Ofentüreinstiegmethode |
elektrisches Hebemaschine 2ton up-down, versiegelt durch das Türselbstgewicht |
| 20 |
Bewegliche Methode des Blockwagens |
Durch den cycloidal Stiftgang-Geschwindigkeitsreduzierer |
| 21 |
Treibende Energie des Blockwagens |
5.5KW |
| 22 |
Ofenverkleidung |
Refraktäre Faser der hohen Temperatur |
| 23 |
Belastbarkeit |
10 Tonnen |
3. strukturelle Einleitung
Der Herd-Wärmebehandlungsofen des Blockwagens RT3-600-12 wird hauptsächlich vom Ofenoberteil enthalten,
Futter-, Ofentür- und Türkompressionssystem, Blockwagen, Heizelement
und reparierte Gerät und Temperaturüberwachungssystem.
elektrisches Kontrollsystem 3,1
Temperaturüberwachung: die Temperatur jeder Heizzone des industrail Metallofens kann sein
separat gesteuert.
Der Ofen nimmt intelligenten Temperaturbegrenzer an, um die Temperatur zu steuern, die hat
selbsteinstellende Funktion, zum des idealen PID-Parameters zu berechnen und einer Temperaturbeständigkeit zu erzielen.
Der Temperaturbegrenzer hat die Funktionen der Übertemperaturwarnung und der thermischen Paare
Bruchschutz.
Der Blockwagenherdofen hat 4 Temperaturüberwachungszonen für die Kontrolle der Verknüpfung zwischen
Temperatur und die Bewegungsbewegungen. Jede Zone wird mit einer Übertemperaturwarnung eingestellt.
Die Heizungsschleife nimmt die Doppelrichtungsstörungsbesuch- und -triggersteuerung an. Die Macht wird reguliert
in der proportionalen vorgeschriebenen Art der Zeit.
Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit einem Heizkörper und komplett ist
Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife wird mit Amperemeter ausgerüstet,
Voltmeter, Heizelement-Ein-Ausindikator, macht-auf Verriegelungsschutz und sicherer Erdung
Maße.
Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung, Tür
Kompression und in--heraus Bewegung der Tür. Auch die Bewegungen werden notwendigerweise zu verbunden
stellen Sie die Operationssicherheit sicher.
