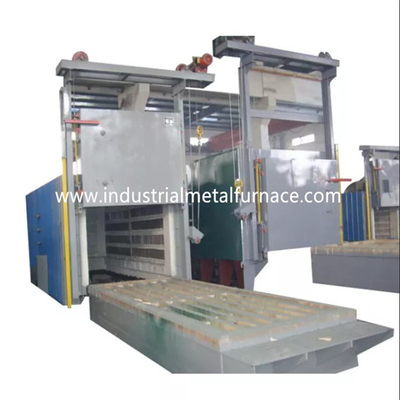

Elektrisches Auto-untere Art des Blockwagen-Herd-Wärmebehandlungs-Ofen-8000×2500×2000mm

Einleitung 3.Structural

Der Herdofen des Blockwagens RT3-1000-12 wird hauptsächlich vom Ofen enthalten

Oberteil-, Futter-, Ofentür- und Türkompressionssystem, Blockwagen, Heizung

Element und örtlich festgelegtes Gerät und Temperaturüberwachungssystem.

Oberteil mit 3,1 Öfen

Die des unteren Stahlkonstruktion Ofenkörpers des Autos wird von gemacht

Schnittstahl 10-14# und ≥3mm-Stahlplatten. Die Seitensäule und die Rückseite

Säulen werden vom Schnittstahl gemacht und werden mit Schnitt verstärkt

Stahl-bracings. Die externe Wand des Ofens wird mit 2 Schichten von gemalt

Zündkapseln und 2 Schichten beschichtende Farbe. Die Schlüsselkomponente des Ofens wird gemalt

mit hitzebeständiger Farbe.

3,2 zeichnend

Der industrielle Wärmebehandlungsofenkörper wird mit einem Gesamtfasersystem errichtet.

Das zeichnende Material, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden.

Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile.

Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit,

starke Antischockkapazität und Anti-Erosion. Das Futter hat eine Gesamtstärke

von 350mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 1300℃.

Die Faserbefestiger werden vom Edelstahl hergestellt.

Tür- und Tür up-downsystem mit 3,3 Öfen

Die untere Ofentür des Autos wird vom Gesamtfaserfutter und -stahl enthalten

Strukturgehäuse. Das Ofenoberteil wird von der Platte 14# und 14mm von Stahlplatte für gemacht

der Türrahmen. Die Tür wird mit Kieselsäureverbindungsaluminiumfaserblöcken selben wie die errichtet

für den Ofenkörper. Die Gesamtstruktur des Ofens behält seine Formwann bei

erhitzt.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts angehoben und

abwärts durch die Hebemaschine. Und sie wird durch Selbstgewicht der Ofentür versiegelt.

Blockwagen 3,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, refraktärer Maurerarbeitkörper, Hitze enthalten

beständige Blockwagenherdplatte, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 18# und 14mm von Stahlplatten hergestellt.

Der Blockwagen könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle ist

gemacht vom Stahl 45#, und von ihm wärmebehandelt. Das Getriebelager ist vom schweren

Art Säule, die trägt, das Gewicht zu tragen. Es gibt insgesamt 6 Paare Räder und jedes

Rad ist von Durchmesser 300mm. Der Blockwagen wird motorisiert. Und der Antriebsmotor wird ausgerüstet

mit einem bremsenden Geschwindigkeitsreduzierungsgerät, zum der Trägheit am Start und am Halt zu entlasten

Bewegung. Es gibt 2 Endschalter, zum des Überlaufes des Blockwagens zu vermeiden.

Maurerarbeitkörper: Der Blockwagen wird mit einer schweren Kombination der hohen Tonerde errichtet

Ziegelsteine, helle Ziegelsteine und Hitzebewahrungsziegelsteine. Ausgewirkt

die Teile und der Belastungsbereich bricked besonders mit hohem Aluminium der Fettschrift

Ziegelsteine. Es gibt auch den freien Raum, der für die refraktäre zeichnende Expansion gelassen wird, wenn es erhitzt wird.

Blockwagenherdplatte: 30mm starkes hitzebeständiges Teil Stahlwerfens Cr25Ni20 mit maximalem

Arbeits-temperature≤1250℃. Es kann verhindern, dass Skalen in die Heizelemente fallen

Schlitz, der einen Kurzschluss bilden würde.

beweglicher Mechanismus des Blockwagens: Der Blockwagen hat eine selbstfahrende Methode. Die reduzierenden Gang-Antriebe

das Blockwagenrad zum sich zu bewegen. Die Blockwagenbewegung ist glatt und stabil.

Dichtung unter Ofentür, Ofenkörper und Blockwagen: Versiegeln zwischen der Ofentür

und der Ofenkörper ist durch Frühling. Die Dichtung zwischen dem Blockwagen und dem Ofen

Körper ist durch weiche spezielle Formziegelsteine und Faserbaumwollblock.

3,5 Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr27AL7Mo2 (HRE)

werden in 2 Seitenwände, in hintere Wand, in Ofentür und in Blockwagenunterseite angebracht. Der Widerstand

Streifen sind durch spezielle Formen produziert und werden in die Ofenwand durch Porzellan installiert

Nägel. Und es gibt eine Porzellandichtung zwischen der Faserwand und dem Widerstand streift zu ab

vermeiden Sie Kurzschluss. Es gibt 6 Heizzonen. Alle Führungs-herausleiterstangen werden von φ16 0 gemacht

Material Cr27AL7Mo2.

elektrisches Kontrollsystem 3,6

Temperaturüberwachung: der Ofen nimmt intelligenten Temperaturbegrenzer an, um zu steuern

Temperatur, die die selbsteinstellende Funktion hat, zum des idealen PID-Parameters zu berechnen und

erzielen Sie eine Temperaturbeständigkeit. Der Temperaturbegrenzer hat die Funktionen von

Übertemperaturwarnung und thermischer Paarbruchschutz.

Der Ofen hat 6 Temperaturüberwachungszonen für die Kontrolle der Verknüpfung zwischen

Temperatur und die Bewegungsbewegungen. Jede Zone wird mit einer Übertemperaturwarnung eingestellt.

Die Heizungsschleife nimmt die Doppelrichtungsstörungsbesuch- und -triggersteuerung an. Die Macht ist

reguliert in der proportionalen vorgeschriebenen Art der Zeit.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit einem Heizkörper komplett ist und

ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife wird mit Amperemeter ausgerüstet,

Voltmeter, Heizelement-Ein-Ausindikator, macht-auf Verriegelungsschutz und sicherer Erdung

Maße.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung, Tür

Kompression und in--heraus Bewegung der Tür. Auch die Bewegungen werden notwendigerweise zu verbunden

stellen Sie die Operationssicherheit sicher.
