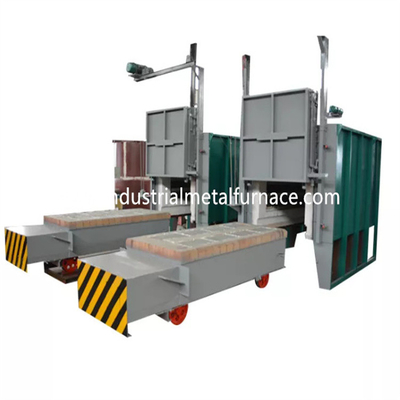

2200 × × 1000mm elektrischer Wärmebehandlungs-Ofen 1800 für Wellen-Form-Stahl-Metallteile

2200 × × 1800 1000mm Customzied elektrisch

Wärmebehandlungs-Ofen für Wellen-Form-Stahl-Metallteile

1. Anwendung

Der elektrische Herdofen des Blockwagens RT-210-12 wird hauptsächlich für benutzt

Wärmebehandlung von Stahlkonstruktionsteilen, warf Stahlteile, Welle

Stangenteile, Werkzeugstahlerzeugnisse, etc.

2. Strukturelle Einleitung

Der Herdofen des Blockwagens RT-210-12 wird hauptsächlich vom Ofen enthalten

Körper-, Futter-, Ofentür- und Türkompressionssystem, Blockwagen,

Heizelement und Temperaturüberwachungssystem.

Körper mit 2,1 Öfen

Die des unteren Stahlkonstruktion Ofenkörpers des Autos wird gemacht

vom Schnittstahl 8-10# und von ≥3mm-Stahlplatten. Die Seitensäule und

hintere Säulen werden vom Schnittstahl gemacht und werden mit verstärkt

Schnitt- Stahl-bracings. Die externe Wand des Ofens wird mit gemalt

2 Schichten Zündkapseln und 2 Schichten beschichtende Farbe. Die Schlüsselkomponente von

Ofen wird mit hitzebeständiger Farbe gemalt.

2,2 zeichnend

Wärmebehandlungs-Ofenkörper des Th wird evertic mit einem Gesamtfasersystem errichtet.

Das zeichnende Material, das benutzt wird, ist die Qualitätsaluminiumfasern, die durch Rundstahlteile geregelt werden.

Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft:

≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile.

Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit, stark

Antischockkapazität und Anti-Erosion. Das Futter hat eine Gesamtstärke von 325mm.

Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 1260℃.

Material von Rundstahlfixierungsteilen ist 1Cr13.

Tür- und Tür up-downsystem mit 2,3 Öfen

Die Wärmebehandlungsofentür wird vom Gesamtfaserfutter enthalten

und Stahlkonstruktionsgehäuse. Der Türrahmen wird von 10mm Stahlplatte gemacht und

12mm Schnittstahl. Die Tür wird mit Kieselsäureverbindungsaluminiumfaserblöcken selben errichtet

als das für den Ofenkörper. Die Gesamtstruktur des Ofens behält seine Form bei

während Sie erhitzt werden.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts und abwärts angehoben

durch die Hebemaschine. Und sie wird durch Ofentürselbstgewicht versiegelt.

Blockwagen 2,4

Der Blockwagen wird vom Drehgestellrahmen, Räder, der refraktäre Maurerarbeitkörper enthalten, hitzebeständig

Blockwagenplanscheibe, Heizelemente und Blockwagen-Antrieb.

Blockwagenstruktur: der Drehgestellrahmen wird vom Strahl 14# und 12mm von Stahlplatten hergestellt. Der Blockwagen

könnte ohne Deformation an der vollen Last für eine lange Zeit arbeiten.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle wird hergestellt

vom Stahl 45# und von ihm ist wärmebehandelt. Das Getriebelager ist von der Fettschriftsäule

Tragen, das Gewicht zu tragen. Es gibt insgesamt 2 Paare Räder, und jedes Rad ist vom Durchmesser

300mm. Der Blockwagen wird motorisiert. Und der Antriebsmotor wird mit einer bremsenden Geschwindigkeit ausgerüstet

Reduzierungsgerät, zum der Trägheit am Start zu entlasten und der Bewegung zu stoppen. Es gibt Grenze 2

Schalter, zum des Überlaufes des Blockwagens zu vermeiden.

Maurerarbeitkörper: Der Blockwagen wird mit einer schweren Kombination von hohen Tonerdeziegelsteinen errichtet,

helle Ziegelsteine und Hitzebewahrungsziegelsteine. Der Maurerarbeitkörper des Blockwagens hat

Heizelement-Installationsschlitz für einfache Installation der Heizelemente. Ausgewirkt

die Teile und der Belastungsbereich bricked besonders mit Fettschrifthohem Aluminiumfeuerfestem material

Ziegelsteine. Es gibt auch den freien Raum, der für die refraktäre zeichnende Expansion gelassen wird, wenn es erhitzt wird.

Blockwagenplanscheibe: 30mm starkes hitzebeständiges Teil Stahlwerfens Cr25Ni20Si2 mit maximaler Funktion

temperature≤1200℃. Es kann verhindern, dass Skalen in den Heizelementschlitz fallen, der

würde einen Kurzschluss bilden.

beweglicher Mechanismus des Blockwagens: Der Blockwagen hat eine selbstfahrende Methode. Die reduzierenden Gang-Antriebe

das Blockwagenrad zum sich zu bewegen. Die Blockwagenbewegung ist glatt und stabil.

Dichtung unter Ofentür, Ofenkörper und Blockwagen: Versiegeln zwischen der Ofentür

und der Ofenkörper ist durch Ofentürselbstgewicht. Die Dichtung zwischen dem Blockwagen und

der Ofenkörper ist durch weiche spezielle Formziegelsteine und Faserbaumwollblock.

2,5 Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr27AL7Mo2 sind

angebracht in 2 Seitenwände. Die Widerstandstreifen werden durch spezielle Formen produziert und

werden in die Ofenwand durch Porzellannägel installiert. Und es gibt eine Porzellandichtung zwischen

die Faserwand und die Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt 2 Heizzonen.

Alle Führungs-herausleiterstangen werden von Material φ16 0Cr27AL7Mo2 gemacht.

elektrisches Kontrollsystem 2,6

Temperaturüberwachung: der Wärmebehandlungsofen nimmt intelligenten Temperaturbegrenzer an, um zu steuern

Temperatur, die die selbsteinstellende zu erzielen hat Funktion, zum des idealen PID-Parameters zu berechnen und

eine Temperaturbeständigkeit. Der Temperaturbegrenzer hat die Funktionen der Übertemperaturwarnung

und thermischer Paarbruchschutz.

Der Ofen hat 2 Temperaturüberwachungszonen für die Kontrolle der Verknüpfung zwischen

Temperatur und die Bewegungsbewegungen. Jede Zone wird mit einer Übertemperaturwarnung eingestellt.

Die Heizungsschleife nimmt die Doppelrichtungsstörungsbesuch- und -triggersteuerung an. Die Macht wird reguliert

in der proportionalen vorgeschriebenen Art der Zeit.

Das Steuerbetätigungssystem ist- eine Großenergie, die ein auslöst, das mit einem Heizkörper komplett ist und

ein Luftkühlungssystem. Es gibt auch einen Luftschalter. Die Heizungsschleife wird mit Amperemeter ausgerüstet,

Voltmeter, Heizelement-Ein-Ausindikator, macht-auf Verriegelungsschutz und sicher

Mit Erde bedecken von Maßen.

Bewegungssteuerung: Die Kontrollen des Kontrollsystems hauptsächlich die Tür up-down Bewegung, Tür

Kompression und in--heraus Bewegung der Tür. Auch die Bewegungen werden notwendigerweise zu verbunden

stellen Sie die Operationssicherheit sicher.

technische Parameter 3.Main
