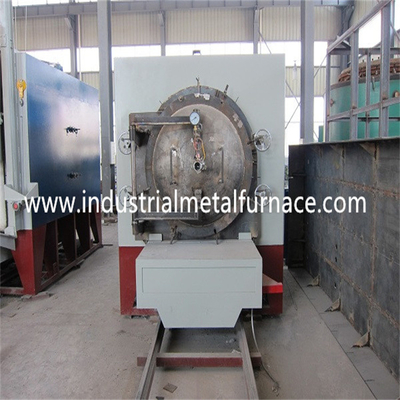

850 Grad-Laufkatzen-Art Vakuumwärmebehandlungsofen

1.Application

Die Laufkatzenart Vakuumwärmebehandlungsofen ist- ein elektrischer Widerstandsofen der periodischen Operation, der hauptsächlich für Wärmebehandlung und Heizung von allgemeinen kleinen und Metall- oder Legierungsanteilen an Stickstoffgas unterhalb ℃ 850 benutzt wird. Sie hat die Vorteile der einheitlichen Ofentemperatur, der einfachen Struktur, der einfachen Operation und des niedrigen Energieverbrauchs.

Parameter 2.Technical

1. Nennleistung 45KW

2Rated Spannung 380V, 3-phasig, 50Hz

3. Nenntemperatur 850 ℃

Maß 4Working (Länge, Breite und Höhe) 1000×800×600mm;

Verbindungsmethode des Elements 5Heating: Y;

6. Temperaturüberwachungsmodus: Pid-Steuerung;

7. Einheitlichkeit von Ofentemperatur ≤± 10 ℃;

8. Temperaturanstieg der äußeren Wand an Ofenseite ≤ 40 ℃;

9. leeres Ofenanwärmdauer ≤ 2H;

10. leeres Ofenverlust-Energie ≤ 18%;

11. Vakuumgrad 0,001 Torr;

Pumpe 12Vacuum: Qualitätsporzellanmarke;

Zustände 3.Service

Innengebrauch 3,1;

3,2 gibt es keinen leitfähigen Staub, explosives Gas und Schadgas, die Metall und Isolierung ernsthaft herum schädigen können;

3,3 keine offensichtliche Erschütterung und Turbulenz.

4. Struktureinleitung

Die Struktur dieser Reihe des elektrischen Wärmebehandlungsofens wird aus Ofenoberteil, Ofenverkleidung, Heizelementen, Ofenbodenplatte, Ofentürgerät und Kontrollsystem verfasst.

Die Hitze, die Ofenoberteil behandelt, wird in ein Kastenoberteil mit Abschnittstahl und Stahlplatte geschweißt, und der Ofen ist von der Ziegelsteinstruktur. Der Abstand zwischen dem Ofen und dem Ofenoberteil wird mit beständigem Faser- und Diatomitmassenhochtemperaturmaterial für Wärmedämmungs- und Hitzebewahrung gefüllt.

Das Heizelement wird auf beiden Seiten vom Ofen mit Draht des Widerstands ocr25al5 gesetzt. Das Heizelement wird aus dem Ofenkörper durch die Stange der Führung heraus heraus geführt und angeschlossen mit der Stromversorgung.

Ofenabdeckung: sie wird mit Luftextraktionshafen (einschließlich manuelles Ventil), Inflationsventil (einschließlich manuelles Ventil), Absaugöffnung (einschließlich manuelles Ventil), Druckanzeiger im Ofen und Sicherheitsventil ausgerüstet.

Staubsaugen Sie Ofen dämpfen Behälter: er wird mit Edelstahl geschweißt. Die Oberfläche des oberen Endes wird mit AsbestFügeabdichtungsring eingebettet, der mit der Ofenabdeckung eingebettet wird. Manuelle Kompressionsschrauben sind entlang den Umfang der oberen Stirnfläche installiert, die benutzt werden, um die Ofenabdeckung und den Behälter in einen anzuschließen, um die Dichtung im Behälter sicherzustellen.

Vakuum-Anlage: Der Wärmebehandlungsofen und -ausrüstung nimmt mechanische Vakuumpumpe der Drehschaufel der Reihe 2x an, die mit Vakuumschlauch und schneller Verbindung ausgerüstet wird. Sehen Sie das Vakuumpumpehandbuch für die Struktur- und Operationsanforderungen der Vakuumpumpe.

Es gibt ein Thermoelementloch auf die Ofenoberseite. Wenn gebräuchlich, wird das Thermoelement in den Ofen eingefügt, um die Betriebstemperatur des Ofens durch den ElektroofenSchaltschrank zu steuern.
