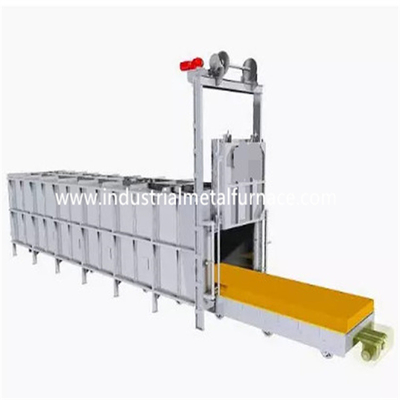

Alle Faser-Bell-Art Wärmebehandlungs-Ofen 380V 3P löschend

Gesamt-Faser Bell-Art Wärmebehandlungs-Ofen, Hitze, die Ofen behandelt

1.Application

Volle Faserglockenart SpaltenWärmebehandlungsofen kann für die Normalisierung, das Löschen, das Mildern und anderes benutzt werden Wärmebehandlung von Metallmaterialien und -teilen. Sie ist für Energieeinsparung, praktische Anwendbarkeit und Neuheit berühmt.

Eigenschaften 2.Main

1,1 wird die ganze Faserwärmebehandlungs-Ofenstruktur angenommen, die ausgezeichnete energiesparende Leistung hat. Verglichen mit dem ZiegelsteinWiderstandsofen der gleichen Spezifikation, spart sie Energie durch 30 | 38% und die Heizquote wird verdoppelt.

1,2 ist der Ofenkörper hell. Der Ofenkörper kann durch den manuellen Mechanismus oder das elektrische Gerät leicht entfernt werden, um die Ofenplattform zu zeigen, die für Be- und Entladung bequem ist.

1,3 wird der Ofenkörper bewegt, der für Ausrüstungspflege und Reparatur bequem ist und die Nutzungsdauer des Ofens verbessert.

1,4 kann der Ofen für Wärmebehandlungssystem mit einer Abdeckung und mehrfachen Ofenpositionen benutzt werden, um Produktivität zu verbessern und Investition zu speichern.

3.Structural kennzeichnet

beweglicher Körper des Ofens 3,1, Ofenverkleidung und Heizelement:

A. Der bewegliche Ofenkörper wird in das Oberteil durch Stahlplatte und Abschnittstahl geschweißt, und die Materialien umfassen Kanalstahl, Winkeleisen, Stahlplatte, etc.

B. Die Wärmebehandlungsofenverkleidung wird in ein Modul mit aller Faserbaumwolle gedrückt und geregelt auf der Ofenoberteilunterstützung durch Edelstahlelemente.

C. Das Heizelement nimmt gewellten Widerstandgurt an, der auf beiden Seiten und der Ofenverkleidung der hinteren Wand durch hohe Aluminiumporzellannägel gehangen und geregelt wird.

örtlich festgelegte Plattform des Ofens 3,2, Ofenverkleidung, Heizelement und Ofenbodenplatte:

A. Der örtlich festgelegte Wärmebehandlungsofenplattform- und -ofenkörper, Kanalstahl als der Rahmen anzunehmen und die Stahlplatte wird in den Coaming geschweißt.

B. Die Ofenverkleidung des elektrischen Widerstands wird vom Isolierungsziegelstein, heller Lehmziegelstein, schwerer Lehmziegelstein und so weiter gemacht.

C. Das Heizelement wird in die Ofenverkleidungsnut mit gewundenem Widerstanddraht gelegt und geregelt mit dem Draht, der Ziegelstein legt.

D. Die Bodenplatte des Ofens wird entsprechend der Ofenverkleidung der Laufkatze hergestellt, und Erweiterungsschächte sind zwischen einander reserviert.

3,3 bewegliches Gerät des Ofenkörpers: das bewegliche Gerät des Ofenkörpers nimmt cycloidal Nadelradreduzierer an, der das gehende Rad des Formstahls durch Kette, Kettenrad, Kardanwelle und das Tragen, den Getriebeeffekt zu erzielen fährt. Das Grenzgerät begrenzt die Position des Ofenkörpers.
