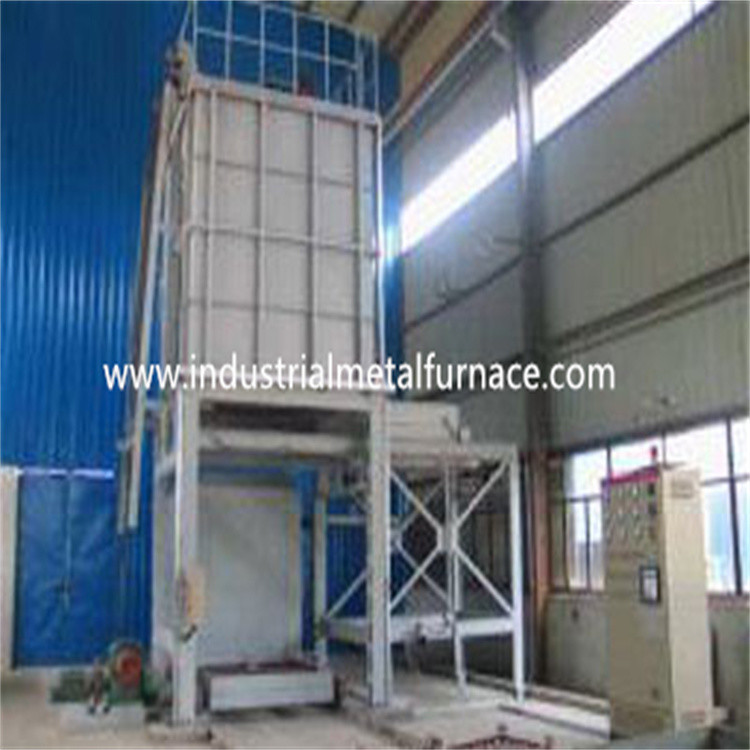

650 Wärmebehandlungsprozeß des Ofens T6 der Aluminiumlegierung des Grads schneller löschender
Ansicht 1.Overall
Die Aluminiumlegierung, die WärmebehandlungsWiderstandsofen löscht, ist ein periodischer OperationsWiderstandsofen, der hauptsächlich für Behandlung der festen Lösung wie schnelles Löschen und Mildern von Aluminiumlegierungscastings benutzt wird.
2.Advantages
Die Werkstücke des Ofens nehmen hängende Operation, mit gutem thermischem Zykluszustand und Uniformtemperatur an.
Nachdem die Fertigstellung des Heizungs- und Holdingstadiums, das Werkstück vom Ofen auf das Härtemittel im Pool innerhalb 12 Sekunden schnell fallen kann und die löschende Behandlungsqualität hoch ist.
Das Temperaturüberwachungssystem nimmt null Kreuzungsthyristor PID triggerund hohe Präzision Shanghais Guolong mit intelligentem Temperaturüberwachungsmeter an, hat der schnelle löschende Wärmebehandlungsofen gute Stabilität und die Übertemperaturwarnung, zu garantieren, dass die Werkstücktemperatur overhigh geht.
Jedes mechanische Getriebeteil des elektrischen Widerstandsofens nimmt Ineinander greifensteuerung und Operation an.
technische Parameter 3.Main
(1) Nennleistung: 100kW ± 10%
(2) Nennspannung: 380V, 3P, 50Hz
(3) Nenntemperatur: ℃ 650
(4) Temperaturüberwachungsmodus: Pid-Steuerung
(5) Zahl von Heizzonen: 1 Zonenverbindungsmethode: Y;
(6) Einheitlichkeit der Ofentemperatur: ≤± 5 ℃
(7) Temperaturüberwachungsgenauigkeit: ± 2 ℃
(8) effektive Arbeitsplatzgröße: 1300×1300×1300mm
(9) Löschen von Übertragungszeit: ≤ 12s (Ofentür offen zum Werkstückwasser)
(10) Anwärmdauer des leeren Ofens: ≤ 2H
(11) leere Ofenverlustenergie: ≤ 12KW
(12) Fanenergie: 3kw
(13) Gebührenanhebender Motor: zwei - Geschwindigkeitsmotor
(14) Temperatur der äußeren Wand der Ofenseite: ≤ 35 ℃
(15) Korb: 1 Satz
Einleitung 4.Structure
Die elektrische Wärmebehandlungsofenstruktur wird aus dem Heizungsofen, -Hebevorrichtung verfasst und löscht Mechanismus, Kontrollsystem, etc.
4,1 Heizungsofen
Der Oberteilrahmen des Ofenkörpers wird durch Profilstahl geschweißt, und die innere Wand wird durch hitzebeständige Platte des Edelstahls 1Cr18Ni9Ti geschweißt. Gleichzeitig zwecks die Deformation der Edelstahlplatte im inneren chamberr an der hohen Temperatur zu vermeiden, hat die Edelstahlplatte auch Erweiterungsschächte. Das Futter ist von aller Faserstruktur, und eine Schicht der Gummiasbestplatte wird zur Innenseite des Ofenoberteils befestigt, das die Rolle der Wärmedämmung spielt und die Ofenoberteiloberfläche vor Korrosion schützt.
Das Heizelement für schnellen löschenden Wärmebehandlungsofen wird in einen Streifen mit Legierung 0cr25a15 gedrückt, sleeved auf dem isolierenden Porzellanrohr und geregelt auf der inneren Kammer des Ofenkörpers durch rostfreien Rundstahl. Dieser strukturelle Widerstandstreifen wird um den Ofen gehangen, der zur Wärmeableitung und der Zirkulation förderlich ist. Das Heizelement nimmt Sternschaltungsmethode an. Die Auflast wird unter 1.6w/cm2 gesteuert, um die Nutzungsdauer der Ausrüstung auszudehnen.
Das Heißluftzirkulationsgerät wird aus Fangerät und Luftleitblech verfasst. Das Fangerät wird auf die Oberseite des Ofenkörpers gesetzt, und der Fan wird vom hitzebeständigen Stahl 1Cr18Ni9Ti in zentrifugale Ventilatorflügel gemacht. Das Luftleitblech wird vom hitzebeständigen Stahl 1Cr18Ni9Ti hergestellt und wird auf der inneren Wand des Ofens durch einige Unterstützungsstangen geregelt. Der Widerstandstreifen wird nach innen eingewickelt, und die Hitze, die durch den Widerstandstreifen ausgestrahlt wird, wird thermisch durch das Heißluftzirkulationssystem verteilt, um die Temperatur in der Ofenuniform zu machen. Das Belüftungsgerät wird entsprechend dem Ofenvolumen der Wärmebehandlung T6 und Zwangsder heißluftzirkulation hergestellt, um die Bedingungen der einheitlichen Ofentemperatur zu erfüllen.
Der Grundrahmen wird für das Laden von Ofenteilen benutzt und wird mit Abschnittstahl geschweißt.
Das Oberteil der Ofentür wird mit Stahl geschweißt, und das Futter ist von aller Faserstruktur.
Die Dichtung zwischen der Ofentür und dem Ofenkörper nimmt den Wurmgangreduzierer an, um zu arbeiten, und die automatische Trägheitsdichtung wird durchgeführt, nachdem sie existiert.
Der elektrische Widerstandsofen wird mit einer Aufladungslaufkatze ausgerüstet.
Hebevorrichtung 4,2
Die Hebevorrichtung wird aus Handkurbel, ladendem Rahmen, anhebender Kette, Rollenrad, etc. verfasst.
Die Handkurbel ist auf eine Seite des Grundrahmens installiert. Sie nimmt einen langsamen Verhältnisreduzierer an und wird mit einem selbstsichernden Gerät, das garantieren kann, dass der Aufladungsrahmen in jeder möglicher Position bleibt und verlangsamt ausgerüstet, um die schnelle Auswirkung des Aufladungsrahmens auf den löschenden Behälter zu verhindern, wenn sie fällt.
Der anhebende Motor nimmt Zweigeschwindigkeitsmotor an, der beim Anheben und schnell wenn absteigend langsam ist.
Der ladende Rahmen wird vom Abschnittstahl oder -Rundstahl entsprechend den Anforderungen des Benutzers gemacht, und eingestellte eine wird zur Verfügung gestellt.
Kontrollsystem 4,3
Das Temperaturüberwachungssystem nimmt null Kreuzungsthyristor PID triggerund intelligentes Meter Shanghais Guolong an, um die Temperatur zu steuern. Es hat die Übertemperaturwarnungsfunktion, zu garantieren, dass die Werkstücktemperatur nicht overhigh geht.
Die mechanischen Getriebeteile des Festlichkeitsofens der elektrischen Wärme nehmen Ineinander greifensteuerung an, d.h. nach der Ofentür ist etwas geöffnet, wird die Stromversorgung der Ventilatorgerät- und -heizungsteile automatisch abgeschnitten, und die Stromversorgung des Lastaufnahmemittels wird automatisch wiederhergestellt. Nachdem der Aufladungsrahmen die gekennzeichnete Position des Ofens erreicht, wird die Stromversorgung des Lastaufnahmemittels automatisch abgeschnitten, wenn die Ofentür geschlossen ist. Nachdem die Ofentür an Ort und Stelle geschlossen ist, kann die Stromversorgung des Ventilatorgerätes und des Heizelementes angeschlossen werden, um die Unfälle wegen des misoperation zu verhindern.
