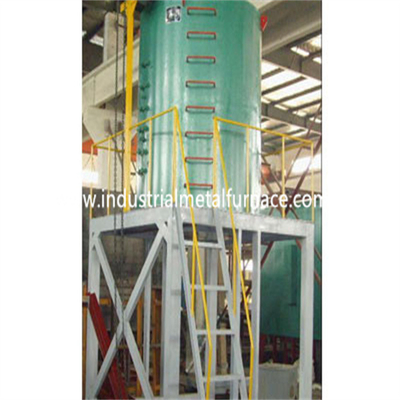

Vertikale Art schneller löschender Wärmebehandlungsprozeß des Ofens T6 für Aluminiumräder

1. Überblick

Aluminiumlegierung φ1500x2000mm, die Ofen löscht, kann für feste Lösung der Aluminiumlegierung benutzt werden und Löschenwärmebehandlung. Dieser schnelle löschende Wärmebehandlungsofen ist ein periodischer OperationsWiderstandsofen, der hauptsächlich für schnelle andere der festen Lösung Behandlung Löschens, des Milderns und von Aluminiumlegierungscastings benutzt wird.

Die Werkstücke des Wärmebehandlungsofens nehmen hängende Operation, mit gutem thermischem Zykluszustand und Uniformtemperatur an.

Nachdem die Fertigstellung der Heizung und der Holding, das Werkstück vom Ofen auf das Härtemittel im Pool innerhalb 12 Sekunden schnell fallen kann und die löschende Behandlungsqualität hoch ist.

Das Temperaturüberwachungssystem nimmt Überfahrttriggerthyristor PID null anund hohe Präzision Shanghais Guolong mit intelligentem Temperaturüberwachungsmeter, der Ofen hat gute Stabilität und die Übertemperaturwarnung, zum des normalen Arbeitens des Ofens sicherzustellen.

Jedes mechanische Getriebeteil des Ofens der Wärmebehandlung T6 nimmt Ineinander greifensteuerung und Operation an.

technische Parameter 2.Main

(1) Nennleistung: 160kW ± 10%

(2) Nennspannung: 380V 3P 50Hz

(3) Nenntemperatur: ℃ 650

(4) Temperaturüberwachungsmodus: Pid-Steuerung

(5) Zahl von Heizzonen: 1 Zonenverbindungsmethode: Y

(6) Einheitlichkeit der Ofentemperatur: ≤± 5 ℃

(7) Temperaturüberwachungsgenauigkeit: ± 1,5 ℃

(8) effektive Arbeitsbereichgröße: Φ 1500×2000mm

(9) Löschen von Übertragungszeit: ≤ 12s (Ofentüreinstieg zum Werkstück, das in den löschenden Behälter fällt)

(10) Anwärmdauer des leeren Ofens: ≤ 2H

(11) leere Ofenverlustenergie: ≤ 28kw

(12) Fanenergie: 4kw

(13) Gebührenanhebender Motor: zwei - Temperatur der äußeren Wand der Geschwindigkeitsmotor (14) Ofenseite: ≤ 35 ℃

(15) Korb: 1 Satz

3. Struktureinleitung

Die Wärmebehandlungsofenstruktur des elektrischen Widerstands wird aus dem Heizungsofen, -Hebevorrichtung verfasst und löscht Mechanismus, Kontrollsystem, etc.

3,1 Heizungsofen

  Der Oberteilrahmen des Ofenkörpers wird durch Profilstahl geschweißt, und die innere Wand wird durch hitzebeständige Platte des Edelstahls 1Cr18Ni9Ti geschweißt.

  Das Heizelement für schnellen löschenden Wärmebehandlungsofen wird in einen Streifen mit Legierung 0cr25a15 gedrückt, sleeved auf dem isolierenden Porzellanrohr und geregelt auf der inneren Kammer des Ofenkörpers durch rostfreien Rundstahl.

  Das Heißluftzirkulationsgerät wird aus Fangerät und Luftleitblech verfasst. Das Fangerät wird auf die Oberseite des Ofenkörpers gesetzt, und der Fan wird vom hitzebeständigen Stahl 1Cr18Ni9Ti in zentrifugale Ventilatorflügel gemacht. Das Luftleitblech wird vom hitzebeständigen Stahl 1Cr18Ni9Ti hergestellt und wird auf der inneren Wand des Ofens durch einige Unterstützungsstangen geregelt. Der Widerstandstreifen wird nach innen eingewickelt, und die Hitze, die durch den Widerstandstreifen ausgestrahlt wird, wird thermisch durch das Heißluftzirkulationssystem verteilt, um die Temperatur in der Ofenuniform zu machen. Das Belüftungsgerät wird entsprechend dem Ofenvolumen der Wärmebehandlung T6 und Zwangsder heißluftzirkulation hergestellt, um die Bedingungen der einheitlichen Ofentemperatur zu erfüllen.

  Der Grundrahmen wird für das Laden von Ofenteilen benutzt und wird mit Abschnittstahl geschweißt.

  Das Oberteil der Ofentür wird mit Stahl geschweißt, und das Futter ist von aller Faserstruktur.

  Die Dichtung zwischen der Ofentür und dem Ofenkörper nimmt den Wurmgangreduzierer an, um zu arbeiten, und die automatische Trägheitsdichtung wird durchgeführt, nachdem sie existiert.

  Der elektrische Widerstandsofen wird mit einer Aufladungslaufkatze ausgerüstet.

Hebevorrichtung 3,2

  Die Hebevorrichtung wird aus Handkurbel, ladendem Rahmen, anhebender Kette, Rollenrad, etc. verfasst.

Kontrollsystem 3,3

  Das Temperaturüberwachungssystem nimmt null Kreuzungsthyristor PID triggerund intelligentes Meter Shanghais Guolong an, um die Temperatur zu steuern. Es hat die Übertemperaturwarnungsfunktion, zu garantieren, dass die Werkstücktemperatur nicht overhigh geht.

  Die mechanischen Getriebeteile des Festlichkeitsofens der elektrischen Wärme nehmen Ineinander greifensteuerung an.
