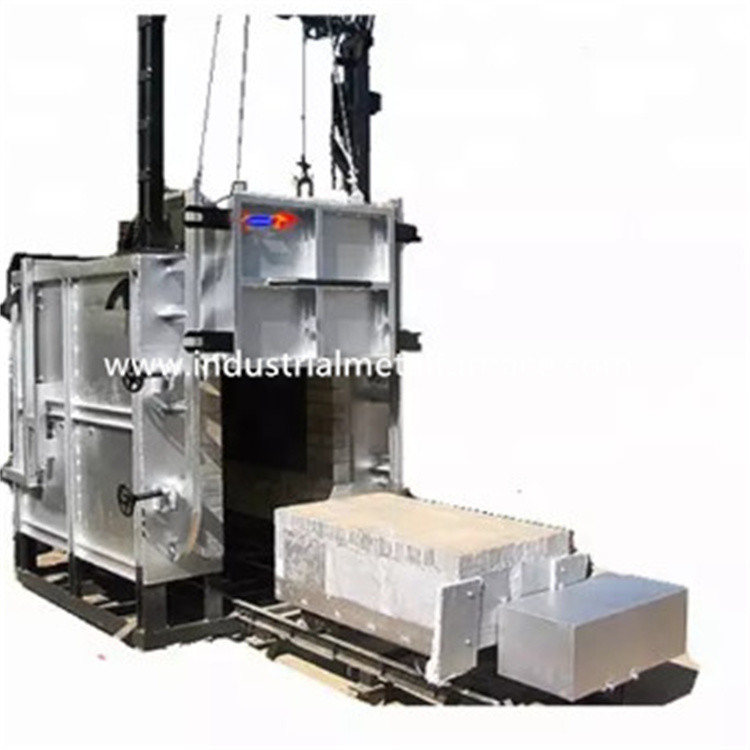

Elektrischer doppelter Laufkatzen-Wärmebehandlungs-Ofen-Blockwagen-Herd für Aluminiumteile

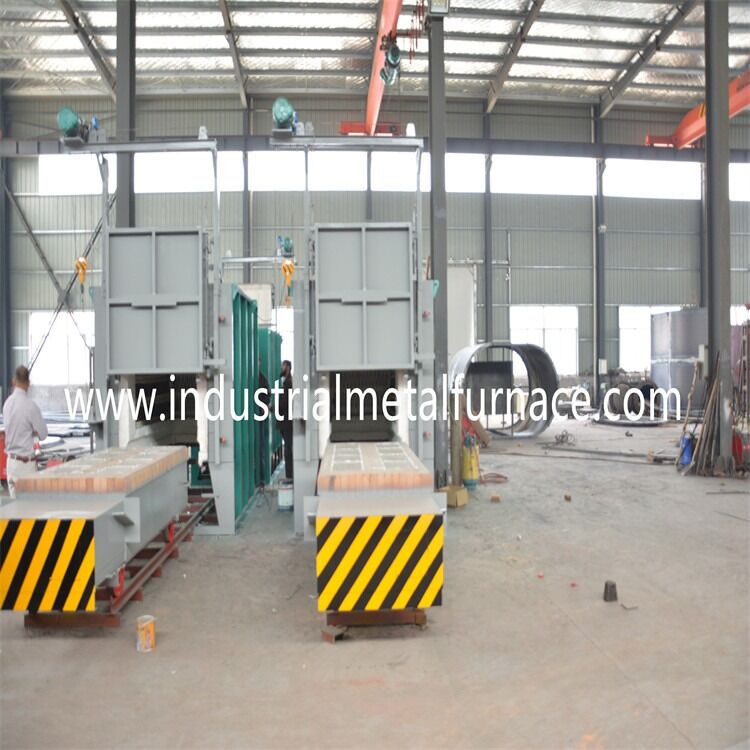

Elektrischer doppelter Laufkatzen-Wärmebehandlungs-Ofen, Blockwagen-Herd-Ofen für Aluminiumteile

1. Anwendung

Die Funktelegrafie₂-wirdelektrischerHerdofendesBlockwagens150-6hauptsächlichfürdieWärmebehandlungsverarbeitungderniedrigenTemperaturderAluminiumplatte, derAluminiumplattenprodukte, desetc.benutzt. WirhabenÖfeneinerderbreiten PaletteWärmebehandlungfürdasMildern, dieVergütung, dasLöschen, dasCaburizing, dieNormalisierungundandereProzesse.

2. Technische hauptsächlichparameter

Korb 3.Loading Spezifikation

Der ladende Korb ist besonders anzufertigen basiert auf der jeder Anforderung des Kunden. Der ladende Korb soll auf die Laufkatze der Wärmebehandlung gesetzt werden.

Oberteil mit 3,1 Öfen

Die Stahlkonstruktion des Ofenkörpers wird vom Schnittstahl 10-12# und von ≥3mm-Stahlplatten gemacht.

3,2 zeichnend

Die Ofenverkleidung ist eine volle Faserstruktur, konstruiert mit den hochwertigen refraktären Standardfasern, die durch Rundstahlteile geregelt werden. Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft: ≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile.

Tür- und Tür up-downsystem mit 3,3 Öfen

Die untere Ofentür des Autos wird vom Gesamtfaserfutter und vom Stahlkonstruktionsgehäuse enthalten.

Fahren von Methode der Tür: Die Ofentür wird elektrisch aufwärts und abwärts durch die Hebemaschine angehoben.

Blockwagen 3,4

Der Blockwagen wird vom Drehgestellrahmen, von den Rädern, vom refraktären Maurerarbeitkörper, von der hitzebeständigen Blockwagenherdplatte, von den Heizelementen und vom Blockwagen-Antrieb enthalten.

Blockwagenstruktur: Sie wird durch Stahlträger des Ich-Strahls 14# und 10mm Stahlplatte geschweißt.

Rad: Die Räder werden von ZG55#-Stahlcasting hergestellt. Die Kardanwelle wird vom Stahl 45# hergestellt, und sie ist wärmebehandelt.

Maurerarbeitkörper: Der Blockwagen wird mit Ziegelsteinen einer schweren hohen Tonerde, hellen Ziegelsteinen und Hitzebewahrungsziegelsteinen errichtet. Die ausgewirkten Teile und der Belastungsbereich bricked besonders mit Fettschrifthohen Aluminiumziegelsteinen. Es gibt auch den freien Raum, der für die refraktäre zeichnende Expansion gelassen wird, wenn es erhitzt wird.

Blockwagenherdplatte: 30mm starkes CrMnN hitzebeständiges Stahl- werfenteil mit maximalem Arbeits-temperature≤950℃.

beweglicher Mechanismus des Blockwagens: Der Blockwagen hat eine selbstfahrende Methode. Der reduzierende Gang fährt das Blockwagenrad, um sich zu bewegen.

Dichtung unter Ofentür, Ofenkörper und Blockwagen: Das Versiegeln zwischen der Ofentür und dem Ofenkörper ist durch den Selbstgewichtsdruck, der Mechanismus festzieht. Die Dichtung zwischen dem Blockwagen und dem Ofenkörper ist durch weiche spezielle Formziegelsteine und Faserbaumwollblock.

3,5 Heizelement

Heizelement: Die Formlegierungs-Widerstandstreifen des Widerstands 0Cr25AL5 gewölbten werden in 2 Seitenwände, in hintere Wand, in Ofentür und in Blockwagenunterseite des Wärmebehandlungsofens angebracht. Es gibt Heizzone 2. Alle Führungs-herausleiterstangen werden von Material φ16 0Cr25AL5 gemacht.

elektrisches Kontrollsystem 3,6

Temperaturüberwachung: der Laufkatzenwärmebehandlungsofen nimmt japanischen intelligenten Temperaturbegrenzer Shimaden an, um die Temperatur zu steuern, die die selbsteinstellende Funktion hat, zum des idealen PID-Parameters zu berechnen und einer Temperaturbeständigkeit zu erzielen. Der Temperaturbegrenzer hat die Funktionen der Übertemperaturwarnung und des thermischen Paarbruchschutzes.

heißes Umluftsystem 3,7

Die Heißluftzirkulation wird hauptsächlich aus 2 zentrifugalen Fans und dem Luftleitblech im Ofen für Wärmebehandlungssystem verfasst.

Einleitung 4.Structural

Der Herdofen des Blockwagens RT2-150-6 für Wärmebehandlung wird hauptsächlich vom Ofenoberteil, Futter, Ofentür, Ofentürhebevorrichtung und Türkompressionsmechanismus, Blockwagen, Blockwagenzugkraftmechanismus enthalten und versiegelt zwischen Ofenkörper und Blockwagen, Heizelement und örtlich festgelegtes Gerät und Temperaturüberwachungssystem.

5. Versorgungs-Bereich
