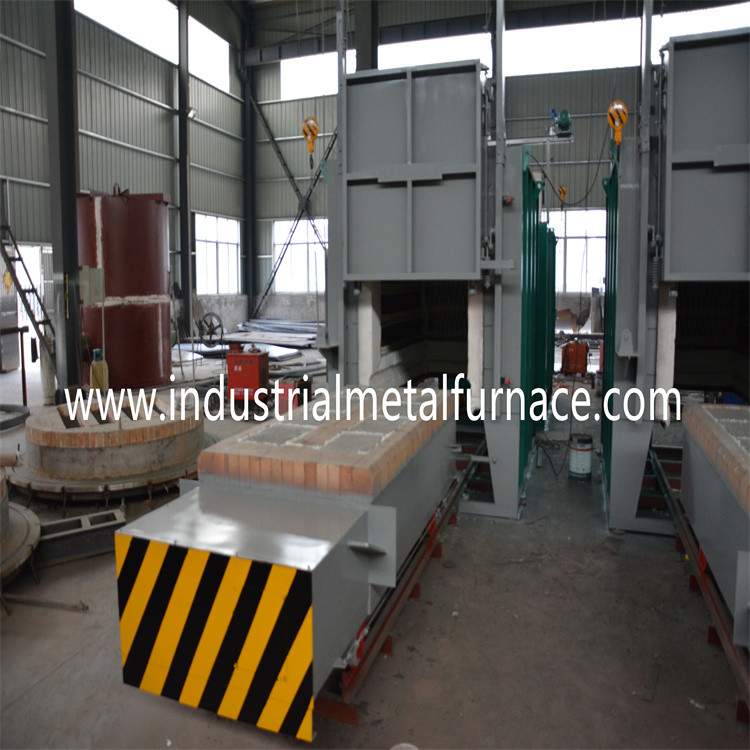

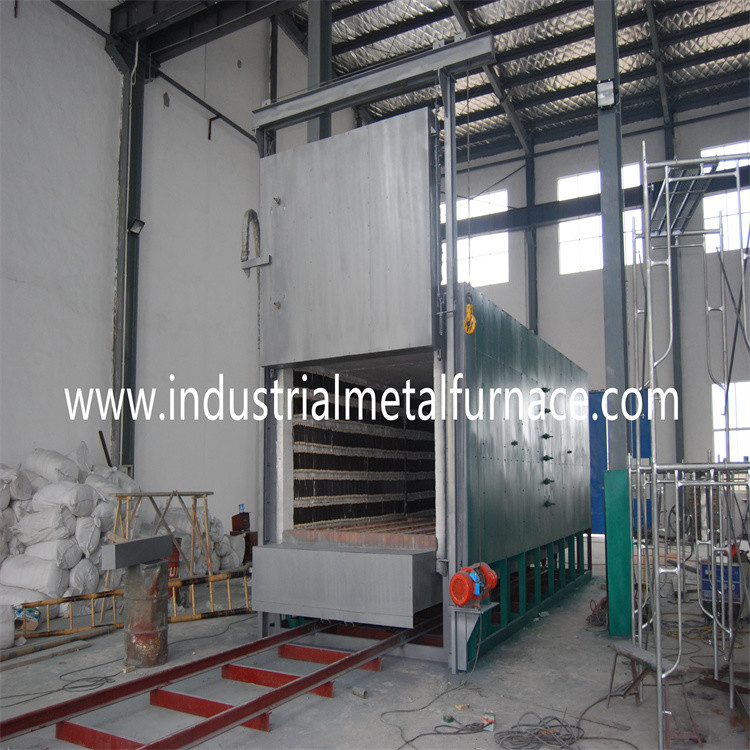

Refraktäre Faserart Wärmebehandlungsofen des Autos des elektrischen Widerstands unterer für boronizing Prozess

1. Arbeitsbedingung des Ofens

1,1 übersteigt die Höhe nicht 1000 Meter.
1,2 ist die umgebende Temperatur im Bereich von ℃ 5-40.
1,3 ist die relative Luftfeuchtigkeit des Monatsdurchschnitts im Gebrauchsbereich nicht größer als 90%.
1,4 gibt es keinen leitfähigen Staub, explosives Gas und Schadgas, die Metall und Isolierung ernsthaft herum schädigen können.
1,5 gibt es keine offensichtliche Erschütterung und Turbulenz.

2. Ofenverkleidung

Die Ofenverkleidung ist eine volle Faserstruktur, konstruiert mit den hochwertigen refraktären Standardfasern, die durch Rundstahlteile geregelt werden. Die Aluminiumfasern werden in Blöcke vorkomprimiert (Kompressionsschwerkraft: ≥230Kg/m3) und dann örtlich festgelegt zum Ofenkörper durch runde Edelstahlteile. Diese refraktäre Leitungsstruktur hat die Vorteile der niedrigen Wärmeleitfähigkeit, der starken Antischockkapazität und der Anti-Erosion. Das Futter hat eine Gesamtstärke von 330mm. Die Kieselsäureverbindungsaluminiumfaser widersteht einer maximalen Temperatur von 1200℃. Die Faserbefestiger werden vom Edelstahl hergestellt.

3. Heizelement

Heizelement: Die Spiraleformlegierungs-Widerstandstreifen des Widerstands 0Cr21AL6Nb werden in 2 Seitenwände, in hintere Wand, in Ofentür und in Blockwagenunterseite angebracht. Die Widerstandstreifen sind durch spezielle Formen produziert und werden in die Ofenwand durch Porzellannägel installiert. Und es gibt eine Porzellandichtung zwischen der Faserwand und den Widerstandstreifen, zum des Kurzschlusses zu vermeiden. Es gibt Heizzone 5. Alle Führungs-herausleiterstangen werden von Material φ16 0Cr21AL6Nb gemacht.

4. elektrisches Kontrollsystem

Temperaturüberwachung: der Ofen nimmt intelligenten Temperaturbegrenzer Shimaden an, um die Temperatur zu steuern, die die selbsteinstellende Funktion hat, zum des idealen PID-Parameters zu berechnen und einer Temperaturbeständigkeit zu erzielen. Der Temperaturbegrenzer hat die Funktionen der Übertemperaturwarnung und des thermischen Paarbruchschutzes.

Der Ofen hat 5 Temperaturüberwachungszonen für die Kontrolle der Verknüpfung zwischen der Temperatur und den Bewegungsbewegungen. Jede Zone wird mit einer Übertemperaturwarnung eingestellt.

A., entsprechend den Prozessanforderungen, wird das Temperaturanstiegprogramm in das intelligente Instrument eingestellt und verteilt auf jede Temperaturzone für Steuerung. Nennen Sie und redigieren Sie den entsprechenden Prozess, schicken Sie Signale zum untergeordneten, und sammeln Sie die Temperatur jeder Zone vom oberen Instrument.

B. Wenn die Hauptstromversorgung für Operation eingeschaltet wird, steuert die Ausrüstung normalerweise den Elektroofen entsprechend dem Programmprozesssatz im intelligenten Instrument.

(2) Sendeleistung: sie nimmt das starke Triggersystem an, ausgerüstet mit Heizkörper und einem ganzen Satz des Luftkühlungssystems. Jede Gruppe elektrische Heizelemente wird mit Amperemeter, Voltmeter und Ein-Ausanzeichen über elektrische Heizelemente, mit Macht auf Ineinander greifenschutz und sicheren Erdungsmaßnahmen, sichere Anwendung sicherzustellen ausgerüstet. Das Anheben der Ofentür und alle die Bewegung des Blockwagens werden im Schaltschrank abgeschlossen. Es gibt zuverlässiges elektrisches Ineinander greifen zwischen jeder Aktion und Macht auf Ineinander greifenschutz mit dem elektrischen Heizsystem.

5. Komponentenursprung
