1. Anwendung
Der elektrische Bogie-Herdofen RX3-25-12 wird hauptsächlich zur Wärmebehandlung von mittleren oder kleinen Metall- oder Legierteilen verwendet.
2. Haupttechnische Parameter
| - Nein. Ich weiß nicht. |
Artikel 1 |
Technische Parameter |
| 1 |
Nennleistung |
25 kW (1-100%) einstellbar |
| 2 |
Stromversorgung |
380V 3P 50Hz |
| 3 |
Nenntemperatur |
1200°C(verstellbar, normale Betriebstemperatur: 1150°C) |
| 4 |
Kontrollzone |
1 Zone |
| 5 |
Wirkliche Arbeitsgröße |
500 × 500 × 500 mm (D × W × H) |
| 6 |
Temperaturgleichheit |
±10°C |
| 7 |
Temperaturmessgenauigkeit |
±1°C |
| 8 |
Anstieg der Oberflächentemperatur des Ofen |
≤ 50 °C |
| 9 |
Stromverbrauch im leeren Ofen |
≤ 10% |
| 10 |
Temperaturregelung |
SCR, PID-Regler; Shimaden-Temperaturregler, Siemens PLC, 10-Zoll-Touchscreen; Temperaturprozesskurve-Aufzeichnung und Ausgabefunktion; |
| 11 |
Heizungselement |
0Cr27AL7Mo2 |
| 12 |
Vortriebsoberfläche |
Ni7N |
| 13 |
Methode zur Belastung des Werkstücks |
Hängen Sie an der Aufhängestange (310S) mit Haken |
| 14 |
Herd- und Schmelzbehälter |
Aluminiumfaserblock mit hohem Aluminiumgehalt |
| 15 |
Verfahren zur Öffnung der Ofentür |
Seitenöffnungstür mit Spiralverschärfungseinrichtung |
3. Strukturelle Einführung

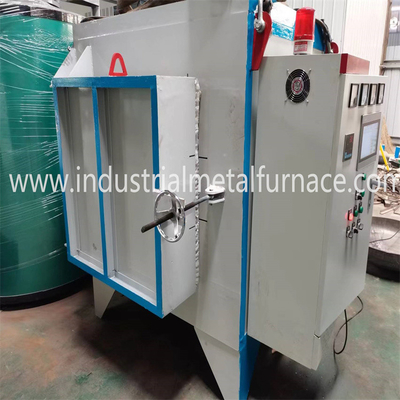

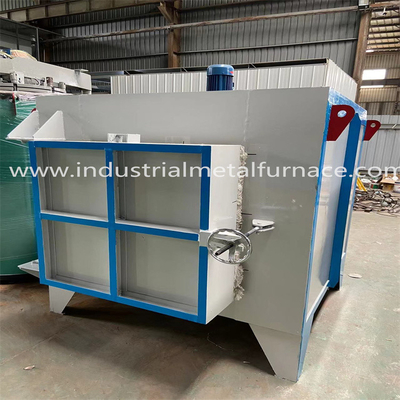

Der Heizofen RX3-25-12 besteht hauptsächlich aus Ofenkörper, Auskleidung, Ofentür, Heizelement und Temperaturregelung.
3.1 Pelznatürliche Körper
Die Stahlkonstruktion des Ofenkörpers besteht aus 6- bis 8-Prozessstahl und 3- bis 12-mm-Stahlplatten.mit einer Breite von mehr als 20 mm,Die Außenwand des Ofens ist mit 2 Schichten Primer und 2 Schichten Beschichtungsschicht lackiert.
3.2 Auskleidung
Die Box-Öfenkarosserie besteht aus feuerfesten Ziegeln und Fasern.Die Aluminiumfasern werden vorkomprimiert in Blöcke (Komprimierungsgravitation): ≥ 235Kg/m3Diese feuerfeste Auskleidungsstruktur weist die Vorteile einer geringen Wärmeleitfähigkeit, einer starken Stoßfestigkeit und einer Erosionsbeständigkeit auf.Die Auskleidung hat eine Gesamtdicke von 325 mmDie Silikat-Aluminiumfaser hält einer maximalen Temperatur von 1250°C stand.
3.3 Öffnungstür und Tür-nach-oben-System
Die Box-Öffentür besteht aus einer rein faserbasierten Auskleidung und einem Stahlgehäuse.Die Türverkleidung ist aus hochtemperaturen Faserblöcken, die wie die Ofenkarosserieverkleidung sind.. Die Gesamtstruktur des Ofens behält seine Form beim Erhitzen. Die Tür ist seitlich geöffnet. Die Tür wird manuell seitlich geöffnet.
3.4 Ofenboden:
Der Ofenboden besteht aus feuerfestem Mauerwerk, 30 mm dickem Ni7N Bogie-Oberflächenplatte.Um die Belastbarkeit und die Lebensdauer des Ofendrahtes zu gewährleisten, wird eine Schicht aus hitzebeständiger Stahlbodenplatte gelegt.
Untere Auskleidung: Eine Verbundverkleidung besteht aus erstklassigen feuerfesten Aluminiumziegeln, leichten feuerfesten Ziegeln, Isolationsziegeln usw.Auf der Auskleidung befinden sich Heizungselemente, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structureWährend der Produktion werden Ausdehnungssammlungen hinterlassen, um zu verhindern, daß sich die Auskleidung beim Erhitzen ausdehnt und beschädigt.
3.5 Heizungselement
Heizungselement: Die Widerstandsbänder aus 0Cr27AL7Mo2-Legierung sind in die linke und rechte Wand, den Ofenboden und den Ofenboden montiert.
3.6 elektrisches Steuerungssystem
Temperaturregelung: Die PID-Steuerung wird für die Temperaturregelung übernommen, wobei der intelligente Shimaden-Temperaturregler verwendet wird.die optimale Steuerung jeder Temperaturzone erreicht werden kannMit seiner Online-Selbststärkung kann die optimale PID-Parameter des Ofen berechnet werden, um eine optimale Temperaturstabilität zu erreichen.
Dieses System steuert die Temperatur des Wärmebehandlungsofens.
Nach den Anforderungen des Prozesses wird der intelligente Temperaturregler nach der Einrichtung der Temperaturzone gesteuert.Übertragen von Signalen auf die untere Ebene, und erfassen Temperaturdaten aus dem Instrument der oberen Ebene in jedem Bereich.
Wenn die Hauptversorgung eingeschaltet ist, steuert das Gerät den elektrischen Ofen nach den Einstellungen des intelligenten Instruments.
Leistungssteuerung: Das Steuerungssystem verwendet ein Hochleistungs-Triggersystem, das mit einem Heizkörper und einem kompletten Luftkühlsystem ausgestattet ist.mit einer Breite von nicht mehr als 15 mm. Jede Gruppe elektrischer Heizgeräte ist mit einem Amperein- und Voltmeter sowie einem Ein-/Aus-Anzeiger für die elektrischen Heizgeräte ausgestattet,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
4. Komponenten Ursprung
| - Nein. Ich weiß nicht. |
Artikel 1 |
Ursprung |
| 1 |
Temperaturregler |
Shimaden, Japan |
| 2 |
Heizungselement |
Shougang |
| 3 |
Baumwollfasern |
Luyang, Shangdong |
| 4 |
Elektrische Komponenten |
- Das ist nicht nötig. |
| 5 |
Thermisches Paar |
K-Typ, Anhui |
| 6 |
Berührungsschirm |
MCGS |
| Anmerkungen:Die vorstehenden Komponenten können aufgrund der Nichtverfügbarkeit aktueller Komponenten in andere gleichwertige Komponenten umgewandelt werden. |
5. Installation
Der Ofen ist vom Kunden selbst zu installieren, während der Lieferant eine englische Bedienungsanleitung zur Verfügung stellt.Online-Unterstützung und Leitlinien für den Kunden aufgrund der aktuellen Epidemie-Situation in der ganzen Welt.
6- Nachverkaufsservice
Der Ofen ist ab dem Versanddatum für 13 Monate garantiert. In der Garantiezeit werden Schäden repariert oder ersetzt, wenn sie durch Herstellungsfehler verursacht wurden.Der Käufer wird mit einem bestimmten Satz belastet, wenn der Schaden durch den Käufer selbst verursacht wurde..
