Grubenart Widerstandsbremsen Wärmebehandlung Ofen

Grubentyp-Widerstandsabschreckgruben-Wärmebehandlungsofen

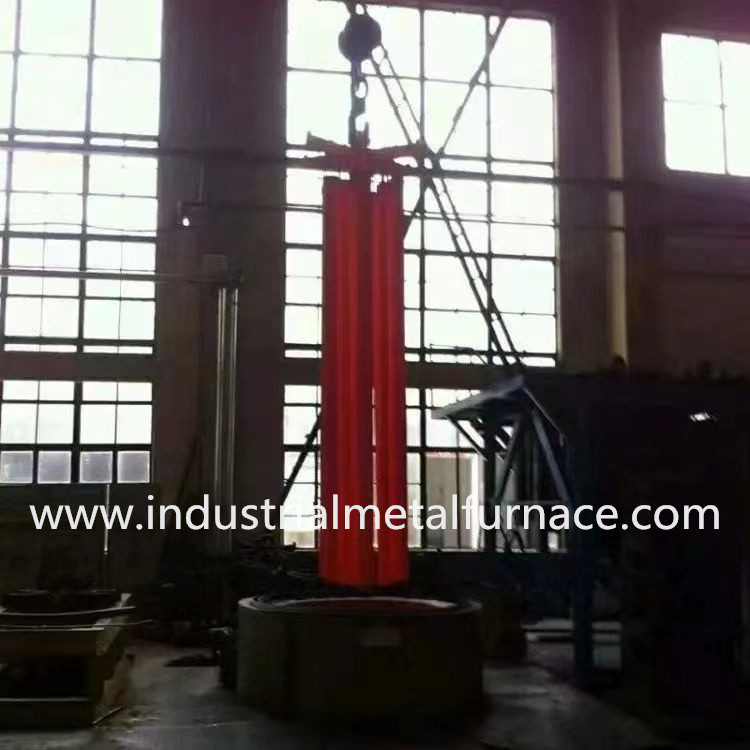

1. Übersicht

RQ₃Serien-Hochtemperatur-Gruben-Heizofen (im Folgenden als Elektroofen bezeichnet) ist ein

Widerstandsofen mit periodischem Betrieb. Die Nenntemperatur beträgt 1200℃ und der Ofen ist vertikal

Schafttyp. Der Ofendeckel ist hydraulisch geteilt und der Ofen ist von Widerstandsbändern umgeben.

Die Widerstandsbänder sind am Boden des Ofens angeordnet und die Ofenbodenplatte wird darauf gelegt.

Im Ofen befindet sich ein Schutzring aus Edelstahl, der verhindert, dass das Werkstück mit dem Ofen kollidiert

Draht beim Betreten und Verlassen des Ofens. Dieser industrielle Elektroofen ist für hohe Temperaturen geeignet

Abschrecken, Glühen und andere Wärmebehandlungsprozesse für verschiedene große und mittelgroße Teile. Es hat

die Vorteile einer starken Abdichtung im Ofeninneren, einer hohen Gleichmäßigkeit der Ofentemperatur und einer guten Energieeinsparung

und komfortable Bedienung.

2. HauptsächlichTechnischParametereines Grubenofens

3. Nutzungsbedingungen

3.1 Verwendung im Innenbereich;

3.2 Es gibt keinen leitfähigen Staub, keine explosiven Gase oder korrosiven Gase, die das Metall und die Isolierung in der Umgebung ernsthaft beschädigen können.

3.2 Keine offensichtlichen Vibrationen oder Stöße;

3.4 Die Werkstatt muss über Feuerlösch- und Rauchabzugseinrichtungen verfügen.

4. Strukturelle Einführung

Der elektrische Abschreckofen besteht hauptsächlich aus Ofenmantel, Ofenauskleidung, Heizelementen, Schutzabdeckung,

Ofenbodenplatte, Ofenabdeckung und Hebemechanismus, Temperaturkontrollsystem usw.

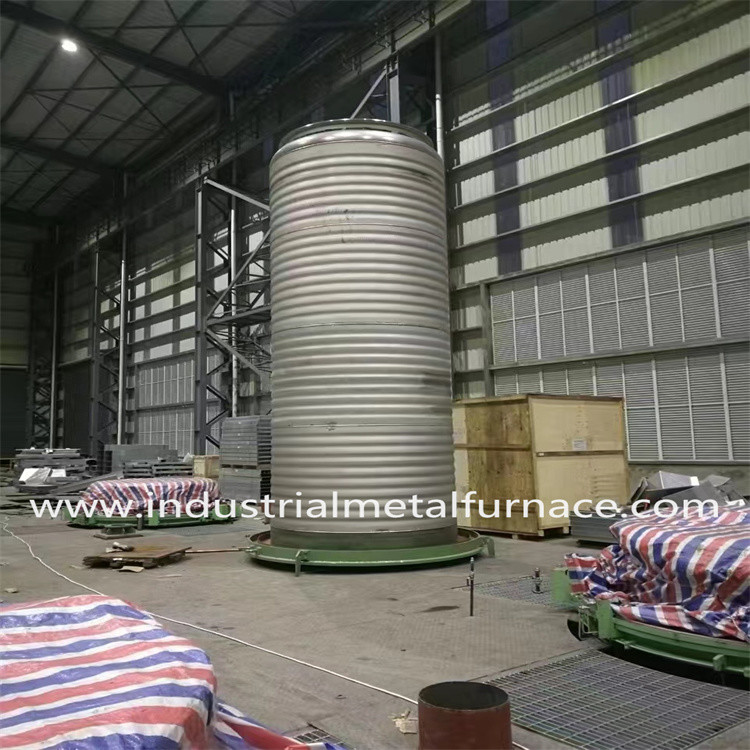

4.1 Der Ofenmantel ist überwiegend aus hochwertigen 5 mm dicken Stahlplatten zu einem stabilen Rahmen verschweißt.

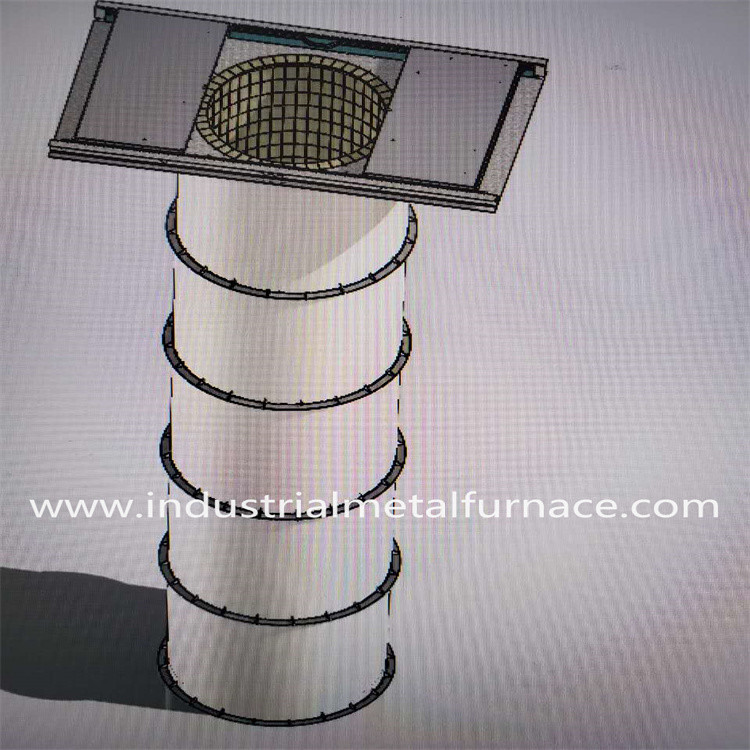

Der Ofenkörper ist in vier Abschnitte unterteilt und nach oben und unten gespleißt. Die gesamte Stahlkonstruktion hat die Vorteile

von schönem Aussehen und hoher Steifigkeit. Das Aussehen des Ofenkörpers ist gerade, schön, ohne Falten oder Falten

Unebenheit. Die Außenseite des Ofenkörpers wird entsprechend mit zwei Schichten Grundierung und zwei Schichten Decklack lackiert

relevanten Normen. Der Farbcode wird gemäß dem allgemeinen Industriestandard oder dem Werksstandard von Partei A ausgewählt.

und die wichtigsten Teile sind mit hochtemperaturbeständiger Farbe lackiert.

4.2 Der Hauptkörper der Auskleidung wird aus hochwertigen zirkoniumhaltigen feuerfesten Faserfaltblöcken hergestellt

durch die Vakuumspinnmethode von Shandong Luyang unter Verwendung von Standardbefestigungen und wissenschaftlichen und vernünftigen Montagemethoden.

Die Faserfaltblöcke werden vor der Montage nochmals vorkomprimiert und mit speziellen Edelstahlbefestigungen an der Schale befestigt.

Die Gesamteinbaudicke der Ofenauskleidung beträgt 300 mm. Die Struktur hat eine geringe Wärmeleitfähigkeit und eine geringe thermische

Auflösung, ausgezeichnete chemische Stabilität, thermische Stabilität, thermische Vibrationsbeständigkeit, ausgezeichnete Zugfestigkeit und Korrosion

Widerstand. Die maximale Temperaturbeständigkeit der zirkoniumhaltigen Aluminiumsilikatfaser beträgt 1350 ℃ und das Material

Bei den Befestigungen handelt es sich um Edelstahl-Rundstahl.

4.3 Der Boden des Wärmebehandlungsofens mit elektrischer Widerstandsgrube besteht aus einer Verbundauskleidung aus schwerem Hochaluminium

Feuerfeste Steine, leichte Feuerfeste Steine, Isoliersteine ​​usw. Die kollisionsgefährdeten Teile und tragenden Teile werden gebaut

mit schweren feuerfesten Steinen mit hohem Aluminiumgehalt (bei der Verlegung wird dem Lehm Hochtemperaturkleber zugesetzt), um das zu verbessern

Strukturfestigkeit der Ofenauskleidung. Bei der Herstellung werden Dehnungsfugen belassen, um ein Ausdehnen der Auskleidung zu verhindern

Beschädigung der Auskleidung nach dem Erhitzen. Die feuerfeste Schicht ist in eine Streifennut eingebaut, in der das Heizelement platziert ist.

und dient auch zur Platzierung der Ofenbodenplatte.

4.4 Das Bodenheizelement des Ofens ist mit einer Ofenbodenplatte aus hitzebeständigem Stahl ZG40Cr25Ni20 abgedeckt

mit einer Dicke von 30 mm. Es verwendet eine neue Art von Schnalle, um zu verhindern, dass die Oxidschicht des Werkstücks in das Werkstück fällt

Heizkörper.

4.5 Das Heizelement besteht aus hochwertigem, hochbeständigem Legierungsmaterial, zu dem ein HRE-Widerstandsgürtel verarbeitet wird

eine gewellte Form. Der Widerstandsgürtel wird mit speziellen Keramikschrauben befestigt (siehe Installation des Widerstandsgürtels).

Einzelheiten finden Sie im Strukturdiagramm. Seine Struktur ist einfach zu installieren und schnell zu warten und auszutauschen. Das wird es nie geben

Ein thermischer Kurzschluss mit dem Ofenmantel führt zu einer lokalen Überhitzung des Ofenmantels. Während der Installation

Zwischen der Faserwand und dem Widerstandsband wird eine Keramikdichtung platziert, um sicherzustellen, dass die Faseroberfläche nicht beschädigt wird

in direktem Kontakt mit dem Widerstandsgürtel, wodurch die Heizwirkung des Widerstandsgürtels erhöht wird.

Die keramischen Schrauben und Unterlegscheiben werden beide bei hohen Temperaturen aus Korund gesintert und geformt

Materialien, um eine ausreichende Festigkeit und Lebensdauer zu gewährleisten. Die Ausrüstung ist in acht Teile unterteilt

Heizflächen. In jedem Heizabschnitt ist eine eigenständige Heizgruppe angeordnet, eine zonenübergreifende Anordnung ist nicht vorgesehen.

Installationsdiagramm für Widerstandsbänder Keramikschraubendiagramm

4.6 Das Material des Schutzrings ist Edelstahl 310S mit einer Dicke von 5 mm.

Oben und unten im Ofen sind mehrere Schutzringe installiert, die den Brand effektiv einschränken

Links- und Rechtsschwingen des Werkstücks beim Betreten und Verlassen des Ofens und kann das verhindern

dass das Werkstück beim Betreten und Verlassen des Ofens nicht mit dem Ofendraht kollidiert.

4.7 Ofenabdeckung und Öffnungs- und Schließmechanismus des: Die Ofenabdeckung besteht aus

3 mm dicke Stahlplatte zur Hälfte, das Isolationsmaterial besteht aus zirkoniumhaltigem Aluminium

Mit Ankern befestigte Faltblöcke aus Silikatfasern mit einer Dicke von 300 mm. Die Ofenabdeckung ist

Wird mit hydraulischen Schubstangen geöffnet und geschlossen, und an der linken und rechten Ofenabdeckung sind Riemenscheiben installiert.

Der Ofendeckel ist beweglich. 4.8 Elektrische Steuerung

4.8.1 Die Hauptsteuerkomponenten wie Leistungsregler, Wechselstromschütz, schnelle Sicherung, Zwischenrelais,

Betriebsschalter, Taste, Signalanzeigeleuchte usw. übernehmen zuverlässige Produkte bekannter inländischer Marken.

Die Strom- und Spannungsanzeigegeräte sind empfindlich, genau, zuverlässig und haben eine lange Lebensdauer.

4.8.2 Automatisches Temperaturkontrollsystem

(Schaltschrankdiagramm)

4.8.4 Die Temperatur jeder Temperaturzone wird durch den japanischen Shimaden SRS13A gesteuert

Serie intelligenter Programm-Temperaturregler und geregelt durch einen Hochleistungs-Leistungsregler.

Das Hauptsteuergerät jeder Zone kommuniziert mit dem Touchscreen und nutzt dessen Ausgänge

Zeitproportionalmodul-Technologie zur direkten Auslösung des Leistungsreglers zur Steuerung des Heizvorgangs.

4.8.5 Der japanische intelligente Temperaturregler Shimaden für den elektrischen Grubenofen verfügt über

die Funktionen der einheitlichen Programmierung von Temperatur und Zeit, der unabhängigen Einstellung von Temperatur und Zeit,

und Messwertanzeige. Das Messgerät verfügt über mehrere Ausgangsmodi und Mehrkanal-Ausgangssteuerfunktionen.

und kann online zwischen manuellem und automatischem Modus wechseln.

(Shimaden SRS13A TTemperaturCController)

4.8.6 Der Smart Meter hat die Funktion, mit dem Touchscreen zu kommunizieren, so dass der Prozess Kurven erhält

und Daten jedes Bereichs können jederzeit abgerufen und auf einem USB-Stick ausgedruckt werden, und das auch

nach dem Zufallsprinzip gespeichert werden, um automatisch alle tatsächlichen Produktionswärmebehandlungsprozessdaten für ≥1 Jahr zu speichern.

4.8.7 Jede Zone verfügt über drei Amperemeter zur Anzeige des Schleifenstroms, und jedes Leistungsreglermodul verfügt über drei Amperemeter

Ausgestattet mit schnellem Sicherungsschutz.

4.8.8 Die MCGS-Maschine mit industrieller Touchscreen-Steuerung (10-Zoll-Touchscreen) ist mit einem Standard-USB ausgestattet

Schnittstelle zur Erleichterung der Datenspeicherung und des Druckens.

4.8.9 Das System verfügt über eine hohe Zuverlässigkeit und Anti-Interferenz-Funktionen.

4.8.10 Erfassen Sie die Echtzeit-Hauptkontrolltemperatur vom untergeordneten Hauptkontrollinstrument.

Der Status jeder Ofentemperaturzone und ihr Alarm können zu jedem Zeitpunkt des Prozesses angezeigt werden

angezeigt und in Echtzeit aufgezeichnet, bis der Vorgang abgeschlossen ist.

4.8.11 Systemschnittstelle

Mensch-Computer-Dialogschnittstelle: Die Computer-Display-Schnittstelle verfügt über eine farbenfrohe Systemübersicht.

Parametereinstellungen, Parameteranzeige, Einstellkurven, Prozesskurven, Prozesssimulation,

Alarmschnittstelle, Bericht-Timing-Druck und Hilfe-Arbeitsschnittstelle. Alle Arbeitsoberflächen werden auf Chinesisch angezeigt.

Es verfügt über einen Ein-Knopf-Start und Stopp, nachdem die Prozesskurve eingestellt wurde.

5. Lieferumfang

6. Herkunft der Komponenten
