Wärmebehandlungsofen für Metalldraht und -stange 950C Max-Temperatur 320kW Leistung 3 Heizzonen Energieeinsparendes Design
1. Ausrüstung Zweck des elektrischen Wärmebehandlungsofens
Es wird für die allgemeine Erweichung, Aufheizung und Kugelformung von Metalldraht verwendet.
Es handelt sich um eine relativ nicht oxidierende und energiesparende periodische Wärmebehandlung
Diese Reihe von Elektroöfen kann für Wärmebehandlungsprozesse wie
Es bietet die folgenden Vorteile:
von starker Dichtung im Inneren des Ofen, hoher Ofen-Temperatur-Einheitlichkeit, gute Energieeinsparung
und bequemer Betrieb.
2Haupt.Technische PArametern
| - Nein. Ich weiß nicht. |
Artikel 1 |
Technische Parameter |
| 1 |
Nennheizleistung |
320 kW+5%(1-100% Leistungsbereinigung) |
| 2 |
Nenntemperatur |
950°C |
| 3 |
Durchschnittliche Temperatur |
720 bis 850 °C |
| 4 |
Stromversorgung |
380 V, 3-Phasen, 50 Hz |
| 5 |
Anzahl der Heizzonen |
3 Zonen (Ober, Mittlere und Unter) |
| 6 |
Wirkliche Betriebsgröße des Ofenmuffeltankes |
Ø 2150 × 2500 mm (Durchmesser × Höhe) |
| 7 |
Temperaturgleichheit |
±10°C |
| 8 |
Temperaturregelungsgenauigkeit |
±2°C |
| 9 |
Leistungsverlust im leeren Ofen |
≤ 10% |
| 10 |
Öffnung des Ofenkörpers und der Ofenhülle |
Öffnen und Schließen mit Werkstattkran |
| 11 |
Aufheizungsmethode |
Nebenwände des Ofen + Ofenboden |
| 12 |
Konzipierte Belastungskapazität des Ofenbodens |
Maximal 10 t |
| 13 |
Temperaturanstieg der Außenwand des Ofen |
≤ 45°C |
| 14 |
Methode zur Ladung im Ofen |
Das Werkstück wird in den Ofenmuffeltank gehisst und erhitzt. |
| 15 |
Temperaturregelung |
PID-Thiristorsteuerung Japan Shimaden intelligente Instrumententemperatursteuerung mit Übertemperatur- und Übertemperatur-Alarm. |
| 16 |
Leistungssteuerung |
Ein thyristor-zeitproportionaler Leistungsregler, der an ein intelligentes Temperaturregelungsgerät angeschlossen ist. |
| 17 |
Typ der Ofenverkleidung |
Feuerfeste Faserstruktur, Ofenboden aus schwerem Feuerfestziegel |
| 18 |
Typ der Versiegelung des Ofenmuffeltankes |
Silikondichtung mit hoher Temperatur Kühlmethode: Wasserkühlung |
| 19 |
Prozessende Kühlsystem |
Schnellkühlbläser + Ausgang |
3. AusrüstungStruktur
R.J.2- 320-9-Typ-Grube-Typ-Wärmebehandlungsbeständiger Ofen besteht hauptsächlich aus Ofen
Körper, Ofenhülle, Heizungselemente und Befestigungsvorrichtungen; elektrische Steuerung; Ofen
automatische Temperaturregelung usw.

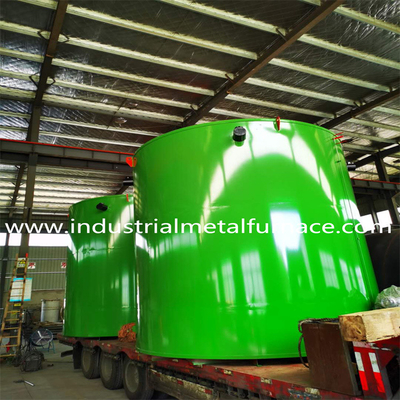

Schale: Der Rahmen sorgt für Stabilität. Die Außenwand besteht aus ≥4 mm Stahlplatten (10# - 12#)
Stahlund6 mm Unterplatte),Sie ist gut geschweißt, gemalt nach Maß, mit hohem...
Temperatfarbe fürSchlüsselteile.

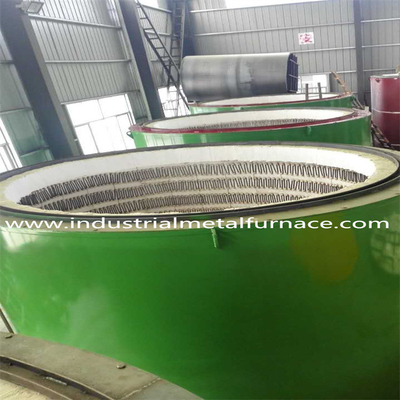

Auskleidung: Vollfaserstruktur, mit hochwertigen feuerfesten Fasern aus Shandong Luyang.
Vor -Verdichte Faserblöcke (≥ 230 kg/m3) werden mit rundem Stahl aus Edelstahl befestigt.
Die Isolierung ist≥ 320 mmDie Unterseite ist aus Aluminiumziegeln mit Ausdehnungsgelenken.
und StreifenheizungElemente, die vonWärmebeständige Platten.

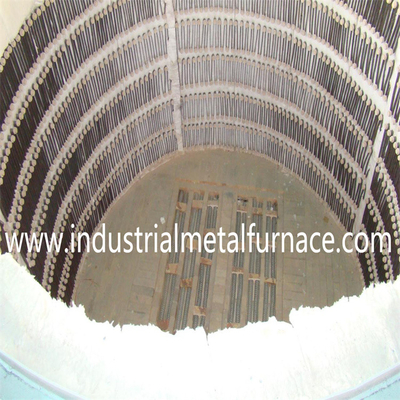

Heizungselemente: aus 0Cr25Al5-Legierung hergestellt, sind Wellstoffwiderstandsbänderauf
Seitenund unten.Es werden spezielle Formen und Keramikschrauben verwendet.
mitunabhängige Gruppen.Bleistaben sind φ16 0Cr25Al5 und Kabelklemmen sind
Chromplattiert.Neutrale Punkte der WiderstandsgurteNull - verbunden.

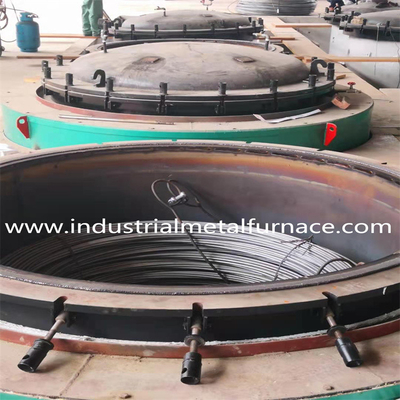

Muffeltank: aus 10 mm 321 Edelstahlplatten (10 mm Boden), mit rundem
Druck -versiegeltDer 30 mm dicke Kohlenstoffstahlflansch hat
Ein Graphit-Siegelring.Die 25mm A3mit einer Breite von mehr als 20 mm,
Isolierte Box, ist durch 14 - 16 versiegeltHandschrauben.
Schutzvorrichtung für die Atmosphäre: Die Ofenhülle verfügt über einen Lufteinlass, einen Auspuffanschluss (beide
mitmanuelle Ventile),Ein Druckanzeiger und ein Heberring.
4. Berührungsbildschirmseiten:
5. Lieferumfang
| - Nein.. |
Artikel 1 |
Q??Ty |
Anmerkungs |
| 1 |
Herdkörper |
1 Satz |
Einschließlich Ofenbodenplatte |
| 2 |
321 Edelstahl-Ofen Muffeltank |
1 Satz |
Isolierte Edelstahl-Ofenhülle |
| 3 |
Heizungselemente |
1 Satz |
Widerstandsstreifen |
| 4 |
Temperaturregelungssystem |
1 Satz |
|
| 5 |
Steuerungskabinett |
1 Satz |
|
| 6 |
Japan Shimaden Temperaturkontroller |
3 Sätze |
|
| 7 |
Thyristor |
9 Sätze |
|
| 8 |
Ausgleichsdraht |
60 m |
|
| 9 |
Thermoelement |
3 Stück |
K-Typ 0-1100 |
| 10 |
Elektrische Stützungen |
1 Satz |
Kontakter, Luftschalter, Ampermeter, Voltmeter, Wärmerrelais, Schalter usw. |
6.MListe der Komponenten
| No. |
Artikel 1 |
Ursprung |
| 1 |
Temperaturregler |
Nippon Shimaden |
| 2 |
Thyristor |
Jiangsu Danxiang Thyristor Technologie |
| 3 |
Widerstandsbänder |
Shougang, Peking |
| 4 |
Isolationsmaterialien |
Shandong Luyang Gruppe |
| 5 |
Feuerfeste Materialien |
Yixing, Jiangsu |
| 6 |
Stahl |
Tangshan Eisen und Stahl, Anshan Eisen und Stahl |
| 7 |
mit einer Breite von nicht mehr als 20 mm |
TISCO |
| 8 |
Vakuumpumpe |
Shanghai |
| 9 |
Berührungsschirm |
MCGS, China |
| Anmerkungen:Der Lieferant ist berechtigt, die Marke der Komponenten aufgrund der Nichtverfügbarkeit der aktuellen Marken auf eine gleichwertige zu ändern. |
7.Nachverkaufsservice
Der Vakuum-Wärmebehandlungs-Ofen ist ab dem
Der Verkäufer ist dafür verantwortlich, den Ofen zu reparieren oder die defekten Teile zu ersetzen.
wenn die Mängel durch Herstellungsfehler verursacht werden, aber durch einen fehlerhaften Betrieb durch
die Arbeiter vom Käufer selbst oder vom Verkäufer zu einem bestimmten Preis repariert werden.
(Leicht verschleißbare Teile und natürlicher Verbrauch von Hochtemperaturteilen sind nicht in
die Garantie.)
