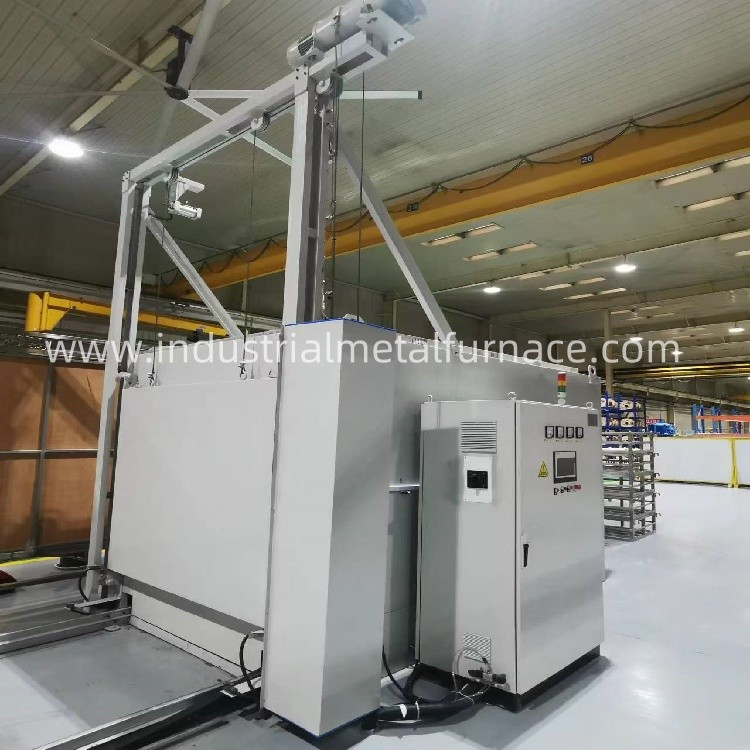

Individuell angepasste 185 Grad Celsius Aluminiumlegierung Alterung Wärmebehandlung Ofen
1.Anwendung
Der Wärmebehandlungs-Widerstands-Ofen für Aluminiumlegierung ist ein Widerstands-Ofen für den Zyklusbetrieb, der hauptsächlich
verwendet für die Alterung von Aluminiumlegierungen nach dem Ablösverfahren und kann auch für die Wärmebehandlung verwendet werden
Behandlung anderer Werkstücke in Luft unter 300 °C.
Der Ofen hat einen guten Wärmezyklus und eine relativ gleichmäßige Temperatur.
Das Temperaturregelsystem verwendet PID-Null-Crossing-Trigger-Tyristor und japanische Inselmeter zur Steuerung
Die Alterung Wärmebehandlung Ofen hat eine gute Stabilität und nimmt papierlose
Temperatur- und Übertemperaturalarm für die doppelte Steuerung, um sicherzustellen, dass das Werkstück nicht überhitzt.
2.Haupttechnische Parameter
| - Nein. Ich weiß nicht. |
Artikel 1 |
Technische Parameter |
| 1 |
Nennleistung |
75 kW + 5% |
| 2 |
Nennspannung |
380V Phase: 3P Frequenz: 50HZ |
| 3 |
Nenntemperatur |
300 °C, in der Regel 185 °C |
| 4 |
Temperaturregelung |
PID-Steuerung, Thyristor-Steuerung, japanische Steuerung des elektrischen Zählers, 10,1 Zoll Touchscreen-Steuerung |
| 5 |
Anzahl der Heizzonen |
2 Zonen |
| 6 |
Anschlussmethode |
Y |
| 7 |
Einheitlichkeit der Ofentemperatur |
± 5 °C |
| 8 |
Temperaturregelungsgenauigkeit |
± 1 °C |
| 9 |
Innere Abmessungen des Korbs |
1900 × 1900 × 1600 mm |
| 10 |
Ladekapazität |
≤ 10 Sekunden |
| 11 |
Zeit der Leeröfenheizung |
≤ 0,5 h |
| 12 |
Leistungsverlust im leeren Ofen |
≤ 10% |
| 13 |
Umlaufventilator |
2 Sätze 4 kW |
| 14 |
Temperatur der Außenwand der Ofenseite |
≤ 30 °C |
| 15 |
Elektrische Fahrmotoren für Trolleys |
≤ 35 °C |
| 16 |
Öffnungs- und Schließmodus der Ofentür |
elektrische Hebung
|
3. Struktur Einführung
Die elektrische Ofenstruktur besteht aus Ofenkörper, Heizvorrichtung, Steuerungssystem und anderen Teilen.
3.1 Ofenkörper
Der Rahmen der Ofenwärmebehandlung von Metallhülle wird geschweißt und durch Stahlvorrichtung geformt, und die Außenwand ist
Die innere Auskleidung besteht aus hochwertigem kaltgewalztem Stahlblech mit einem geringen Wärmeverformungskoeffizienten.
Feuerfestfaser-Nadel-Punkt-Baumwolle als Isolierungs- und Wärmeschutzmaterial zur Temperaturreduktion
Die innere Wand ist mit einer Edelstahlplatte geschlossen.
Die Ofentür und die Ofenhülle sind ebenfalls aus geschweißten Stahlrahmen, die Außenwand ist ebenfalls aus kaltgewalztem Stahl
Stahlplatten, und die innere Auskleidung besteht aus Aluminiumsilikat feuerfestem Baumwolle als Isolierung
und Wärmeschutzmaterial.
Der Wagen ist aus 12/14-Kanal-Stahl gefertigt.
Der Werkstattkranich wird in den Ofen getrieben.
Wenn die Box-Typ-Ofen-Tür geschlossen ist, passt es
Sie müssen fest an der Asbestverpackung am Ofenöffner festgemacht werden, um sicherzustellen, dass keine Wärme abgeführt wird.
3.2 Heizvorrichtung
Das Heizelement verwendet Heizröhren, die auf beiden Seiten des Ofen angeordnet sind und aus 0Cr25AL5 bestehen.
Es hat eine lange Lebensdauer.
Zur Gewährleistung der Stabilität und Einheitlichkeit des Wärmebehandlungsofens ist der elektrische Widerstandsofen mit einer Lüftungsanlage ausgestattet.
(ein komplettes Set wird von außen gekauft) und ein Luftleitsystem.
Der Ventilator besteht aus 1Cr18Ni9Ti-Wärmebeständigem Stahl und bildet eine Zentrifugalventilatorscheibe.
eine Luftleitplatte und eine Luftschutzscheibe.
Wenn der Ventilator eingeschaltet wird, wird der Wind aus dem Ventilator ausgestoßen, gleichmäßig auf die Heizungselemente auf beiden Seiten des
durch den Luftleitrohr gepumpt, durch den Luftleitungsanschluss am unteren Rand des Luftschildes in den Ofen geblasen und
Dann in den Ventilator von der Luftführer-Port am Boden des Ventilators angesaugt, und dann ausgestoßen... dieser wechselnden Zyklus
die von der Heizung erzeugte Wärme in den Ofen bringt, so daß das Werkstück gleichmäßig erhitzt wird.
3.3. Steuerungssystem
Das Temperaturregelsystem des Alterungswärmebehandlungsofens verwendet PID-Null-Crossing-Trigger-Tyristor und japanische Shimaden
Außerdem wird ein papierloser Aufzeichner zum Aufzeichnen der Temperatur und ein Übertemperatur-Alarm verwendet.
verwendet, um sicherzustellen, dass das Werkstück nicht überhitzt.
Die mechanischen Übertragungsteile des elektrischen Ofen übernehmen die Verriegelungsteuerung, d. h. die Stromversorgung des
Die Energieversorgung wird automatisch abgeschaltet, nachdem die Öffnung der Öffnung eröffnet wurde.
der Lüftungseinrichtung und des Heizungselementes nur nach vollständigem Schließen der Ofentür angeschlossen werden können, um
Fehlfunktionen und Unfälle, die durch Fehlbetrieb verursacht werden.
